RX-550VBK
RX-550VLBK

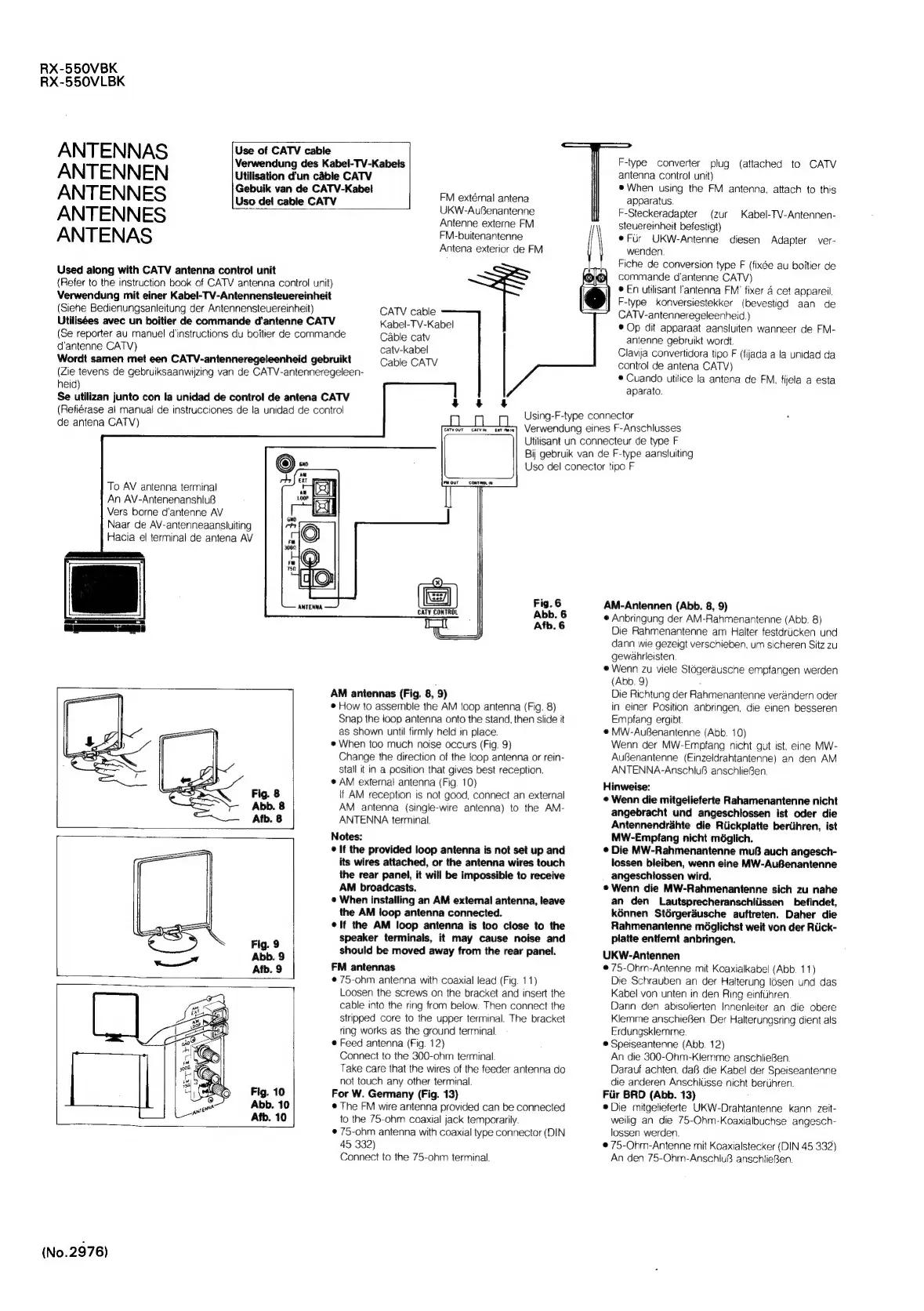

ANTENNAS
ANTENNEN
ANTENNES
Use of CATV cable
Verwendung des Kabel-TV-Kabels
Utilisation d'un cable CATV
Gebuik van de CATV-Kabel
Uso del cable CATV
FM extérnal antena
ANTENNES
ANTENAS
Used along with CATV antenna contro! unit
(Refer to the instruction book of CATV antenna control unit)
Verwendung mit einer Kabel-TV-Antennensteuereinheit
(Siehe Bedienungsanleitung der Antennensteuereinheit)
Utilisées avec un boitier de commande d’antenne CATV
(Se reporter au manuel d'instructions du boitier de commande
d'antenne CATV)
Wordt samen met een CATV-antenneregeleenheid gebruikt
UKW-AuBenantenne
Antenne externe FM
FM-buitenantenne
Antena exterior de FM
CATV cable
Kabel-TV-Kabel
Cable catv
catv-kabel
Cable CATV
(Zie tevens de gebruiksaanwijzing van de CATV-antenneregeleen-
heid)
Se utilizan junto con la unidad de control de antena CATV
(Refiérase al manual de instrucciones de la unidad de control
de antena CATV)
To AV antenna terminal
An AV-Antenenanshlu8
Vers borne d’antenne AV
Naar de AV-antenneaansluiting
Hacia el terminal de antena AV
Fig. 8
Abb. 8
Afb. 8
Fig. 10
Abb. 10
Afb. 10
(No.2976)
+ 64
ATVOUT CATVIN ExT Pun
AM antennas (Fig. 8, 9)
© How to assemble the AM foop antenna (Fig. 8)
Snap the ioop antenna onto the stand, then slide it
as shown until firmly held in place.
® When too much noise occurs (Fig. 9)
Change the direction of the loop antenna or rein-
stall it in a position that gives best reception.
@ AM externa! antenna (Fig. 10)
if AM reception is not good, connect an external
AM antenna (single-wire antenna) to the AM-
ANTENNA terminal.
Notes:
© If the provided loop antenna is not set up and
its wires attached, or the antenna wires touch
the rear panel, it will be impossible to receive
AM broadcasts.
© When installing an AM external antenna, leave
the AM loop antenna connected.
*lf the AM loop antenna is too close to the
speaker terminals, it may cause noise and
should be moved away from the rear panel.
FM antennas
@75-ohm antenna with coaxial lead (Fig. 11)
Loosen the screws on the bracket and insert the
cable into the ring from below. Then connect the
stripped core to the upper terminal. The bracket
ring works as the ground terminal.
© Feed antenna (Fig. 12)
Connect to the 300-ohm terminal
Take care that the wires of the feeder antenna do
not touch any other terminal
For W. Germany (Fig. 13)
e The FM wire antenna provided can be connected
to the 75-ohm coaxial jack temporarily.
@ 75-ohm antenna with coaxial type connector (DIN
45 332)
Connect to the 75-ohm terminal.
F-type converter plug (attached to CATV
antenna control unit)
When using the FM antenna, attach to this
apparatus.
F-Steckeradapter (zur
steuereinheit befestigt)
¢Fur UKW-Antenne diesen Adapter ver-
wenden
Fiche de conversion type F (fixée au boitier de
commande d'antenne CATV)
En utilisant !'antenna FM’ fixer A cet appareil.
F-type konversiestekker (bevestigd aan de
CATV-antenneregeleenheid.)
© Op dit apparaat aansluiten wanneer de FM-
antenne gebruikt wordt.
Clavija convertidora tipo F (fijada a la unidad da
control de antena CATV)
¢ Cuando utilice la antena de FM, fijela a esta
aparato.
Kabel-TV-Antennen-
Using-F-type connector
Verwendung eines F-Anschlusses
Utilisant un connecteur de type F
Bij gebruik van de F-type aansluiting
Uso del conector tipo F
AM-Antennen (Abb. 8, 9)
@ Anbringung der AM-Rahmenantenne (Abb. 8)
Die Rahmenantenne am Halter festdrucken und
dann wie gezeigt verschieben, um sicheren Sitz zu
gewahrleisten
@ Wenn zu viele Stogerausche empfangen werden
(Abb. 9) -
Die Richtung der Rahmenantenne verandern oder
in einer Position anbringen, die einen besseren
Empfang ergibt
¢ MW-AuBenantenne (Abb. 10)
Wenn der MW-Empfang nicht gut ist, eine MW-
AuBenantenne (Einzeldrahtantenne) an den AM
ANTENNA-Anschlu8 anschlieBen
Hinweise:
© Wenn die mitgelieferte Rahamenantenne nicht
angebracht und angeschlossen ist oder die
Antennendrahte die Riickplatte beriihren, ist
MW-Empfang nicht méglich.
* Die MW-Rahmenantenne muB auch angesch-
lossen bleiben, wenn eine MW-AuBenantenne
angeschlossen wird.
© Wenn die MW-Rahmenantenne sich zu nahe
an den Lautsprecheranschliissen befindet,
kSnnen Stdrgerausche auftreten. Daher die
Rahmenantenne mdglichst weit von der Riick-
platte entfemt anbringen.
UKW-Antennen
@ 75-Ohm-Antenne mit Koaxialkabel (Abb. 11)
Die Schrauben an der Halterung ldsen und das
Kabel von unten in den Ring einfiihren
Dann den abisolierten Innenleiter an die obere
Klemme anschieBen. Der Halterungsring dient als
Erdungsklemme.
® Speiseantenne (Abb. 12)
An die 300-Ohm-Klemme anschlieBen
Darauf achten. daB die Kabel der Speiseantenne
die anderen Anschlusse nicht berihren.
Fiir BRD (Abb. 13)
® Die mitgelieferte UKW-Drahtantenne kann zeit-
weilig an die 75-Ohm-Koaxialbuchse angesch-
lossen werden.
¢ 75-Ohm-Antenne mit Koaxialstecker (DIN 45 332)
An den 75-Ohm-Anschlu8 anschlieBen.
