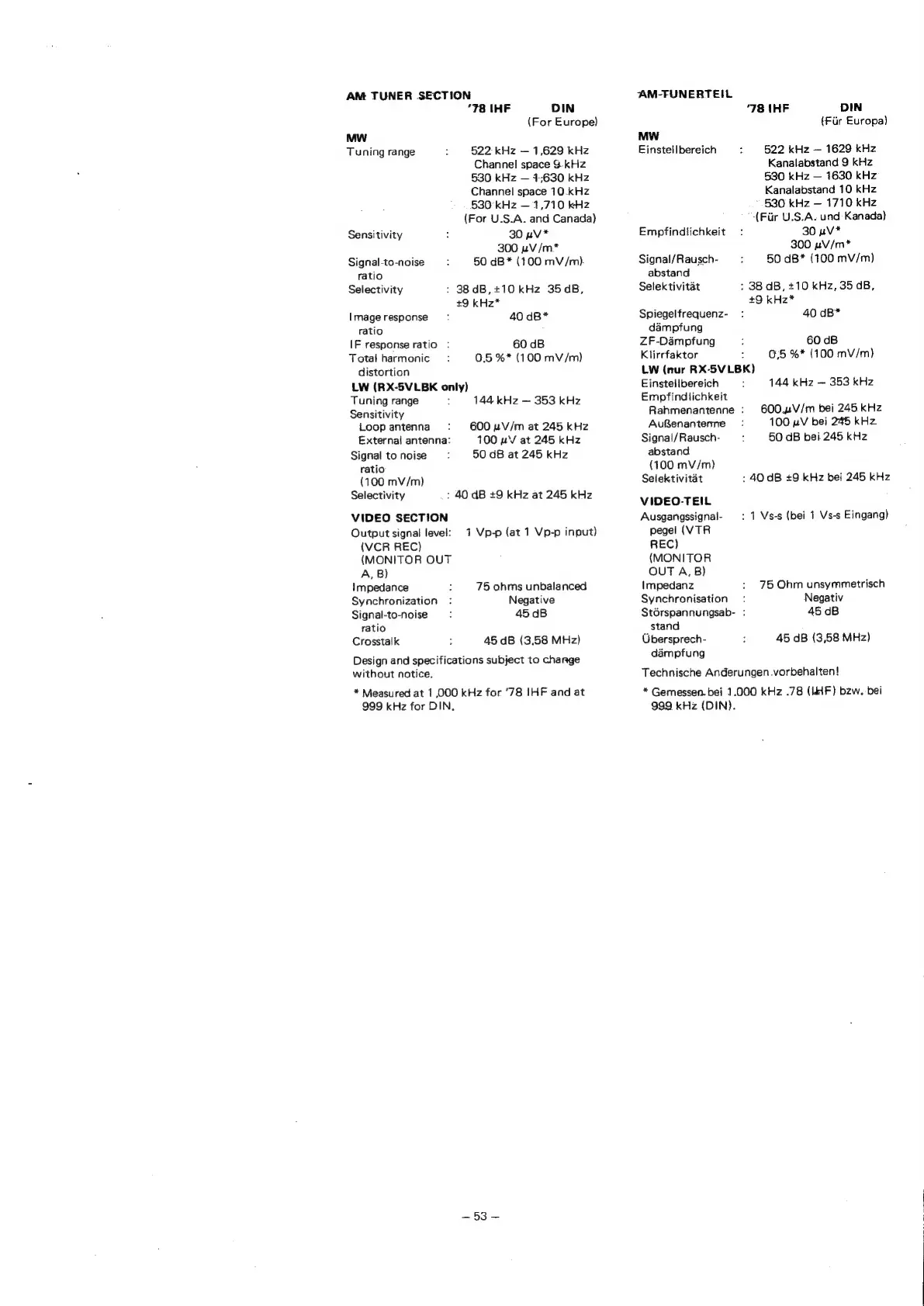

AM TUNER SECTION
‘T8 IHF DIN
(For Europe)
MW
Tuning range 522 kHz — 1,629 kHz
Channel space 9. kHz
530 kHz — 1;630 kHz
Channel space 10.kHz
530 kHz — 1,710 kHz
(For U.S.A. and Canada)
Sensitivity 30 wVv*
300 pV /m*
Signal-to-noise 50 dB* (100 mV/m).
ratio
Selectivity : 38dB,+10 kHz 35dB,
+9 kHz*
Image response 40 dB*
ratio
IF response ratio :
Total harmonic
distortion
LW (RX-5VLBK only)
Tuning range
Sensitivity
Loop antenna
External antenna:
Signal to noise
ratio
(100 mV/m)
Selectivity
60 dB
0.5 %* (100 mV/m)
144 kHz — 353 kHz
600 uV/m at 245 kHz
100 nV at 245 kHz
50 dB at 245 kHz
: 40 dB +9 kHz at 245 kHz
VIDEO SECTION
Output signal level: 1 Vp-p (at 1 Vp-p input)
(VCR REC)
(MONITOR OUT
A, B)
Impedance 75 ohms unbalanced
Synchronization Negative
Signal-to-noise 45 dB
ratio
Crosstalk 45 dB (3.58 MHz)
Design and specifications subject to change
without notice,
* Measured at 1,000 kHz for ‘78 IHF and at
999 kHz for DIN.
25634
AM-FUNERTEIL
‘78 \HF DIN
(Fur Europa)
MW
Einsteilbereich 522 kHz — 1629 kHz
Kanalabstand 9 kHz
530 kHz — 1630 kHz
Kanalabstand 10 kHz
~.530 kHz — 1710 kHz
(Fir U.S.A. und Kanada)
Empfindtichkeit 30 wV*
300 pV/m*
Signal/Rausch- 50 dB* (100 mV/m)
abstand
Selektivitat : 38 dB, +10 kHz, 35 dB,
+9 kHz*
Spiegelfrequenz- : 40 dB*
dampfung
ZF-Dampfung : 60 dB
Klirrfaktor 0:5 %* (100 mV/m)
LW (nur RX-5VLBK)
Einstellbereich
Empfindlichkeit
Rahmenantenne :
Auenanterme
Signal/Rausch-
abstand
(100 mV/m)
Selektivitat
144 kHz — 353 kHz
600.uV/m bei 245 kHz
100 uV bei 245 kHz
50 aB bei 245 kHz
: 40 dB +9. kHz bei 245 kHz
VIDEO-TEIL
Ausgangssignal-
pegel (VTR
REC)
(MONITOR
OUT A, B)
Impedanz 75 Ohm unsymmetrisch
Synchronisation Negativ
Stérspannungsab- : 45 dB
stand
Ubersprech-
dampfung
: 1 Vs-s (bei 1 Vs-s Eingang)
45 dB (3,58 MHz)
Technische Anderungen.vorbehalten!
* Gemessen. bei 1.000 kHz .78 (dF) bzw. bei
999 kHz (DIN).
