Anslutningar
10
Svenska
V
ARNING
• Om du ansluter andra högtalare än de som medföljer ska du endast
använda högtalare som har samma impedans (SPEAKER
IMPEDANCE) som anges vid högtalaruttagen på baksidan av den
aktiva bashögtalaren.
• Anslut INTE mer än en högtalare till varje högtalarkontakt.

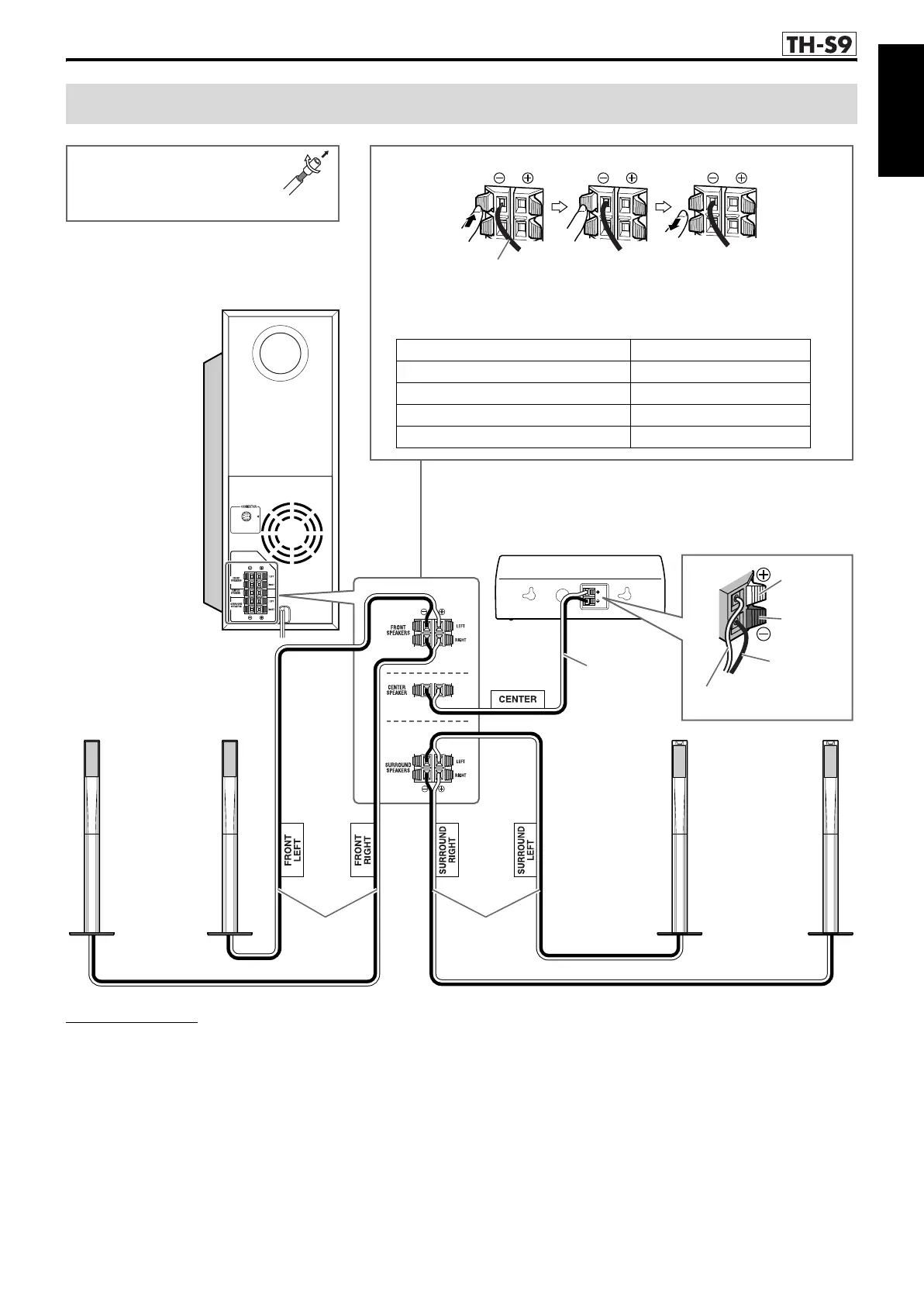

Ansluta satellithögtalarna (front, mitt, surround)
• Anslut silversladdarna till de svarta (r) uttagen.
• Anslut kopparsladdarna till (q) uttagen enligt tabellen nedan:
Högtalarkabel (medföljer)
FRONT SPEAKERS (LEFT) Vit
FRONT SPEAKERS (RIGHT) Röd
CENTER SPEAKER Grön
SURROUND SPEAKERS (LEFT) Blå
SURROUND SPEAKERS (RIGHT) Grå
Innan du ansluter
högtalarsladdarna;
Vrid loss isoleringshöljet och ta
bort det.
Aktiv bashögtalare
SP-PWS9
Surroundhögtalare
SP-THS9S
Mitthögtalare
SP-THS9C
Koppar
Svart
Silver
Röd
Fronthögtalare
SP-THS9F
4m 10m
4m
Fortsättning på nästa sida
Denna sida avser
