Anslutning

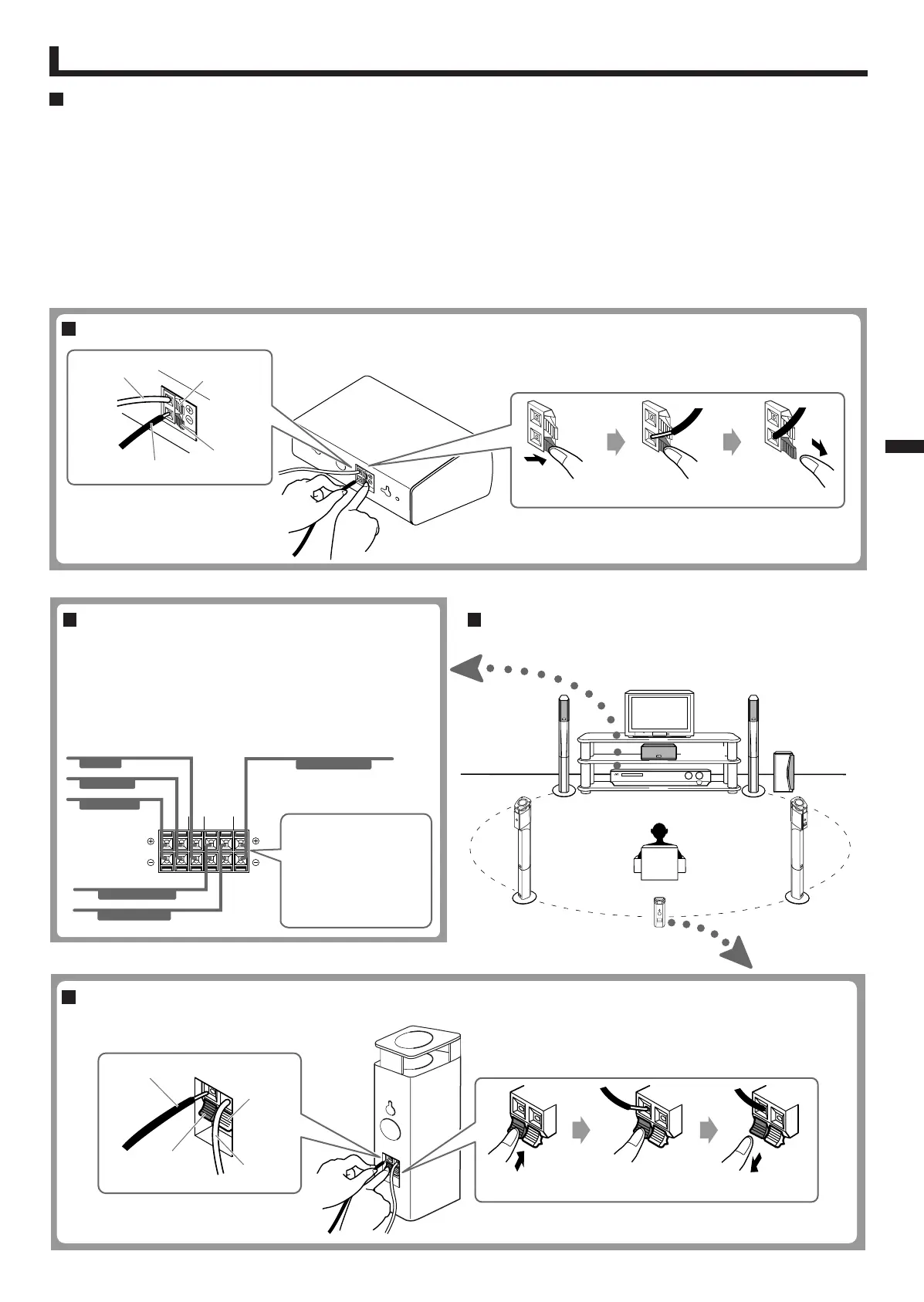

Exempel på förstärkarinkoppling
Anslut högtalarna till förstärkarens högtalaruttag med kablarna
enligt bilden nedan.
• Säkerställ att du anpassar polariteten (ª och ·) när du
ansluter högtalarkablarna.
• Bilden nedan är ett exempel på en typisk anslutning.
Inkoppling av mitthögtalaren
Tr yck
SläppSätt in
För SP-XF30:
Användning av
SP-SB100—inhandlas
separat—
rekommenderas.
Svartrandig
Koppar
Röd
Svart
Högtalararrangemang
Främre
vänster
Subwoofer
Förstärkare
Höger
surround
Vänster
surround
Mitt
Främre
höger
Koppling av högtalarsystemet till förstärkaren
Innan koppling—
• Stäng av strömmen innan förstärkaren kopplas till högtalarsystemet,
annars kan högtalarna skadas.
• Högtalarnas impedans är 6 Ω. Innan du ansluter högtalarna till
förstärkaren, kontrollera förstärkarens impedansområde. Om
högtalarnas impedans ligger utanför förstärkarens impedansomfång,
kan inte detta system kopplas till förstärkaren.
• Högtalarnas maximala effekthanteringsförmåga är 100 W. Överflödig
ineffekt leder till avvikande ljud och eventuell skada.
• Försäkra dig om att sänka volymnivån för att förhindra oljud innan
följande förfarande:
– Påsättning eller avstängning av andra komponenter,
– Användning av förstärkaren,
– Inställning av FM-stationer,
– Snabbframspolning av bandet,
– Kontinuerlig reproduktion av hög frekvenspendling eller höga
hartsade, elektroniska ljud.
• När en mikrofon används, rikta den inte mot högtalarna eller använd
den inte nära dem, för då kan det tjutande ljudet som uppstår skada
högtalarna.
• Stäng alltid av strömmen till svängskivan innan utbytandet av pick-
upen, annars kan det klickande ljudet skada högtalarna.
Tr y ck
SläppSätt in
Svartrandig
Koppar
Röd
Svart
Anslutning av Surround bakhögtalare—endast för SP-XF70
Endast för SP-XF70
Surround bak
Svenska
