– 21 –
SURROUND
SPEAKERS
LEFTRIGHT LEFTRIGHT
CENTERFRONT
CENTER
FRONT LEFT
FRONT RIGHT
SURROUND RIGHT
SURROUND LEFT
SURROUND BACK
SURROUND
BACK

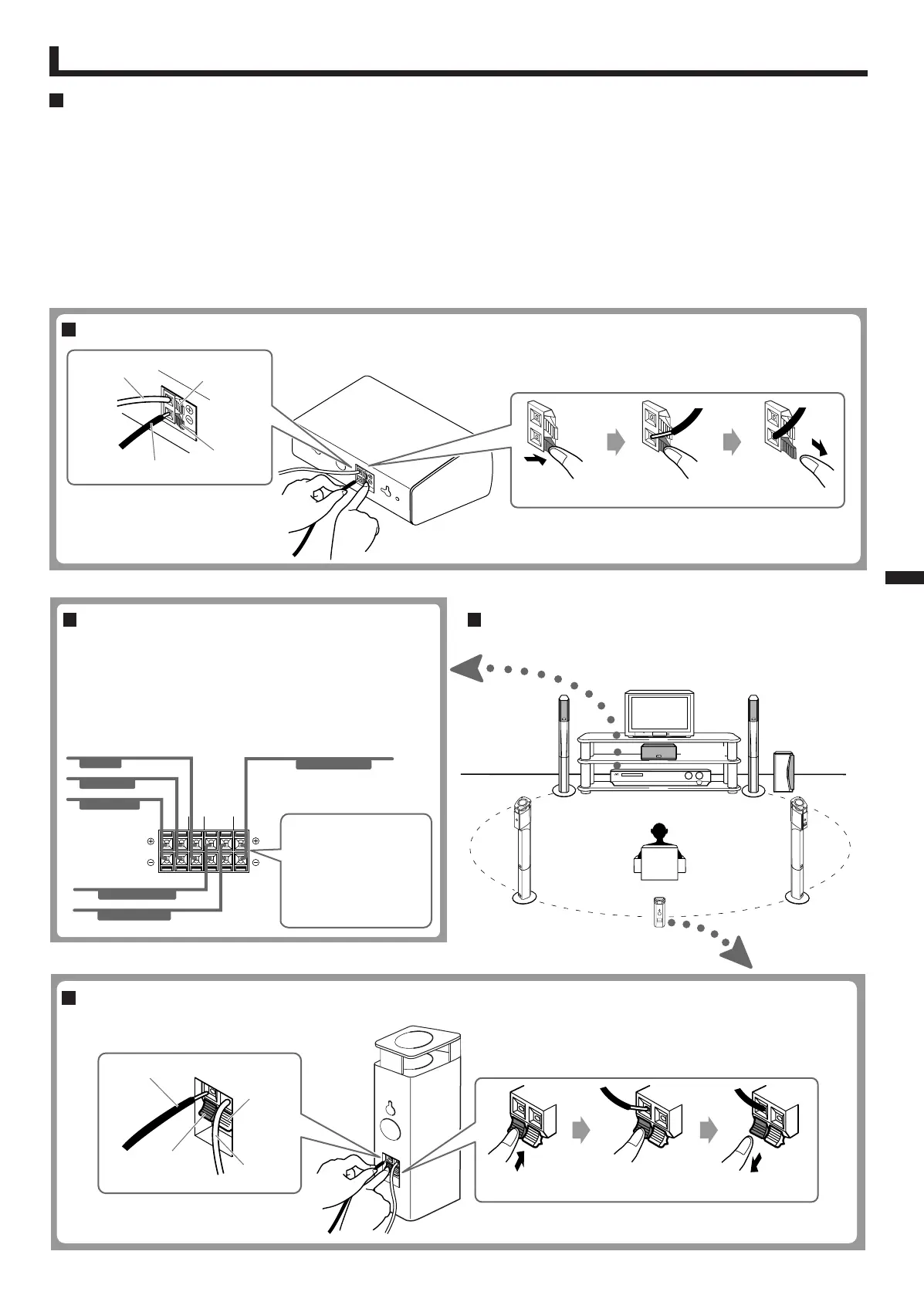

Tilslutning
Typisk tilslutningsmetode til en forstærker
Slut højttalerne til højttalerterminalerne på forstærkeren med
højttalerledningerne ifølge tegningen nedenfor.
• Sørg for at matche polariteten (ª og ·), når du tilslutter
højttalerledningern.
• Tegningen nedenfor er et eksempel på en typisk tilslutning.
Tilslutning af højttalersystemet til forstærkeren
Før tilslutning—
• Sluk for strømmen til forstærkeren før højttalersystemet tilsluttes, ellers
kan højttalerne blive beskadiget.
• Impedansen for hver højttaler er 6 Ω. Inden du sætter højttalerne til
forstærkeren, skal du kontrollere forstærkerens højttalerimpedans. Hvis
denne højttaler ligger uden for det højttalerimpedansområde, der er
angivet på forstærkeren, kan du ikke forbinde dette system til
forstærkeren.
• Den maksimale strømhåndteringskapacitet for højttalerne er 100 W. For
stor indgangseffekt vil føre til unormal støj og mulig skade.
• Sørg for at skrue ned for lydniveauet for at forhindre uønsket støj, inden
du gør noget af følgende:
– Tænder eller slukker for andre komponenter,
– Betjener forstærkeren,
– Indstiller FM-stationer,
– Spoler et bånd frem,
– Vedvarende gengiver højfrekvenssvingninger eller elektroniske lyde
med høj tonehøjde.
• Hvis du bruger en mikrofon, må du ikke sigte med den på højttalerne
eller bruge den i nærheden af højttalerne, da den hyletone, der opstår,
kan beskadige højttalerne.
• Før kassettebåndet skiftes ud, skal strømmen til pladespilleren altid
slås fra, da klik-lyden ellers kan beskadige højttalerne.
SP-XF30:
Det anbefales at
bruge SP-SB100
—købes separat.
Højttalerlayout
Venstre front
Subwoofer
Forstærker
Højre surroundVenstre surround
Center
Højre front
Tilslutning af centerhøjttaleren
Sortstribet
Kobber
Rød
Sort
Tryk SlipSæt ind
Tilslutning af surround baghøjttaler—Gælder kun SP-XF70
Gælder kun SP-XF70
Sortstribet
Kobber
Rød
Sort
Tr yk
SlipSæt ind
Surround bag
Dansk
DA20-21_SP-XF70_30[E]ff.p65 27/2/04, 7:58 PM21
