Liitäntä

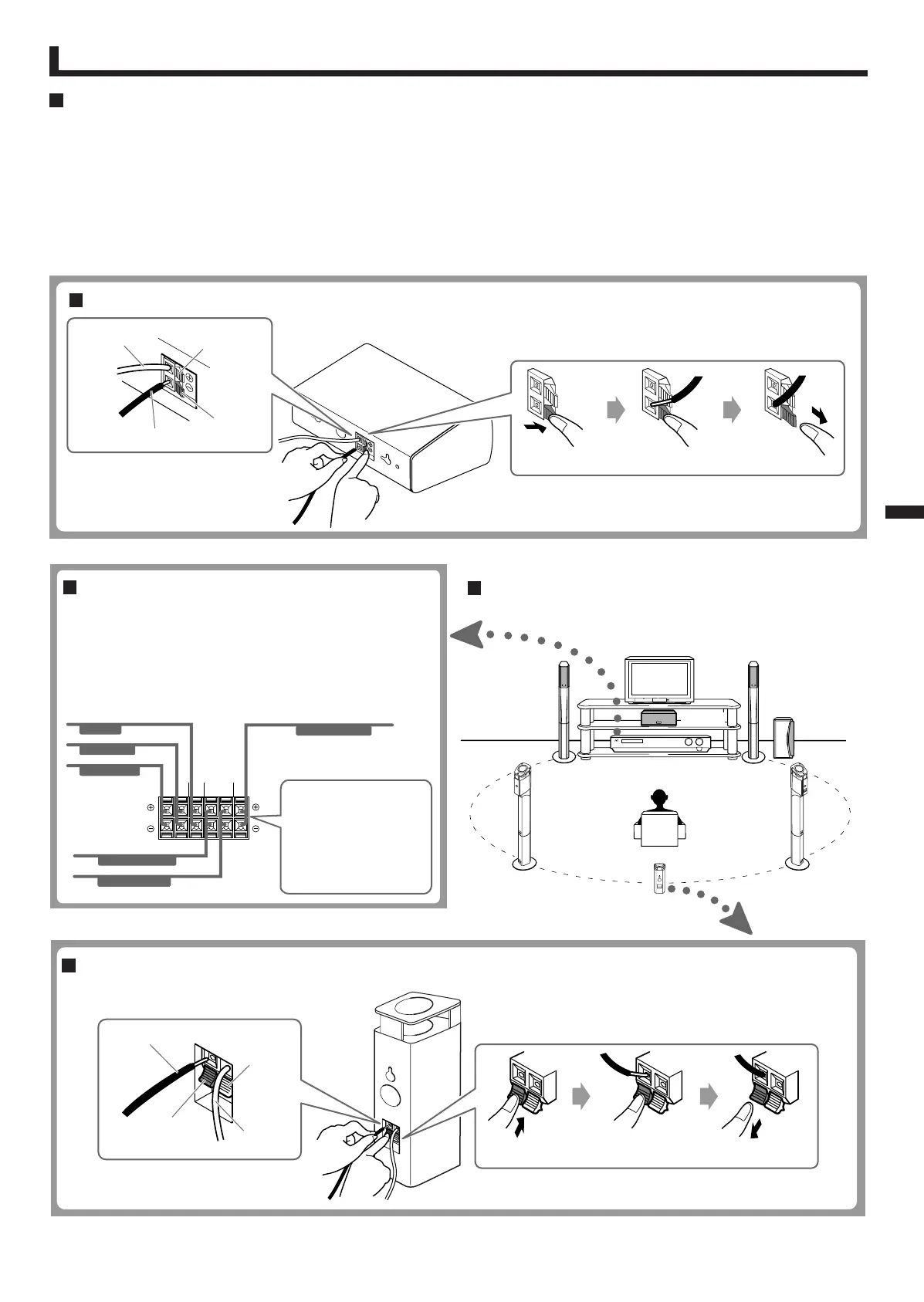

Kaiuttimien yhdistäminen vahvistimeen
Yhdistä kaiuttimet kaiutinliitäntöihin alla olevan kaavion mukaisesti.
• Varmista, että napaisuus on oikein päin (ª ja ·), kun yhdistät
kaiutinjohdot.
• Alla olevassa kaaviossa esitetään normaali yhdistämistapa.
Keskikaiuttimen liittäminen
Kaiuttimien kytkentä vahvistimeen
Ennen kytkemistä—
• Sammuta vahvistimesta virta ennen kaiuttimien yhdistämistä. Muutoin
kaiuttimet voivat vaurioitua.
• Kunkin kaiuttimen impedanssi on 6 Ω. Tarkista ennen niiden
yhdistämistä vahvistimeen, että tämä arvo on vahvistimen
impedanssialueella. Jos kaiuttimien impedanssi ei ole vahvistimen
impedanssialueella, näitä kaiuttimia ei voida yhdistää vahvistimeen.
• Kaiutinten suurin tehonkesto on 100 W. Liian suuri tehonsyöttö
heikentää äänenlaatua ja voi vahingoittaa kaiuttimia.
• Hiljennä äänenvoimakkuutta ennen seuraavia toimia:
– Virran kytkeminen muihin laitteisiin tai virran sammuttaminen niistä,
– Vahvistimen käyttäminen,
– FM-asemien virittäminen,
– Nauhan pikakelaaminen,
– Korkeiden tai kimeiden elektronisten äänien jatkuva toistaminen.
• Jos käytät mikrofonia, älä suuntaa sitä kaiuttimiin äläkä käytä sitä
kaiuttimien lähellä. Muutoin aiheutuva kierto voi vahingoittaa kaiuttimia.
• Sammuta levysoittimesta virta ennen äänirasian vaihtamista. Muutoin
kaiuttimet voivat vaurioitua.
Paina
VapautaAseta
Malli SP-XF30:
Suositellaan
käytettäväksi:
SP-SB100—hankitaan
lisävarusteena.
Mustaraitainen
Kupari
Punainen
Musta
Kaiutinkokoonpano
Vasen
etukaiutin
Subwoofer
Vahvistin
Oikea
surround-kaiutin
Vasen
surround-kaiutin
Keski
Oikea
etukaiutin
Paina
VapautaAseta
Mustaraitainen
Kupari
Punainen
Musta
Keskimmäisen takakaiuttimen (surround) kytkentä—vain malli SP-XF70
Vain malli SP-XF70
Takakaiutin
(surround)
