– 5 –
SURROUND
SPEAKERS
LEFTRIGHT LEFTRIGHT
CENTERFRONT
CENTER
FRONT LEFT
FRONT RIGHT
SURROUND RIGHT
SURROUND LEFT
SURROUND BACK
SURROUND
BACK

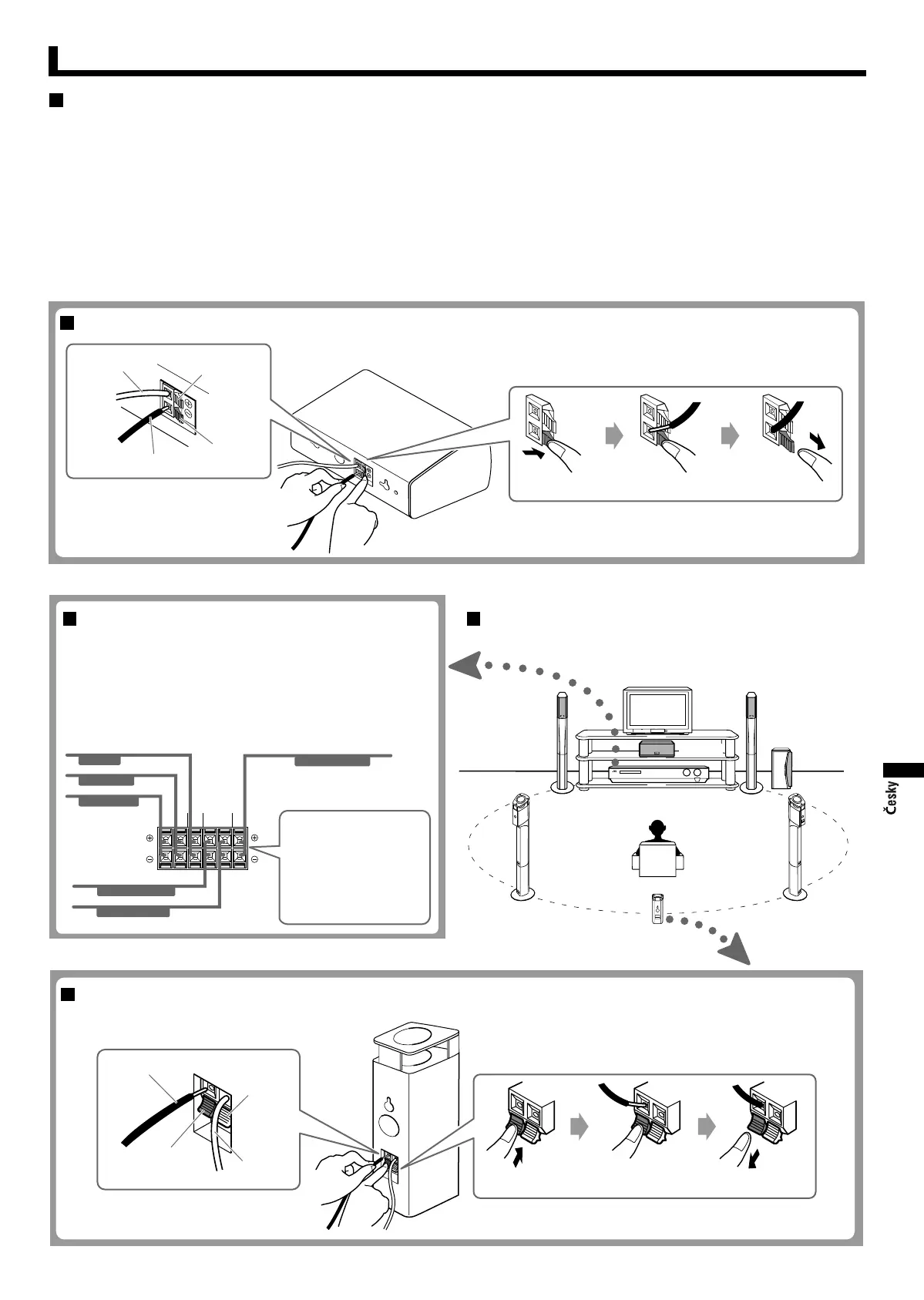

Připojení
Obvyklý způsob připojení k zesilovači
Podle následujícího obrázku připojte reproduktory pomocí
kabelů k příslušným výstupům na zesilovači.
• Při připojování kabelů reproduktorů dodržte polaritu (ª a ·).
• Na následujícím obrázku je uveden obvyklý způsob připojení.
Připojení reproduktorového systému k zesilovači
Před připojením—
• Před připojením reproduktorového systému vypněte napájení
zesilovače. V opačném případě může dojít k poškození
reproduktorů.
• Impedance každého reproduktoru je 6 Ω. Před připojením
reproduktorů k zesilovači zkontrolujte, jaký je rozsah
impedance zesilovače pro reproduktory. Pokud je impedance
tohoto reproduktoru mimo rozsah uvedený na zesilovači, nelze
tuto reproduktorovou soustavu k zesilovači připojit.
• Maximální zatížitelnost reproduktorů je 100 W. Nadměrný
výstupní výkon způsobí abnormální zkreslení a možné poškození.
• Než provedete některou z následujících operací, snižte hlasitost,
aby nedošlo ke vzniku nečekaného hluku:
– zapnutí nebo vypnutí jiných zařízení,
– používání zesilovače,
– ladění rozhlasových stanic,
– rychlé převíjení pásku vpřed,
– dlouhodobější reprodukce vysokofrekvenčního kolísavého zvuku
nebo vysokého elektronického zvuku.
• Používáte-li mikrofon, nezaměřujte jej na reproduktory ani jej
nepoužívejte v jejich blízkosti. Může dojít k akustické zpětné vazbě
a poškození reproduktorů.
• Před výměnou gramofonové desky vždy vypněte talíř gramofonu.
V opačném případě může zvuk klepání poškodit reproduktory.
Stisknout
UvolnitZasunout
Pro model SP-XF30:
Doporučujeme použít
SP-SB100 (k zakoupení
samostatně)
Rozmístění reproduktorů
Černý s pruhem
Měděný
Červený
Černý
Pouze pro model SP-XF70
Subwoofer
Zesilovač
Středový
Zadní prostorový
– 27 –
Připojení zadního prostorového reproduktoru—pouze pro model SP-XF70
Černý s pruhem
Měděný
Červený
Černý
Stisknout UvolnitZasunout
Připojení středového reproduktoru
CZ26-27_SP-XF70_30[E]ff.p65 2/12/04, 8:58 PM5
Levý zadní
Pravý přední
Levý přední
Pravý zadní
