JVC TH-S9 Series - Montering Av Front- Och Surroundhögtalarna

Anslutningar
9
Svenska

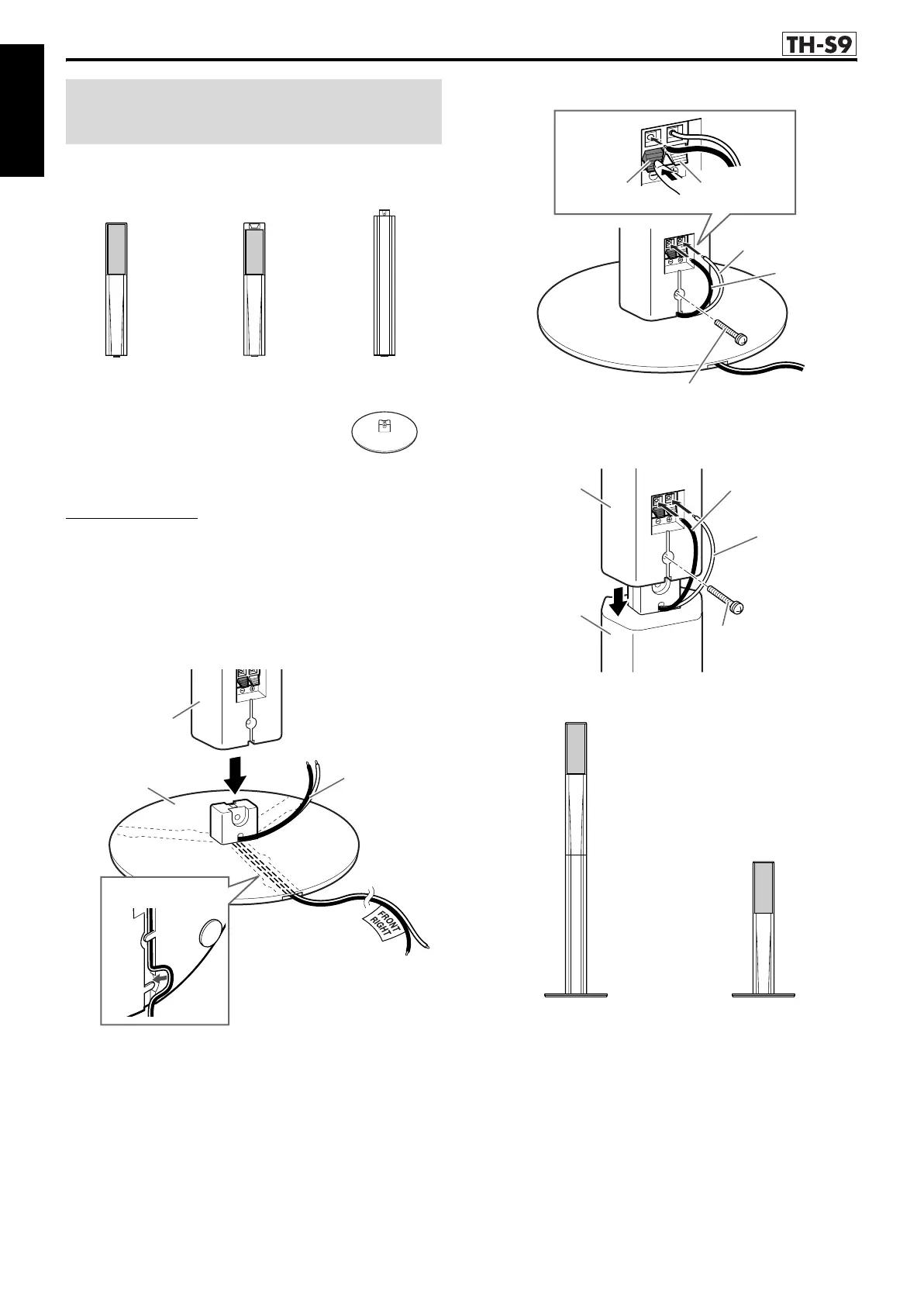

Följande procedur förklarar monteringen av fronthögtalarna.
Monteringen av front- och surroundhögtalarna utförs på samma
sätt.
A
NMÄRKNINGEN
• Stativen och basplattorna används både för montering av front- och
surroundhögtalarna.
Före montering —
• Ta fram en Phillips krysskruvmejsel (medföljer ej).
• Var försiktig så att du inte tappar basplattan under monteringen
då det kan orsaka skada på golvet eller personskada.
1
• Du kan dra högtalarkablarna genom ett av de tre spåren på
basplattan beroende på högtalarens konfiguration.
• Beroende på installationsförhållandena kan du montera
front- och surroundhögtalarna utan stativen. I så fall fäster
du högtalaren direkt på basplattan i stället för på stativet.
2
3
Slutfört
Montering av front- och
surroundhögtalarna
Basplatta (×4)
Stativ (×4)Fronthögtalare
(×2)
Surroundhögtalare
(×2)
Stativ
Högtalarkabel
(medföljer)
Basplatta
Undersida
Svart
Röd
Silver
Skruv M5 x 25 mm (medföljer)
Koppar
Högtalare
Stativ
Svart
Vit
Skruv M5 x 25 mm
(medföljer)
med stativ utan stativ
Denna sida avser
