Liitännät
10
Suomi
MUISTUTUS
• Jos liität kaiuttimia, jotka eivät sisälly toimitukseen, käytä vain
kaiuttimia, joilla on sama impedanssi (SPEAKER IMPEDANCE)
kuin vahvistimella varustetun subwooferin takana olevien
kaiutinliittimien vieressä on ilmoitettu.
• ÄLÄ liitä useampaa kuin yhtä kaiutinta yhteen kaiutinliittimeen.

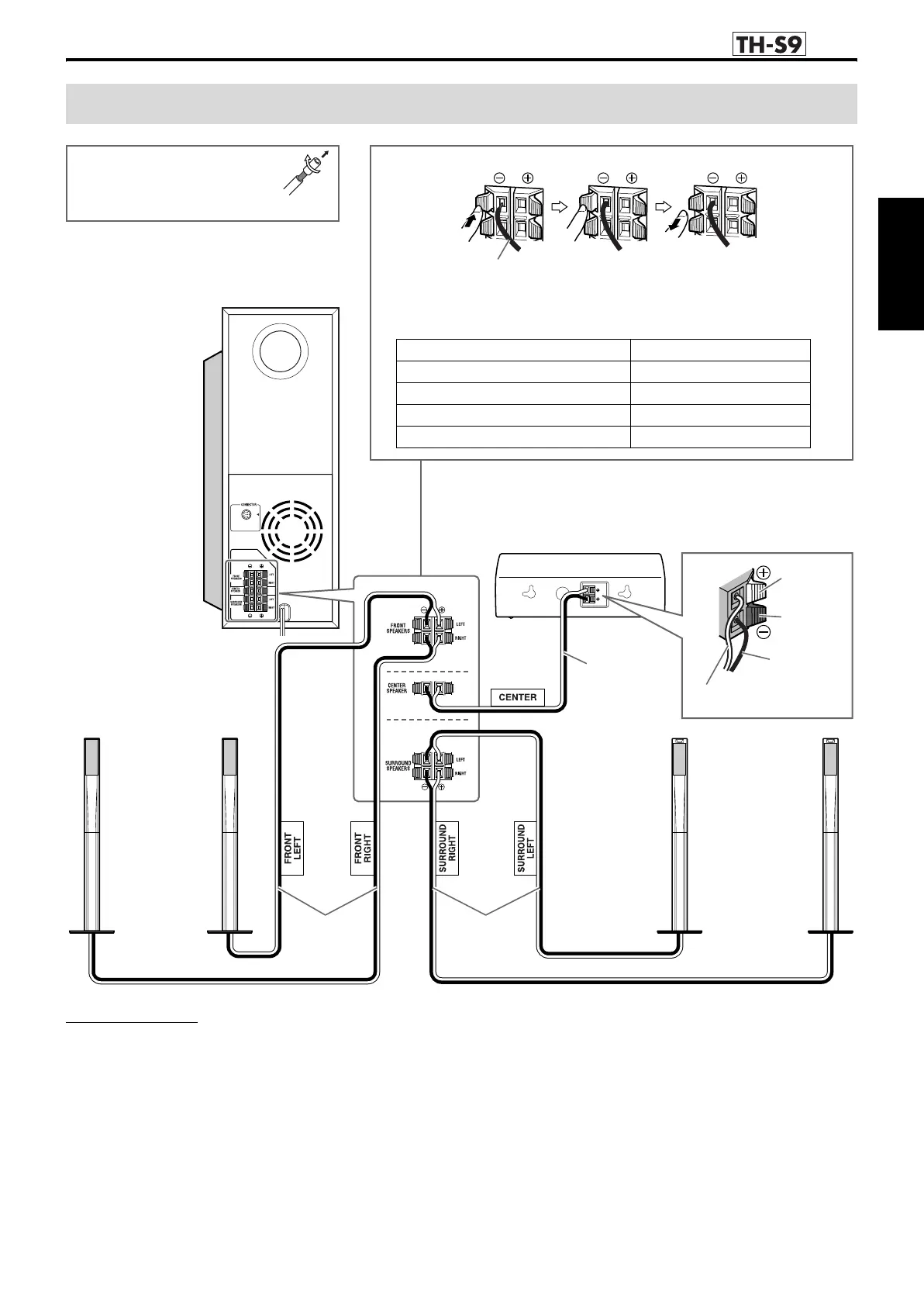

Satelliittikaiuttimien (etu-, keski-, surround-) liittäminen
• Liitä hopeanväriset johtimet mustiin (r) -liittimiin.
• Liitä kuparinväriset johtimet (q) -liittimiin alla olevan taulukon mukaisesti:
Kaiutinjohdin (sisältyy toimitukseen)
FRONT SPEAKERS (LEFT) Valkoinen
FRONT SPEAKERS (RIGHT) Punainen
CENTER SPEAKER Vihreä
SURROUND SPEAKERS (LEFT) Sininen
SURROUND SPEAKERS (RIGHT) Harmaa
Ennen kaiutinjohtimien
liittämistä:
Irrota eristysvaippa vääntämällä ja
vetämällä sitä.
Vahvistimella
varustettu subwoofer
SP-PWS9
Surround-kaiuttimet
SP-THS9S
Keskikaiutin
SP-THS9C
Kuparinväri-
nen
Musta
Hopeanväri-
nen
Punainen
Etukaiuttimet
SP-THS9F
4m 10m
4m
Jatkuu seuraavalla sivulla
Tämä sivu on mallia varten
