Liitännät
11
Suomi
MUISTUTUS
• Jos liität kaiuttimia, jotka eivät sisälly toimitukseen, käytä vain
kaiuttimia, joilla on sama impedanssi (SPEAKER IMPEDANCE)
kuin vahvistimella varustetun subwooferin takana olevien
kaiutinliittimien vieressä on ilmoitettu.
• ÄLÄ liitä useampaa kuin yhtä kaiutinta yhteen kaiutinliittimeen.
• Jos satelliittikaiuttimet asennetaan seinälle:
• Anna ammattilaisen asentaa ne seinälle.
ÄLÄ asenna satelliittikaiuttimia seinälle itse, jotta ne eivät
odottamatta putoa seinältä ja vaurioidu virheellisen asennuksen tai
seinärakenteen heikkouden takia.
• Kaiuttimen asennuspaikka seinällä on valittava huolellisesti.
Seurauksena voi olla henkilövahinkoja tai laitteiston
vaurioituminen, jos kaiuttimet häiritsevät jokapäiväisiä toimia.

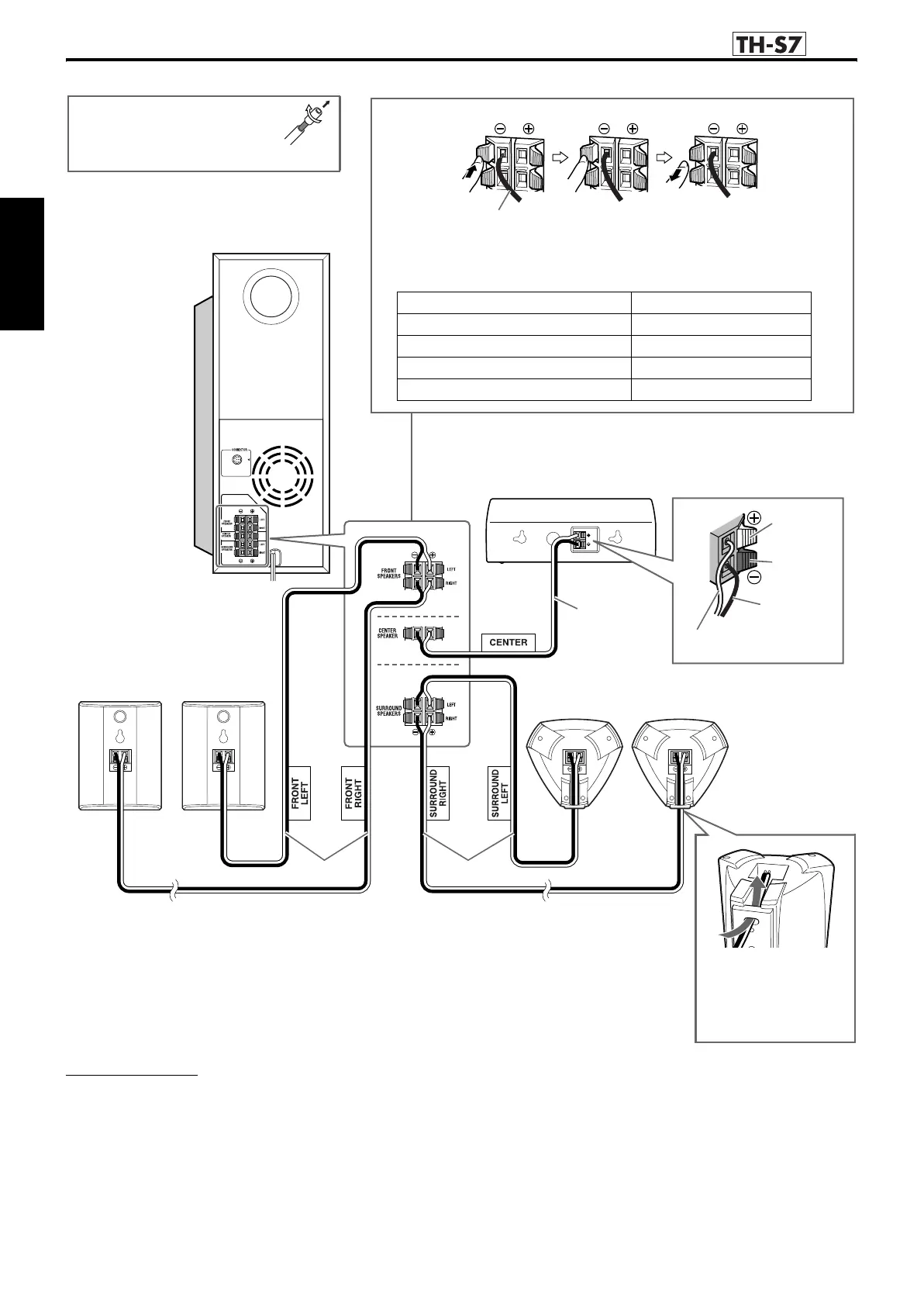

• Liitä hopeanväriset johtimet mustiin (r) -liittimiin.
• Liitä kuparinväriset johtimet (q) -liittimiin alla olevan taulukon mukaisesti:
Kaiutinjohdin (sisältyy toimitukseen)
FRONT SPEAKERS (LEFT) Valkoinen
FRONT SPEAKERS (RIGHT) Punainen
CENTER SPEAKER Vihreä
SURROUND SPEAKERS (LEFT) Sininen
SURROUND SPEAKERS (RIGHT) Harmaa
Keskikaiutin
SP-THS9C
Vahvistimella varustettu
subwoofer
SP-PWS7
Etukaiuttimet
SP-THS7F
Surround-kaiuttimet
SP-THS7S
(pohja)
10 m
4 m
Kuparinvärinen
Punainen
Musta
Hopean-
värinen
Ennen kaiutinjohtimien
liittämistä:
Irrota eristysvaippa vääntämällä ja
vetämällä sitä.
Vie kaiutinjohdin
kiinnikkeessä olevan
reiän läpi.
4 m
Tämä sivu on mallia varten
TH-S9S7[EN].book Page 11 Monday, March 29, 2004 7:46 PM
