11

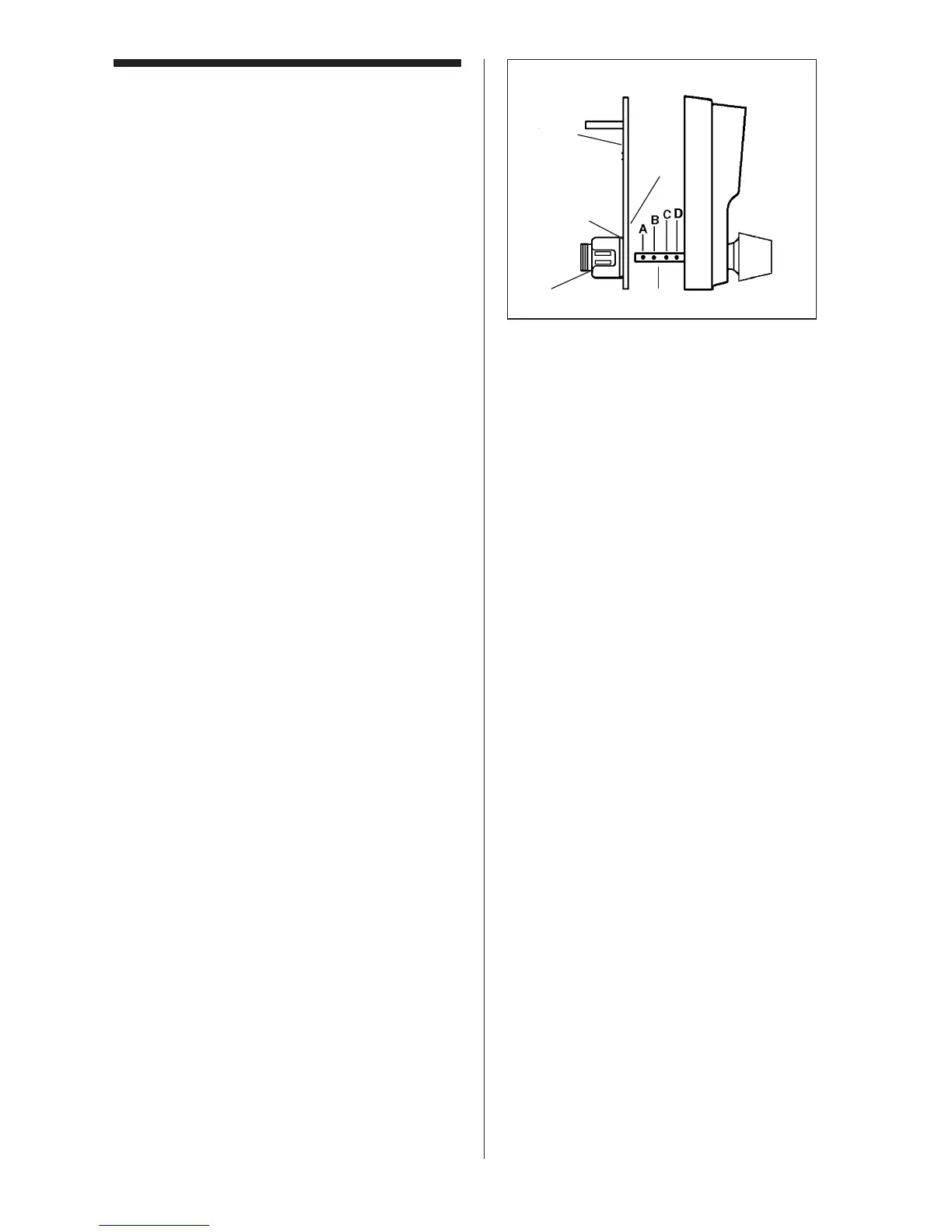

Ajustement de la serrure
1
1
⁄2" (38 mm)
La serrure de la série EE1000 a été
préassemblée à l'usine pour être installée
sur des portes de 1
3
⁄4" (44 mm) d'épaisseur.
!5;82+9658:+9*+
E
33*B6'/9
9+;8'0;9:+?2'9+88;8+)533+9;/:
1. Enlevez le palastre (AA) de la serrure
extérieure en desserrant les six vis. L’une
de ces vis peut se trouver sous l’étiquette
du numéro de série.
2. Enlevez l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
sem (EE), côté inéérieur du palastre.
3. Enlevez (et jetez) l'entretoise (BB) située
entre le palastre (AA) et l'unité
cylindrique d'entraînement (CC).
4. Remontez l'unité cylindrique d'entraîne-
ment (CC) sur le palastre (AA) en serrant
les quatre vis sem plus courtes sont dans
le sac de vis (accessoire J de la liste de
vérification).
5. Enlevez la contre-goupille de la position
de l'arbre d'entraînement (DD).
6. Placez cette contre-goupille dans la
position
de l'arbre d'entraînement (DD).
L'arbre d'entraînement doit être
en position vercitale.
7. Remontez le palastre (AA) sur le boîtier
de la serrure extérieure.
(AA)
(BB)
(EE)
(CC)
(DD)
