17
Alignement de la serrure
extérieure

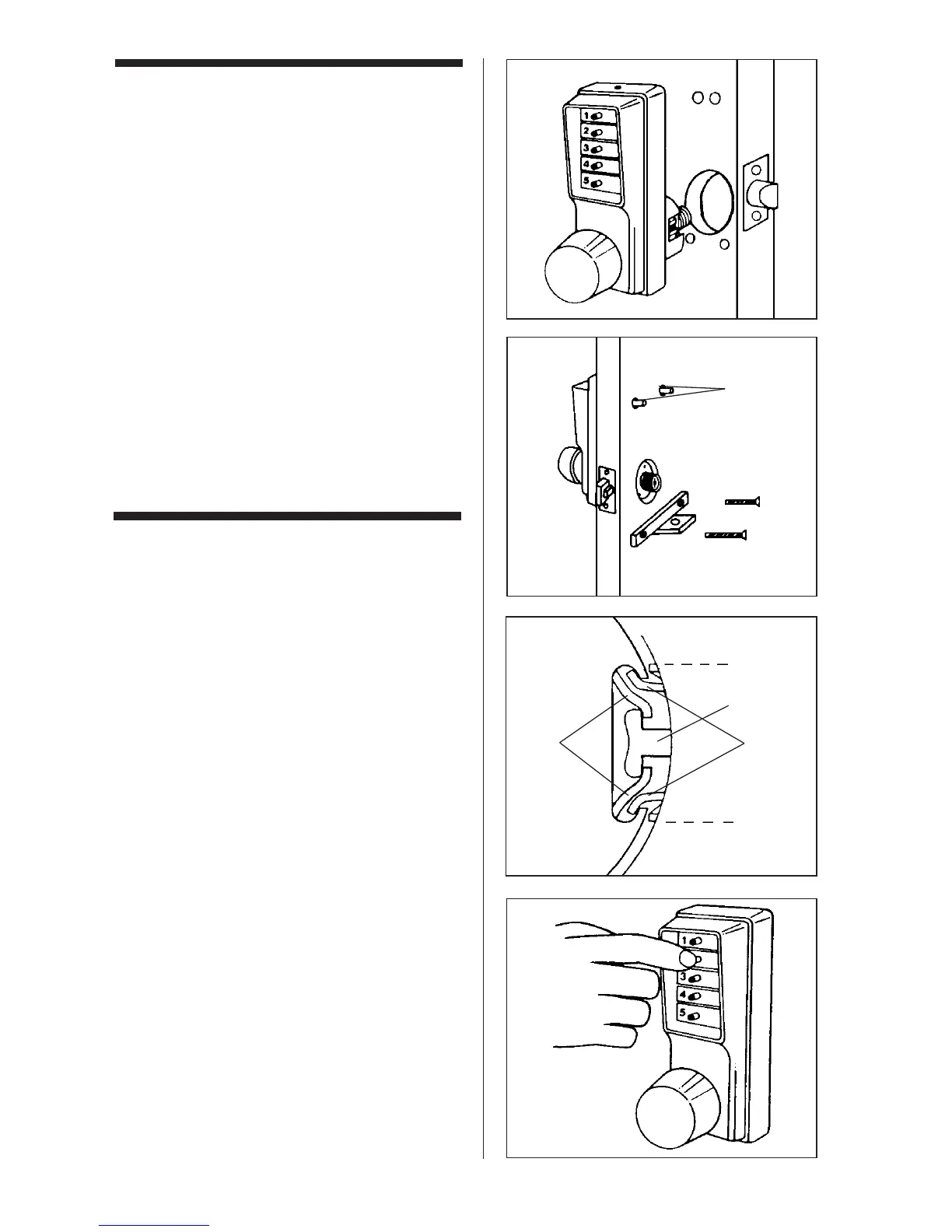

1. Placez la serrure extérieure sur la porte
de manière à engager les tenons de
blocage (B) et les tétons de blocage (A)
dans les 2 trous de
1
⁄2" (13 mm). (Voir
figures 7-1 et 7-2.)
2. Alignez la tige de connexion(A) du pêne
avec le sabot rétracteur (B) de l'unité
cylindrique d'entraînement (D) en
appuyant légèrement sur le pêne demi-
tour. Assurez-vous que les mentonnets
(C) du pêne et l'unité cylindrique
d'entraînement s'engagent correctement
(voir figure 7-3).
Vérification du fonctionnement
de la serrure extérieure
1. Tournez la poignée dans le sens des
aiguilles d’une montre jusqu'en fin de
course, puis relâchez-la.
2. Entrez la combinaison préréglée à
l'usine : appuyez sur le 2 et le 4 ensem-
ble, puis relâchez. Appuyez sur le 3, puis
relâchez. Vous devriez sentir un léger
déclic chaque fois que vous pressez un
bouton.
3. Tournez la poignée dans le sens des
aiguilles d’une montre jusqu'en fin de
course et maintenez-la ainsi. Assurez-
vous que le pêne est complètement
rétracté et qu’il affleure avec le chant de
porte.
4. Relâchez la poignée. Le pêne devrait
reprendre sa position initiale d'extension.
A
A
C
B
