C
A
C
B
19

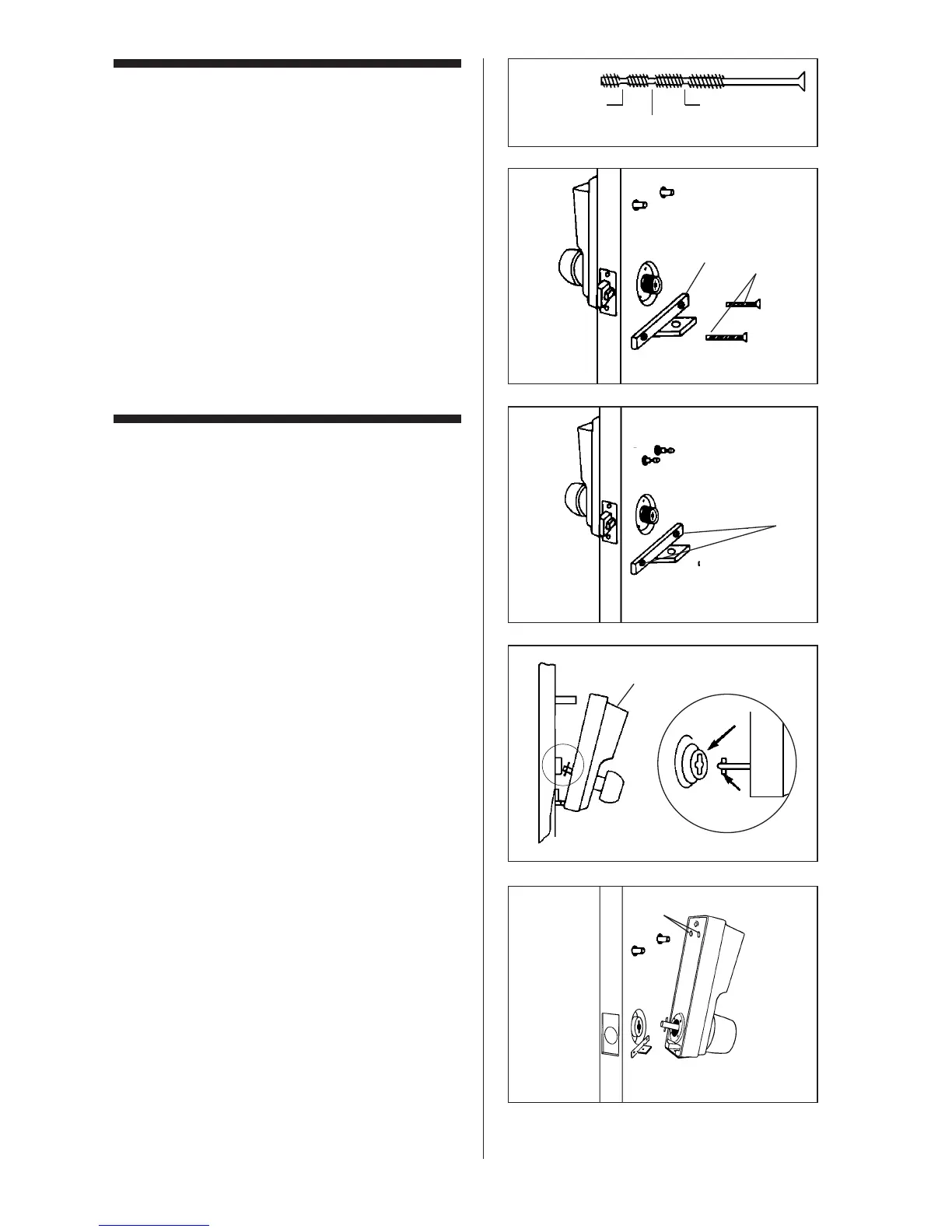

Installation de la serrure
intérieure
1. Inclinez le boîtier de la serrure inté-
rieure (C) comme sur la figure 10-1).
Assurez-vous que la goupille de l'arbre
d'entraînement (B) s'engage dans la
fente correspondante verticale (A) du
manchon d'entraînement (voir figure
10-1 & 10-2).
2" (51mm) 1
3
⁄8" (35mm)
1
3
⁄4" (45mm)
B
A
A
Installation de la serrure
extérieure
1. Si nécessaire, raccourcissez les vis
Phillips (accessoire D de la liste de
vérification) en les brisant sur l’une de
leurs stries (voir figure 9-1).
2. Insérez les deux vis Phillips (A) dans
l'équerre de fixation (B) et dans les deux
trous de
1
⁄4" (6 mm) de la porte (voir
figure 9-2).
3. Serrez les vis Phillips (A) fixant le boîtier
extérieur sur la porte (voir figure 9-3).
