23
Installation de la gâche

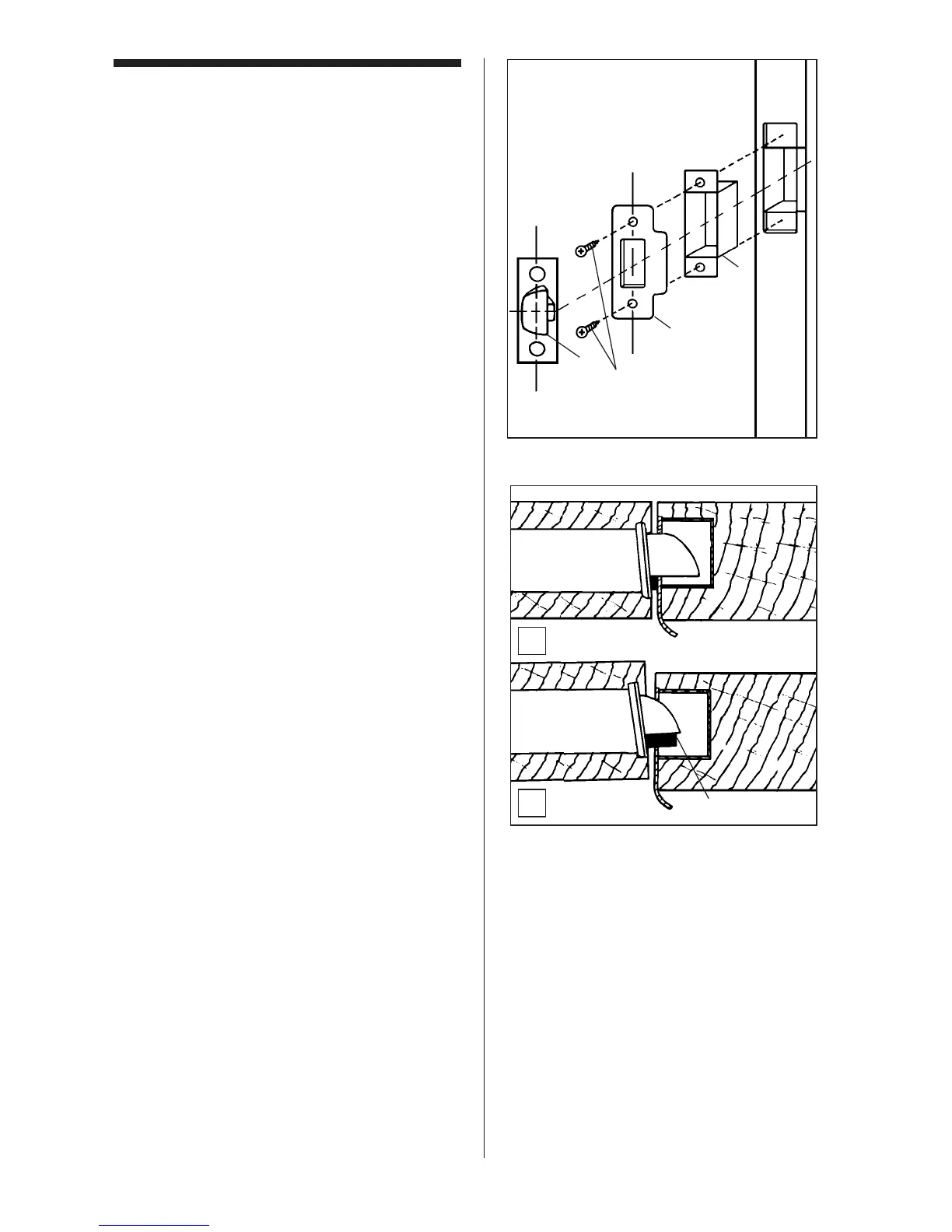

1. Marquez l'emplacement de la gâche sur
l’huisserie (A) à l'aide du gabarit. Lorsque
la porte est fermée, assurez-vous que la
ligne de repère des trous pour les vis de
la gâche est alignée avec la ligne de
repère des trous pour les vis de la têtière
(voir figure 12-1).
2. Pratiquer une mortaise dans l’huisserie
(en prévision du boîtier de gâche) de
3
⁄4"
(19 mm) de profondeur minimum qui per-
mettra au pêne de s'engager
complètement dans son logement s’il
s’agit d’un pêne de
3
⁄4" (19 mm) optionel.
(Utilisez le boîtier de gâche KABA fourni).
3. Placez le boîtier de gâche (B) dans son
logement mortaisé. Fixez la gâche (C) à
l'aide des deux vis de
3
⁄4" (19 mm) (E)
(accessoire H de la liste de vérification).
Tracez le pourtour de la gâche si
nécessaire. Utilisez cette ligne de repère
pour enlever environ
1
⁄16" (2 mm) de bois
pour que la gâche affleure l’huisserie.
::+4:/54
Assurez-vous que le pêne
demi-tour vient s'appuyer contre la gâche.
S’il glisse dans le logement de la gâche
lorsque la porte est fermée (voir figure 12-2),
la serrure pourrait interdire l'accès. Une
mauvaise installation annulerait toute
garantie du mécanisme de verrouillage
S'il y a un espace de plus de
1
⁄4" (6 mm)
entre le chant de porte et l’huisserie (ou
entre les deux chants s'il s'agit d'une porte à
deux vantaux), le pêne ne pourra pas
s'engager dans la gâche.
Si nécessaire, corrigez l’excès de fin de
course de la porte en installant des butées
de caoutchouc comme décrit dans l’étape
14, Alignement entre la porte et l’huisserie.
A
A
B
C
D
E
3
X
