Ajustement de la serrure
2" à 2
1
⁄
4
" (51-57 mm)
!5;8658:+9*+A
E
33*B
6'/99+;8'0;9:+?2'9+88;8+)533+9;/:
1. Enlevez le palastre (AA) de la serrure
extérieure en desserrant les six vis. L’une
de ces vis peut se trouver derrière
l’étiquette du numéro de série.
2. Enlevez l'unité cylindrique d'entraîne-
ment (CC) du palastre (AA) en retirant les
quatre vis sem (EE), côté
intérieur du palastre (AA).
3. Insérez l'entretoise supplémentaire
fournie dans le paquet d’accessoires
(accessoire E de la liste de vérification),
entre l'unité cylindrique d'entraînement
(CC) et le palastre (AA).
4. Remontez l'unité cylindrique d'entraîne-
ment (CC) sur le palastre (AA) en serrant
les quatre vis sems de
11
⁄16" (17 mm) sont
dans le sac de vis (accessoire I de la
liste de vérification).
5. Ajoutez la contre-goupille supplémentaire
(accessoire N de la liste de vérification)
dans la position A de l'arbre
d'entraînement (DD) du boîtier de la

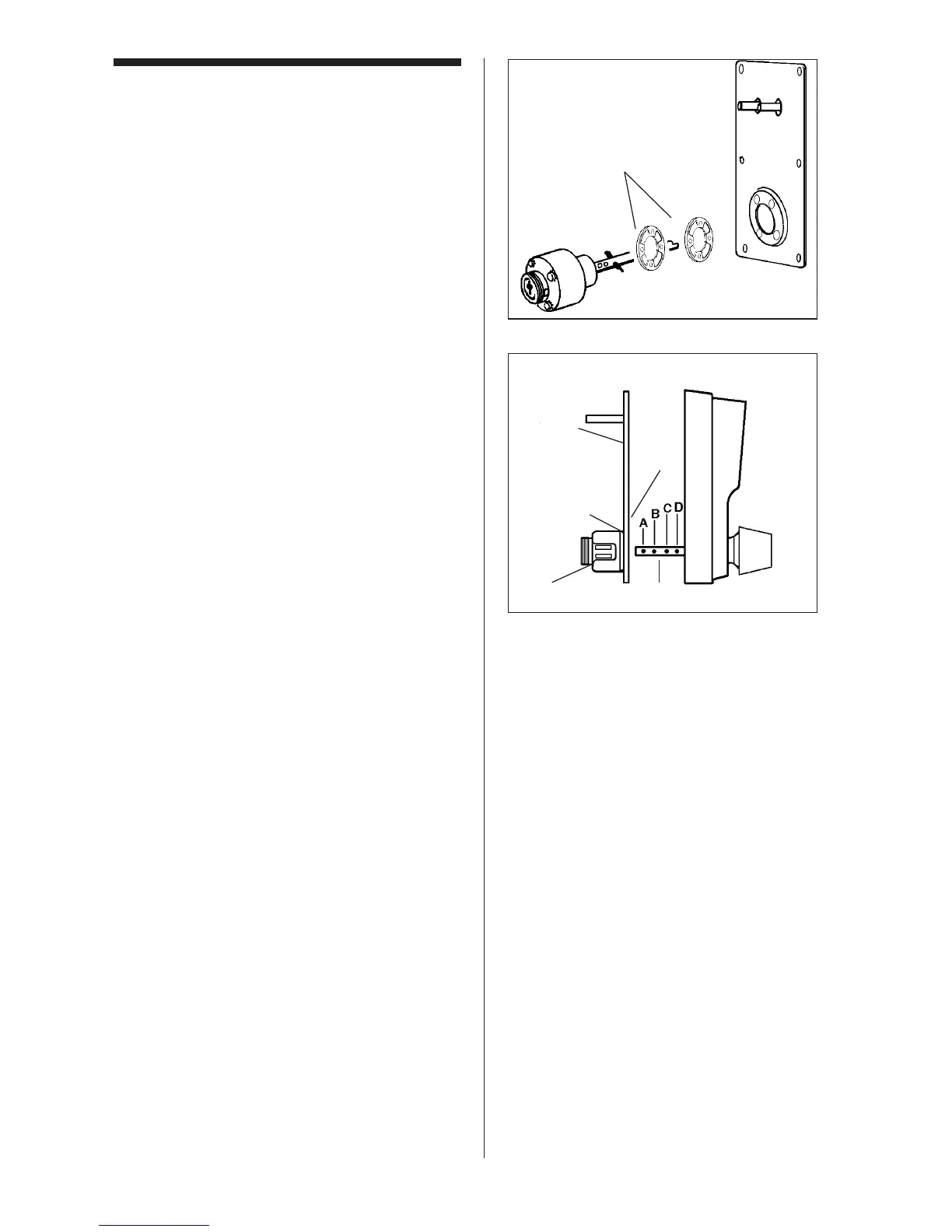

serrure extérieure (voir figure 5-3).
6. Remontez le palastre (AA) sur le boîtier
de la serrure extérieure.
<+8:/99+3+4:
Tout dommage résultant
d'un coup de poignée contre le mur ou le
butoir mural annulerait TOUTES les
garanties.
