Kaba SIMPLEX L1000 Series - Page 11


5@>?0809?/07,>0==@=0
1
3
⁄8" (35 mm) à 1
1
⁄2" (38 mm)
La serrure de la série L1000 a été
préassemblée à l'usine pour s’adapter à
des portes de 1
5
⁄8" (41 mm) à 1
7
⁄8" (48 mm)
d'épaisseur.
$:@=;:=?0>/0

N88G

N
88/J;,4>>0@=, ajuster la serrure

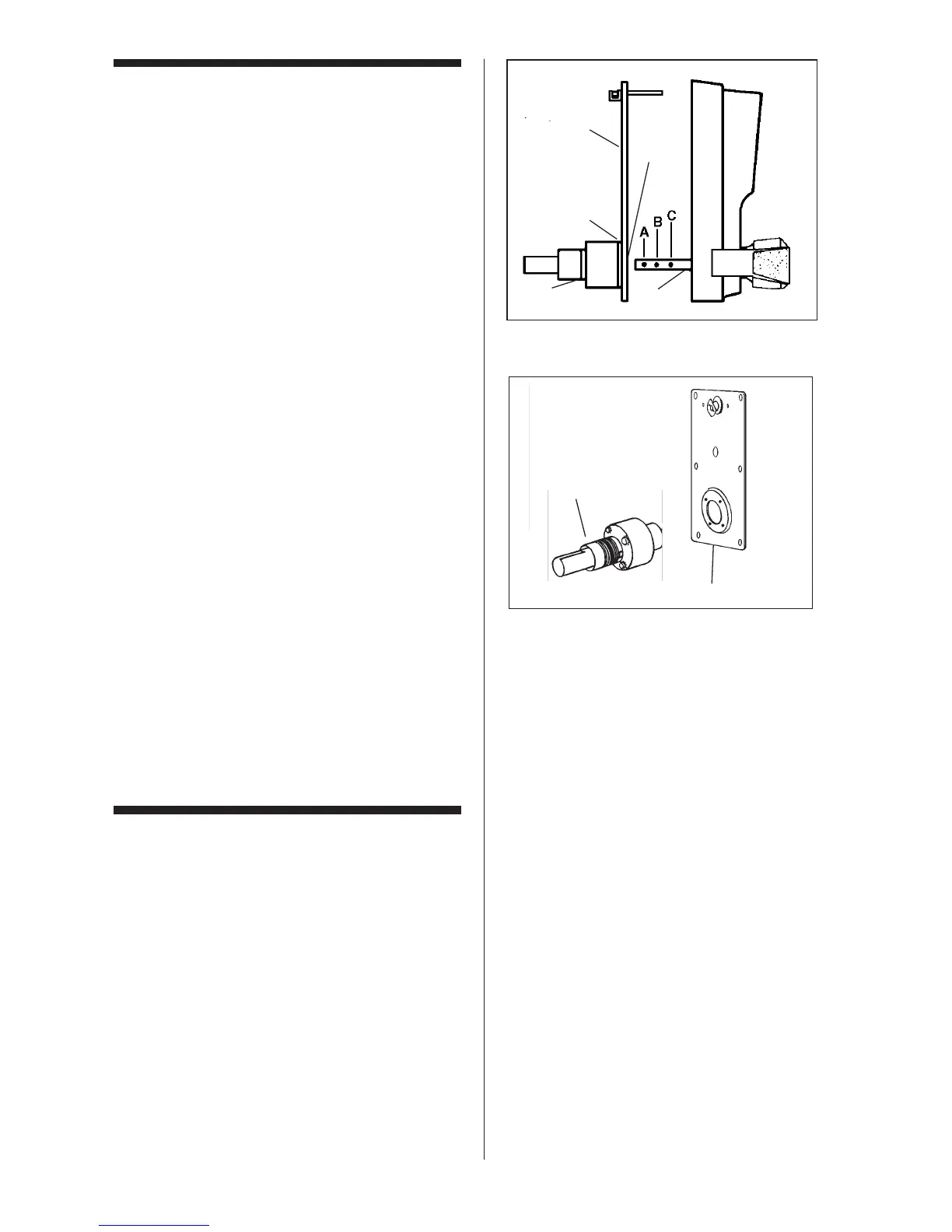

comme suit (voir figure 4-1
et 4-2 ):
1. Enlever le palastre (AA) en desserrant
les six vis. Un de ses vis peut se trou-
ver sous l’étiquette du numéro de série.
2. Enlever l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
«sem» à rondelle captive (EE) sur
l'intérieur du palastre (AA).
3. Enlever (et jeter) l'entretoise (BB)
située entre le palastre (AA) et l'unité
cylindrique d'entraînement (CC).
4. Replacer l'unité cylindrique d'entraîne-
ment (CC) sur le palastre (AA) à l'aide
des vis «sem» à rondelle captive
(accessoire k de la liste de vérification).
5. Retirer la contre-goupille de la position
B de l'arbre d'entraînement (DD).
6. Replacer cettre contre-goupille dans la
position C de l'arbre d'entraînement (DD).
7. Fixer le palastre (AA) sur le boîtier de
la serrure.

(AA)
(BB)
(EE)
(CC)
(DD)
5@>?0809?/07,>0==@=0
2" (51 mm) à 2
1
⁄4" (57 mm)
$:@=70>;:=?0>/088G

N
88/J;,4>>0@=, ajuster la serrure
comme suit : (voir figures 4-3 et 4-4).
1. Enlever le palastre (AA) en desserrant
les six vis. L’une de ces vis peut se
trouver sur l’étiquette du numéro de
série.
2. Enlever l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
«sem» (EE) sur l'intérieur du palastre
(AA).

(AA)
(CC)
