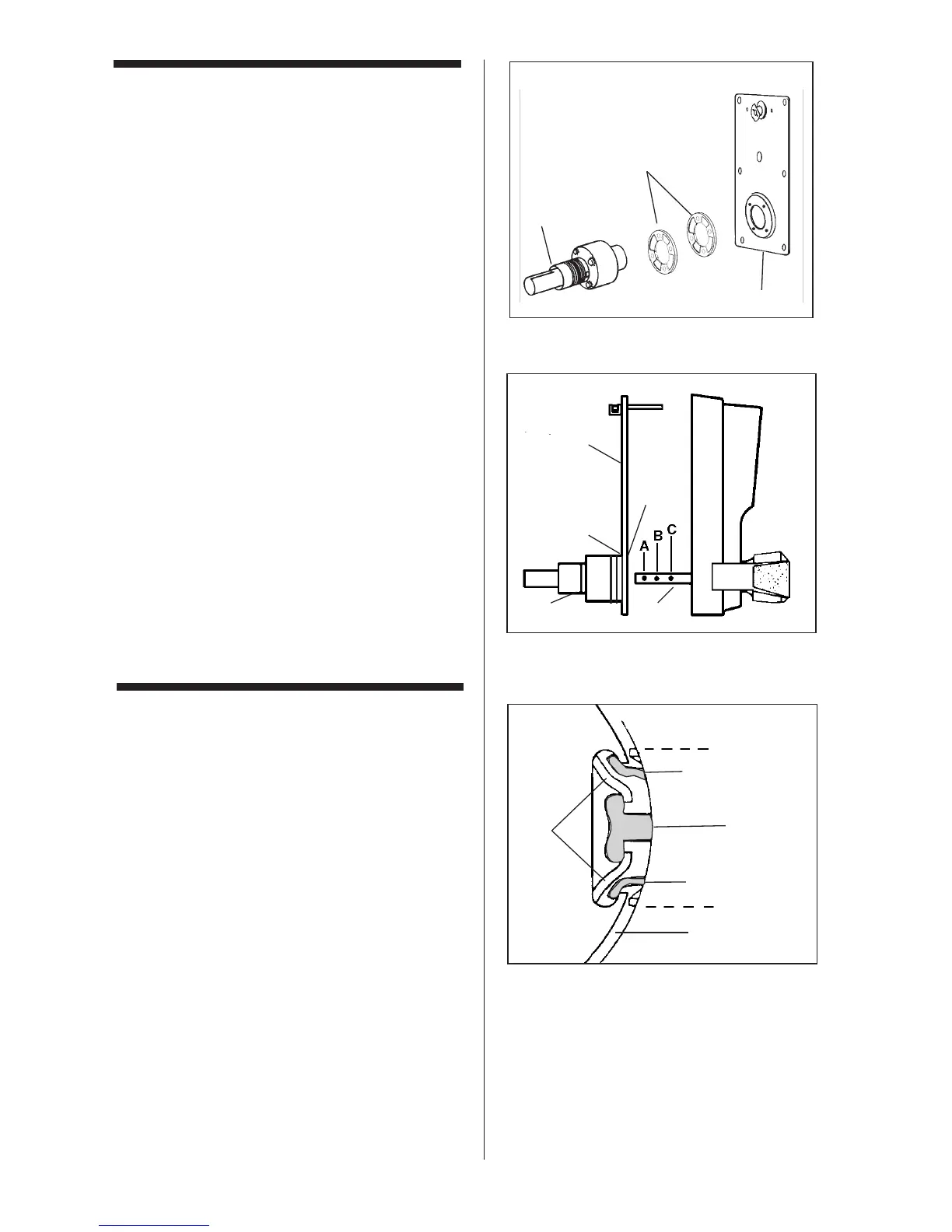

3. Insérer l'entretoise supplémentaire
(accessoire f de la liste de vérification)
entre l'unité cylindrique d'entraînement
(CC).
4. Fixer l'unité cylindrique d'entraînement
(CC) sur le palastre (AA) (accessoire l
de la liste de vérification) en serrant les
quatre vis de
11
⁄16" (17 mm) .
5. Ajouter la contre-goupille supplémen-
taire (accessoire h de la liste de
vérification) dans la position A de l'arbre
d'entraînement (DD) (voir figure 4-3).
6. Fixer le palastre (AA) sur le boîtier de
la serrure logement.
??09?4:9 Tout dommage résultant d'un
coup de béquille contre le mur ou le butoir
mural annulerait TOUTES les garanties.
08,9<@0/J?,-74=7,>0==@=0.:==0.?0
809?09,5@>?,9?7J;,4>>0@=/0;:=?0
;0@?09/:88,20=7,>0==@=0,9>@9
?07.,>?:@?0>70>2,=,9?40>>0=:9?
9@770>0?
(f)
(AA)
(BB)
(CC)
(DD)
(EE)
9>?,77,?4:9/07,>0==@=0
1. Si ce n’est déjà fait, enlever la béquille
intérieure en appuyant sur l'anneau
d'arrêt à ressort visible par le petit ori-
fice de l’unité cylindrique.
2. Tirer la béquille tout en faisant relâcher
l'anneau d'arrêt à ressort.
3. Retirer la béquille du corps de la
serrure.
4. Aligner la tige de connexion du pêne
(A) avec le rétracteur du sabot (B) de
l'unité cylindrique (D) en appuyant
légèrement sur le pêne demi-tour.
S’assurer que les mentonnets (C) du
pêne et l'unité cylindrique (D) d'en-
traînement s'engagent correctement
(voir figure 5-1).
C
C
D
A
B
(CC)
(AA)
