modèles 103x, 104x

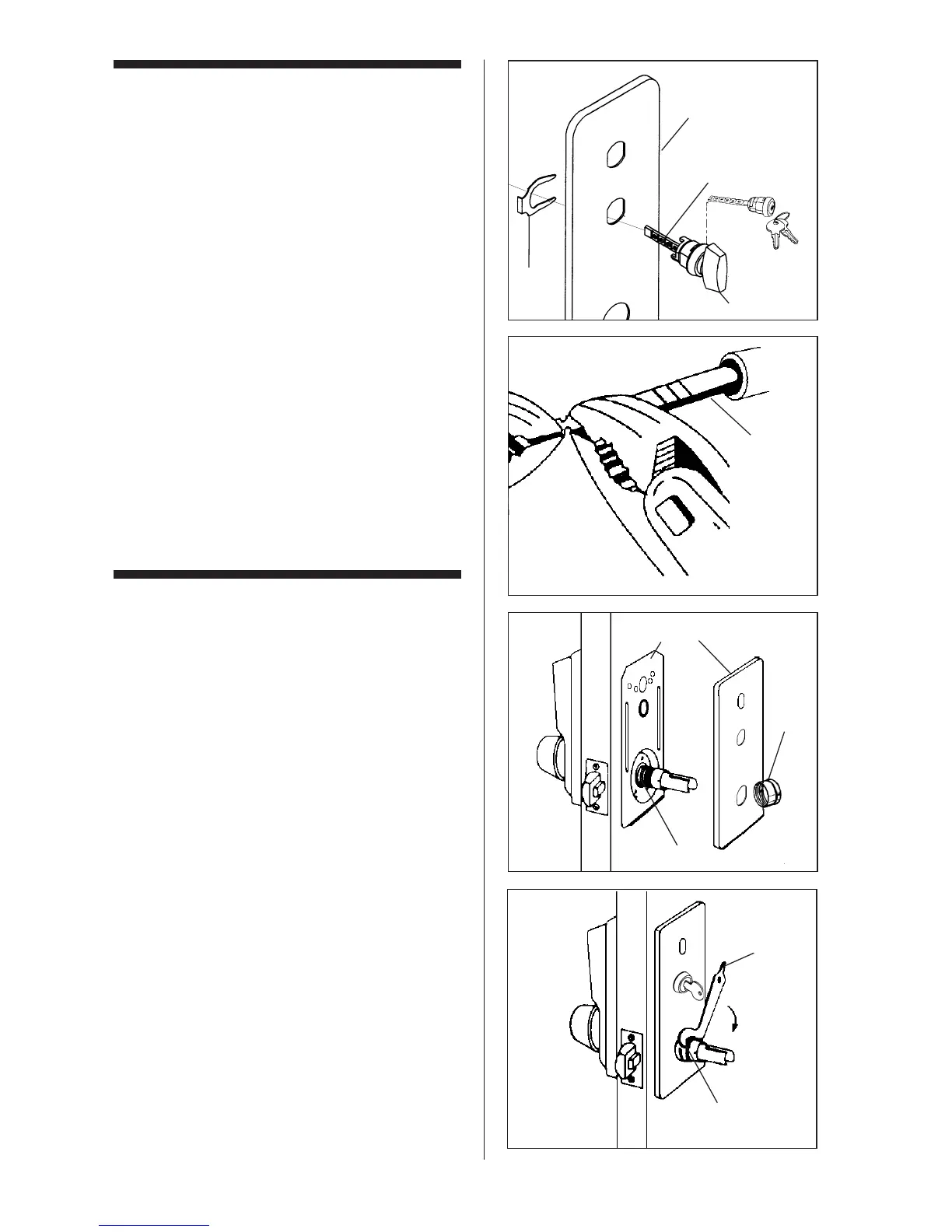

1. Insérer la clé ou le cylindre du libre-
accès (A) dans inférieur l'ouverture de
la plaque de garniture (C) et maintenir
en place à l'aide de l'agrafe (B) (voir
figure 8-1).
2. La tige de connexion (D) comporte
plusieurs points de brisure pour
permettre de la casser après la
longueur requise pour engager la came
du mécanisme de libre-accès.
3. Avec une paire de pinces, maintenir
fermement la tige de connexion (D)
côté cylindre, près du point de brisure
souhaité.
4. Avec une deuxième paire de pinces,
maintenir la tige de connexion de
l’autre côté du point de brisure et la
faire plier de haut en bas jusqu’à ce
qu’elle casse (voir figure 8-2).
9>?,77,?4:9/07,;7,<@0/02,=94?@=0
1. Placer la plaque de garniture (A) sur la
plaque de renfort (B) (voir figure 9-1).
Pour des modèles de passage, assurez
la queue est aligné avec la fente de
déclencheur de passage, et les deux
s'engagent correctement.
2. Visser doucement la bague filetée dans
le sens des aiguilles d’une montre (C)
sur l'unité cylindrique d'entraînement
(D).
En cas de difficulté, enlever la plaque
de garniture et réaligner la plaque de
renfort. "0;,>1:=.0=7,-,2@01470?J0.
3. Serrer la bague filetée dans le sens
des aiguilles d’une montre (C) à l'aide
de la clé à ergot (E) (accessoire i de la
liste de vérification) (voir figure 9-2).
D
C
A
D
B
A
B
D
C
C
E
