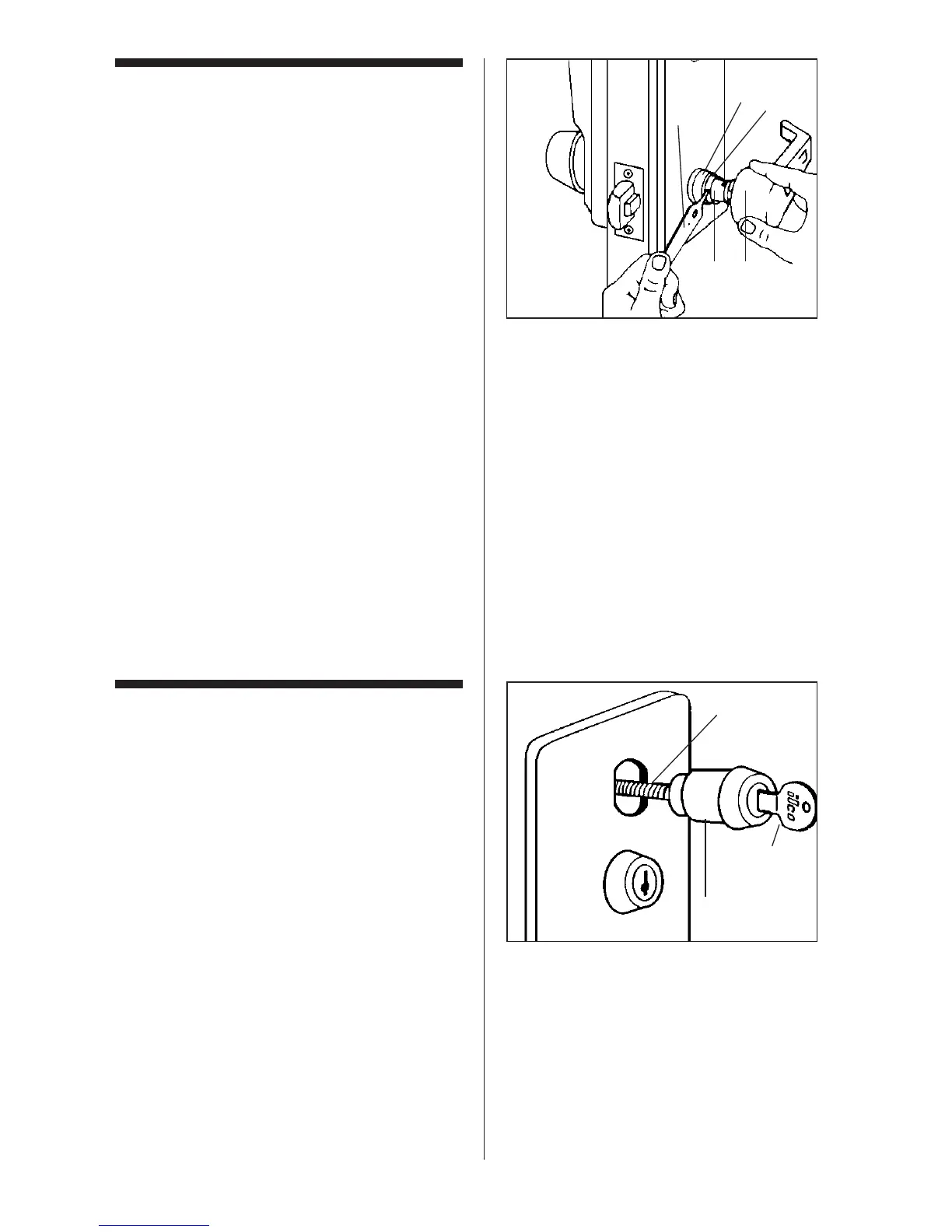

9>?,77,?4:9/07,-J<@477049?J=40@=0
1. Placer la béquille (A) sur le manchon
d'entraînement intérieur. Localiser
l'anneau d'arrêt dans le petit orifice du
collet (C) du manchon intérieur (B). Si la
bague filetée recouvre l'orifice, desserrer
la bague (D), puis aligner l'orifice de la
bague avec celui du collet (C).
2. À l’aide de la pointe de la clé à ergot (E),
desserez l’anneau d’arrêt (voir figure 10-
1).
3. Faire glisser la béquille intérieure (A) en
retirant la clé à ergot (E): l'anneau
d'arrêt reprend sa position initiale et
maintient la béquille.
4. Resserrer la bague filetée (D) si néces-
saire.
5. Abaisser la béquille intérieure jusqu'en
fin de course et la maintenir dans cette
position. Le pêne devrait se rétracter
doucement et affleurer la têtière.
6. Relâcher la béquille: le pêne devrait
reprendre sa position initiale d'extension.
9>?,77,?4:9/@.D749/=0/0.3,920809?/0
.:8-49,4>:9
1. Insérer la clé DF-59 (A) dans le cylindre
(B) de changement de combinaison (voir
figure 11-1).
2. Insérer le boulon fileté (C) dans le trou
de la plaque de garniture et dans le
goujon situé dans le logement de 1" (25
mm) de diamètre (voir figure 11-1).
@.@9,990,@/,==L?=0<@4>.
3. Tourner la clé dans le sens des aiguilles
d’une montre jusqu'à ce que le collet du
cylindre vienne affleurer la plaque de
garniture. ??09?4:990;,>?=:;>0==0=
La clé peut se retirer en position verti-
cale ou horizontale.
C
C
D
E
B
A
A
B
