Kaba SIMPLEX L1000 Series - Page 25




9>?,77,?4:9/07,2H.30

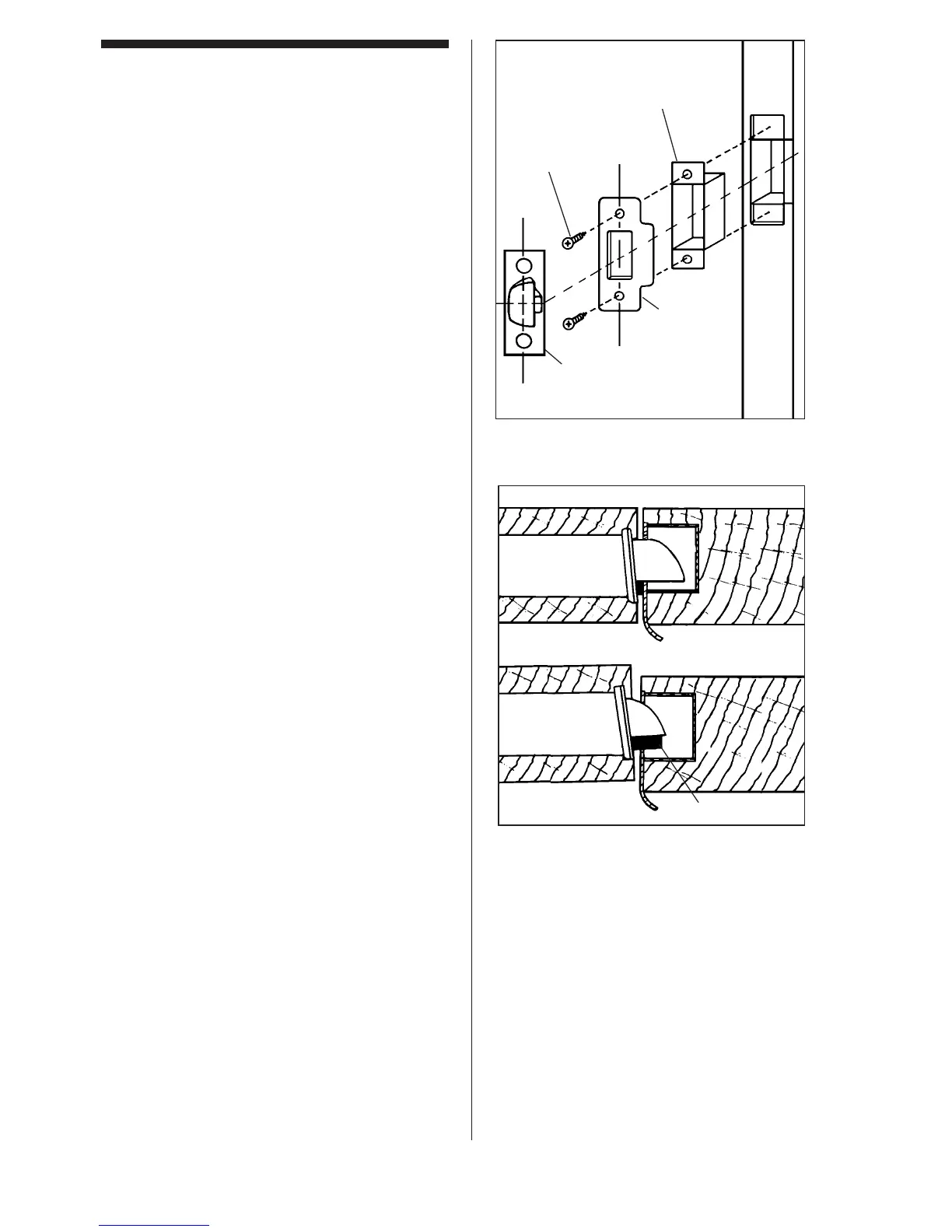

1. Marquer l'emplacement de la gâche sur
le jambage (A) de la porte à l'aide du
gabarit. S’assurer, lorsque la porte est
fermée, que la ligne de repère des trous
pour les vis de la têtière est alignée
avec l’axe des trous de l’avant du pêne
(voir figure 12-1).
2. Pratiquer une mortaise dans le jambage
(en prévision du boîtier antipoussière)
de
3
⁄4" (19 mm) de profondeur maximum.
Ceci permettra au pêne (D) de s'en-
gager complètement dans son logement
dans le cas d’un pêne à projection de
3
⁄4". (Utiliser le boîtier antipoussière
KABA fourni).
3. Placer le boîtier antipoussière (B) dans
son logement mortaisé. Fixer la gâche
(C) à l'aide des deux vis (E) de
3
⁄4" (19
mm) (accessoire j de la liste de vérifica-
tion). Tracer le pourtour de la gâche si
nécessaire. Utiliser cette ligne de repère
pour enlever environ
1
⁄16" (2 mm) de bois
afin que la têtière affleure le jambage de
la porte.
??09?4:9 Vérifier que le contre-pêne de
sécurité vient s'appuyer contre la gâche. Si
le contre-pêne glisse dans le logement de
la gâche lorsque la porte est fermée (A)
(voir figure 12-2), la serrure pourrait inter-
dire l'accès. Une mauvaise installation
annule toute garantie du mécanisme de
verrouillage.
":?0S'il y a un espace de plus de
1
⁄4" (6
mm) entre le chant de porte et le jambage
(ou entre la cloison s'il s'agit d'une porte à
deux vantaux), le pêne ne pourra pas s'en-
gager dans son logement.
Le cas échéant, corriger l’excès de fin de
course de la porte en fixant des butées de
caoutchouc comme que décrit au chapitre
74290809?09?=07,;:=?00?705,8-,20.
A
A
C
D
E
B
#%%'
"#%%'
