Vous aurez peut-être à utiliser les butées
de caoutchouc fournies pour aligner la
porte correctement. L'ajustement est
encore plus important lorsqu'il s'agit de
remplacer du matériel déjà en place sur
des jambages de métal, des portes en
bois et des plaques de remplissage. La

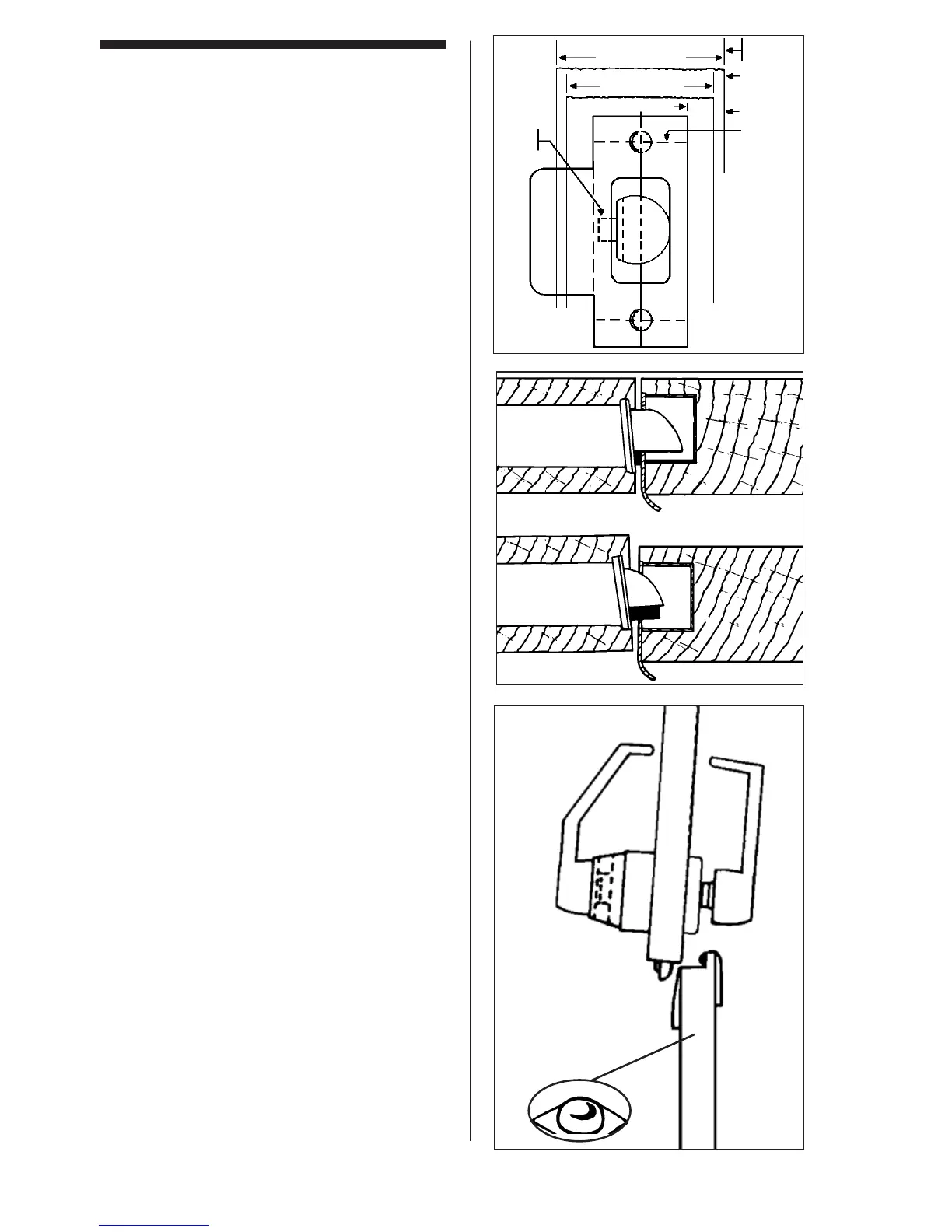

figure 17-1 illustre le bon alignement qui
doit prévaloir entre la porte, le jambage, le
pêne et la gâche.
Lorsque la porte vient s'arrêter contre la
butée de porte, le contre-pêne de sécurité
devrait s'appuyer contre la gâche. Vous
pourrez noter un jeu de
3
⁄32" (2 mm), norme
définie par ANSI*. Si la course de la porte
n'est pas limitée, le contre-pêne de sécu-
rité risque de glisser dans le logement de
l'élément antifriction, interdisant ainsi
l'accès de l'intérieur comme de l'extérieur
(voir figure 17-2). Vous pouvez
limiter l'ouverture de la porte en plaçant
des butées de caoutchouc sur la butée de
porte.
* American National Standards Institute
(communiquer avec KABA pour obtenir de
plus amples renseignements)
9>?,77,?4:9/0>-@?J0>/0.,:@?.3:@.
(accessoire G de la liste de vérification)
1. Fermer la porte et appliquer une pres-
sion en vous assurant que le contre-
pêne de sécurité vient s'appuyer contre
la gâche (B).
2. En se plaçant du côté de la butée de
porte, vérifier le jeu entre la porte et la
butée de porte sur les trois côtés du
jambage (gauche, droite et dessus).
Marquer tout emplacement dont le jeu est
d'environ
3
⁄16" (5 mm) (voir figure 17-3).
3. Nettoyez le secteur où des butoirs
doivent être appliqués pour la meilleure
adhérence.S’assurer que ces emplace-
ments sont dépourvus de graisse et de
poussière.
4. Enlever la bande adhésive qui recouvre
la butée de caoutchouc sans toucher à
la surface collante, puis la fixer à l'em-
pla-cement marqué.
5. Attendre 24 heures avant de vérifier la
pose. La porte peut toutefois être util-
isée pendant ce temps.
74290809?09?=07,;:=?00?705,8-,20
&@4?0
1
15
⁄16" (49mm)
3
⁄32" (2mm)
11
⁄32" (9mm)
1
3
⁄4"
(44mm)
B
A
#%%'
"#%%'
