3,<@0>0==@=0/07,>J=40.:8;=09/

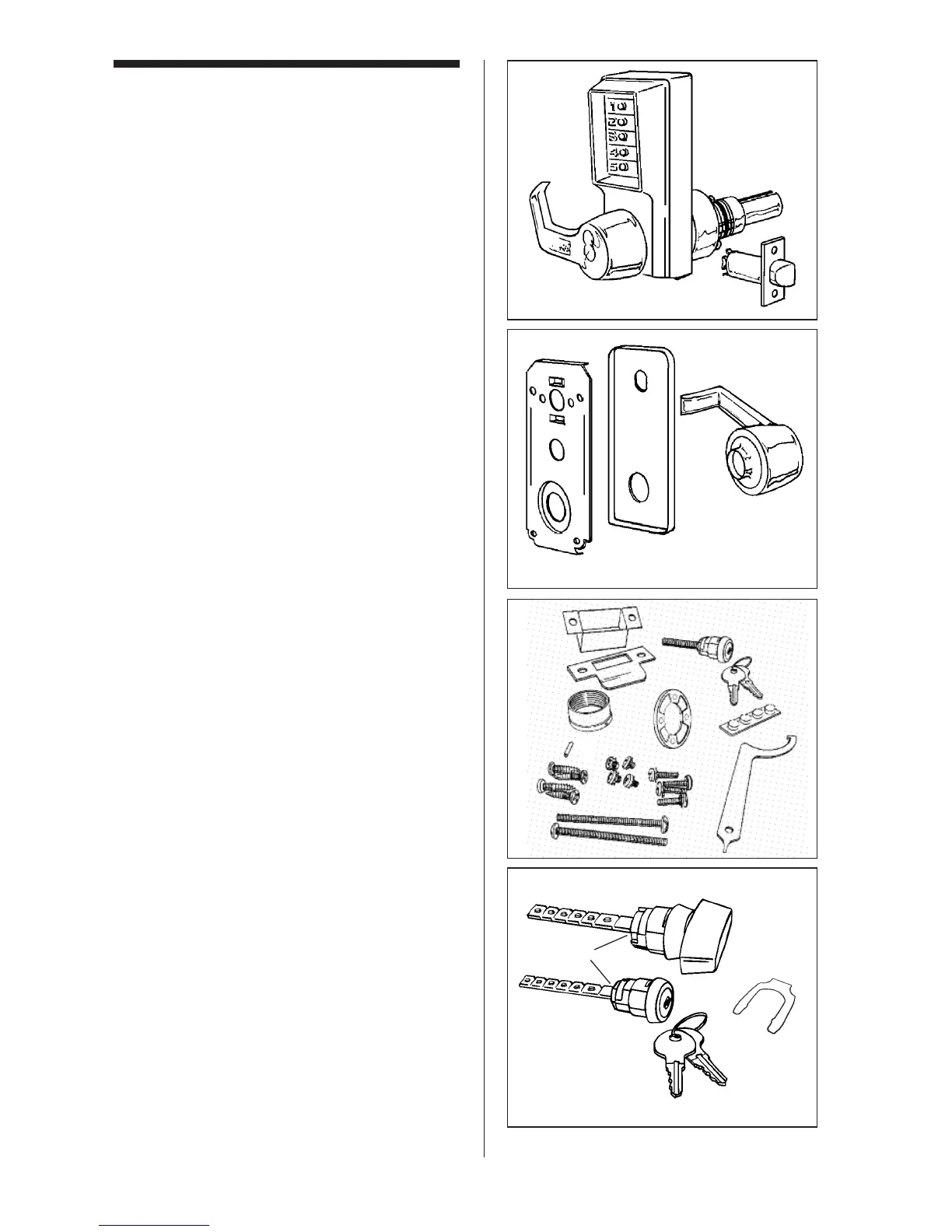

o A) Boîtier de serrure
o B) Pêne
o C) Plaque de renfort
o D) Plaque de garniture
o E) Béquille intérieure
o Vis/ensemble d'accessoires:
a) boîtier antipoussière
b) gâche
c) cylindre de changement de
combinaison
d) 2 clés DF59
e) bague filetée
f) entretoise supplémentaire
g) butée de caoutchouc
h) contre-goupille supplémentaire
i) clé à ergot
j) 4 vis à tête combinée Phillips
8-32 x
3
⁄4" (19 mm)
pour pêne et gâche
k) 4 vis «sem» à rondelle captive
Phillips 8-32 x
3
⁄16"
(5 mm) pour unité cylindrique
d’entraînement
l) 4 vis «sem» à rondelle captive
Phillips 8-32 x
11
⁄16"
(17 mm) pour unité cylindrique
d’entraînement
m) 2 vis de montage 8-32 x 2
1
⁄2" (64 mm)
!:/K70>CC>0@70809?
n) passages réglés
p) agrafe élastique pour libre-accès
#@?47>=0<@4>
o Perceuse électrique (à vitesse variable)
o Poinçon ou pointeau
o Scie-cloche de 2
1
⁄8" (54 mm)
avec foret-guide
o Scie-cloche de 1" (25mm) avec foret-guide
o Foret de
1
⁄4" (6 mm)
o Ciseau à bois de 1" (25 mm)
o Marteau
o Tournevis Phillips
o Tournevis à petite lame plate
o Pinces (2) pour les serrures avec mode
libre-accès seulement
4>?0O/0OAJ=414.,?4:9
,
.
/
1
2
4
3
5
6
7
8
9
;
-
0
