L’alignement entre la porte et le bâti est
primordial pour la durabilité et le bon
fonctionnement du pêne KABA. Les axes
vertical et horizontal, en prévision de la ser-
rure, de la gâche et du pêne devront être
conformes aux normes *ANSI A115.2.
1. Plier le gabarit (qui se trouve au centre
de ce livret) sur le repère de pliage.
Utiliser le gabarit A pour les modèles
sans libre-accès (L101x, L102x, L1076)
et le gabarit B pour les modèles avec
libre-accès (L103x, L104x).
2. Fixer le gabarit sur la porte de manière à
aligner les repères de pliage avec le
côté proéminent du biseau du chant de
porte.
??09?4:9 Si le jambage est déjà pourvu
d'une gâche, placer le gabarit de la gâche
de façon à aligner le centre du diamètre du
pêne avec le centre du pourtour de la gâche
(A).

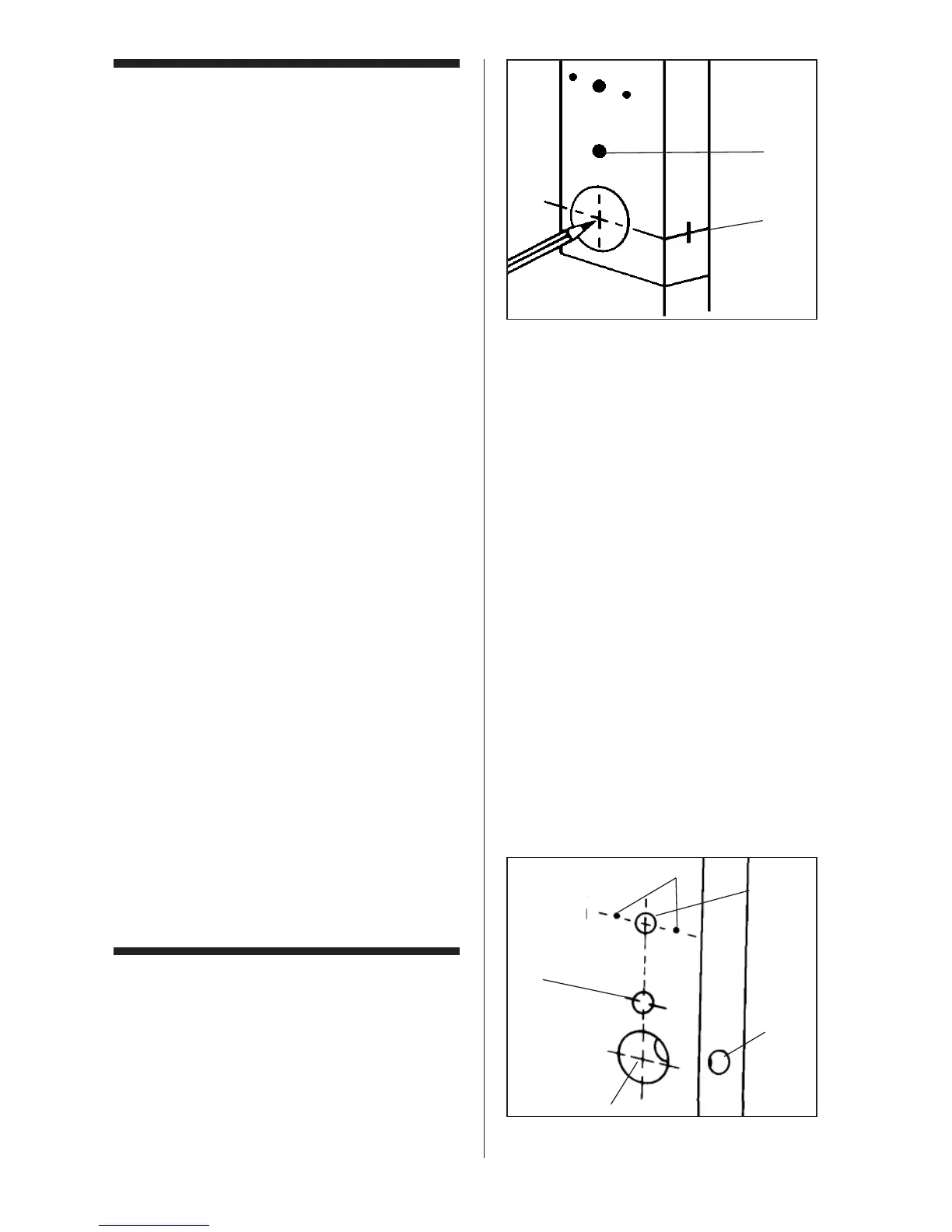

3. Marquer la porte selon le gabarit. Les
modèles sans libre-accès (L101x,
L102x, L1076) nécessitent 5 trous
(gabarit A) et les modèles (L103x, L104x
avec libre-accès nécessitent 6 trous
(gabarit B). (Voir figure 1-1.)
4. Enlever le gabarit dès que les trous ont
été clairement marqués.
":?0Pour cacher des trous dans une
porte de bois ou de métal, utiliser des
plaques de recouvrement (pour portes de
1
3
⁄4" (44 mm) d'épaisseur seulement).
!,=<@,20/07,;:=?0
$0=I,20/0>?=:@>
1. Utiliser une scie-cloche munie d'un
foret-guide pour percer le trou de 2
1
⁄8"
(54 mm): appliquer une pression
uniformément jusqu'à ce que la lame
circulaire du foret-guide apparaisse sur
l'autre côté de la porte.
1" (25mm)
2
1
⁄4" (54mm)
1" (25mm)
1" (25mm)
1
⁄4" (6mm)
