9.7.4 Wymogi w zakresie zabezpieczeń
Dokręcaj wkręty styku odpowiednim wkrętakiem. Małe wkrętaki mogą uszkodzić łeb wkrętu i uniemożliwić jego odpowiednie
dokręcenie.
Zbyt mocne dokręcenie wkrętów styku może być przyczyną ich uszkodzenia.
Podłącz wyłącznik różnicowoprądowy (RCD) i bezpiecznik do przewodu zasilającego.
W przypadku oprzewodowania upewnij się, że użyte zostaną zalecane przewody, wykonaj prawidłowe połączenia i zamocuj
przewody, zabezpieczając je przed siłami zewnętrznymi.
1. Dobierz średnice przewodów (minimalna wartość) poszczególnych jednostek oddzielnie na podstawie tabeli 9-1 i tabeli 9-2,
gdzie natężenie znamionowe w tabeli 9-1 to MCA w tabeli 9-2. Jeśli MCA przekracza 63 A, średnice przewodów należy dobrać
zgodnie z obowiązującym prawem.
2. Maksymalna dopuszczalna zmiana napięcia pomiędzy fazami wynosi 2%.
3. Dobierz zabezpieczenie z separacją styków we wszystkich biegunach nie mniejszą niż 3 mm oraz z pełnym rozłączaniem. MFA
służy do wyboru zabezpieczeń elektrycznych i wyłączników ochronnych:
Odetnij wszelkie źródła zasilania, odłącz również zasilanie jednostki i grzałkę dodatkową oraz zasilanie ciepłej
wody użytkowej (jeśli dotyczy) przed usunięciem panelu serwisowego skrzynki przełączników.
OSTRZEŻENIE
Wytyczne dotyczące oprzewodowania w terenie
Większość oprzewodowania jednostki przygotuj przy użyciu kostek zaciskowych wewnątrz skrzynki przełączników. Aby
dostać się do kostek zaciskowych, usuń panel serwisowy skrzynki przełączników (drzwi 2).
9.7.3 Środki ostrożności w zakresie oprzewodowania zasilacza
Zamocuj wszystkie przewody opaskami zaciskowymi.
W przypadku grzałki dodatkowej zastosuj dedykowany obwód mocy.
Instalacje wyposażone w zbiornik ciepłej wody użytkowej (do nabycia oddzielnie) wymagają dedykowanego obwodu mocy
grzałki wspomagającej. Szczegóły znajdziesz w instrukcji montażu i obsługi zbiornika ciepłej wody użytkowej. Zabezpiecz
oprzewodowanie w kolejności przedstawionej poniżej.
Poprowadź oprzewodowanie tak, aby osłona przednia nie podnosiła się podczas wykonywania prac nad oprzewodowaniem
i bezpiecznie zamocuj osłonę przednią.
Wszelkie prace elektryczne wykonuj zgodnie ze schematem oprzewodowania elektrycznego (schematy oprzewodowania
elektrycznego znajdziesz na drzwiach tylnych 2).
Zainstaluj przewody i zamontuj prawidłowo osłonę (musi ona być idealnie dopasowana).
Aby podłączyć płytę zaciskową zasilacza, użyj okrągłego styku zaciskowego. Jeśli nie można go użyć z przyczyn, których ni
e można wyeliminować, zachowaj zgodność z poniższymi instrukcjami.
Nie podłączaj przewodów o różnych przekrojach do tego samego złącza zasilania
(luźne połączenia mogą być przyczyną zbyt wysokiej temperatury).

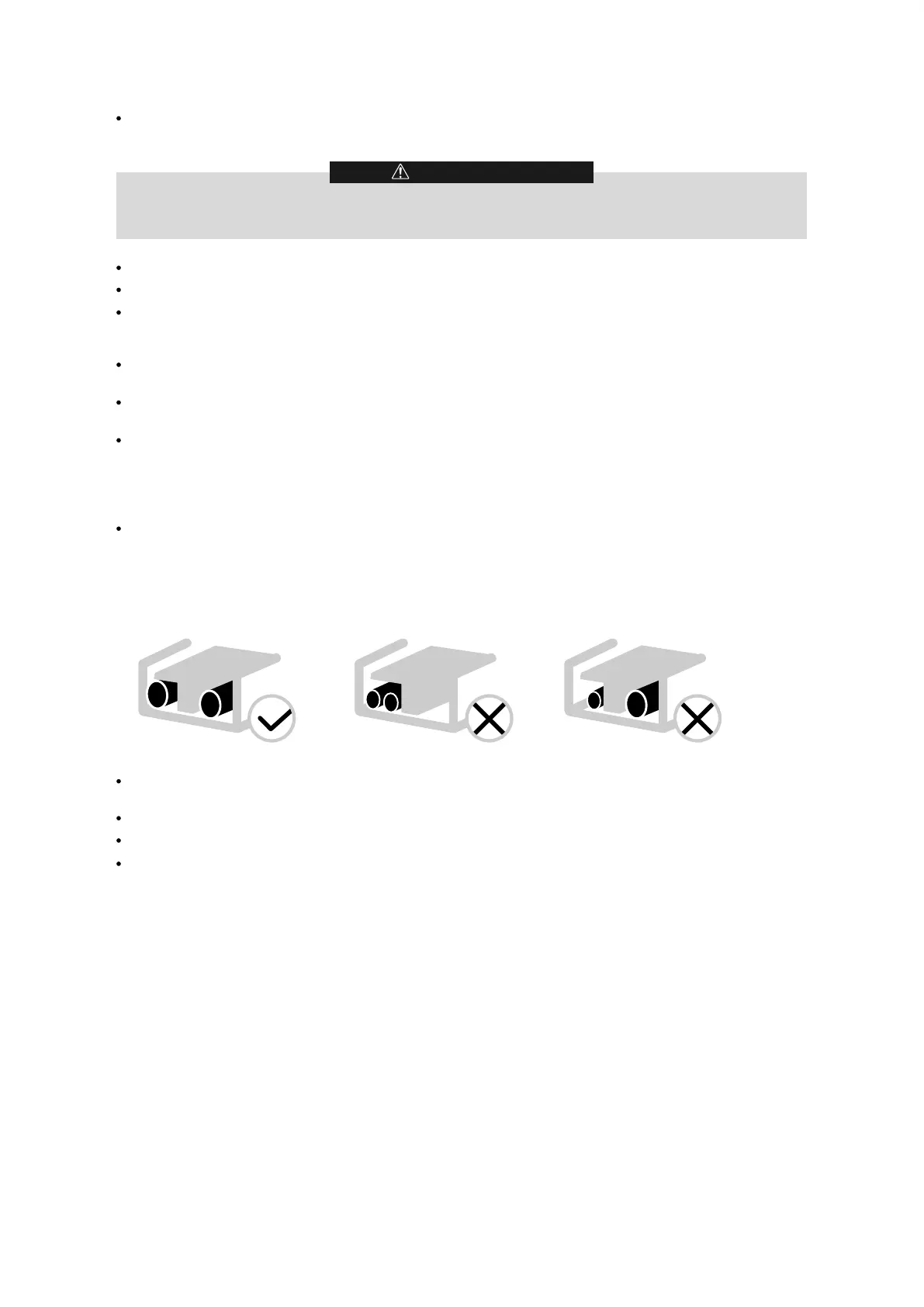

Podczas łączenia przewodów o tych samych przekrojach, postępuj zgodnie z poniższym rysunkiem.
-
-
