1
2
4
3
5
4 5
3
2
1
1
2
3
4
5

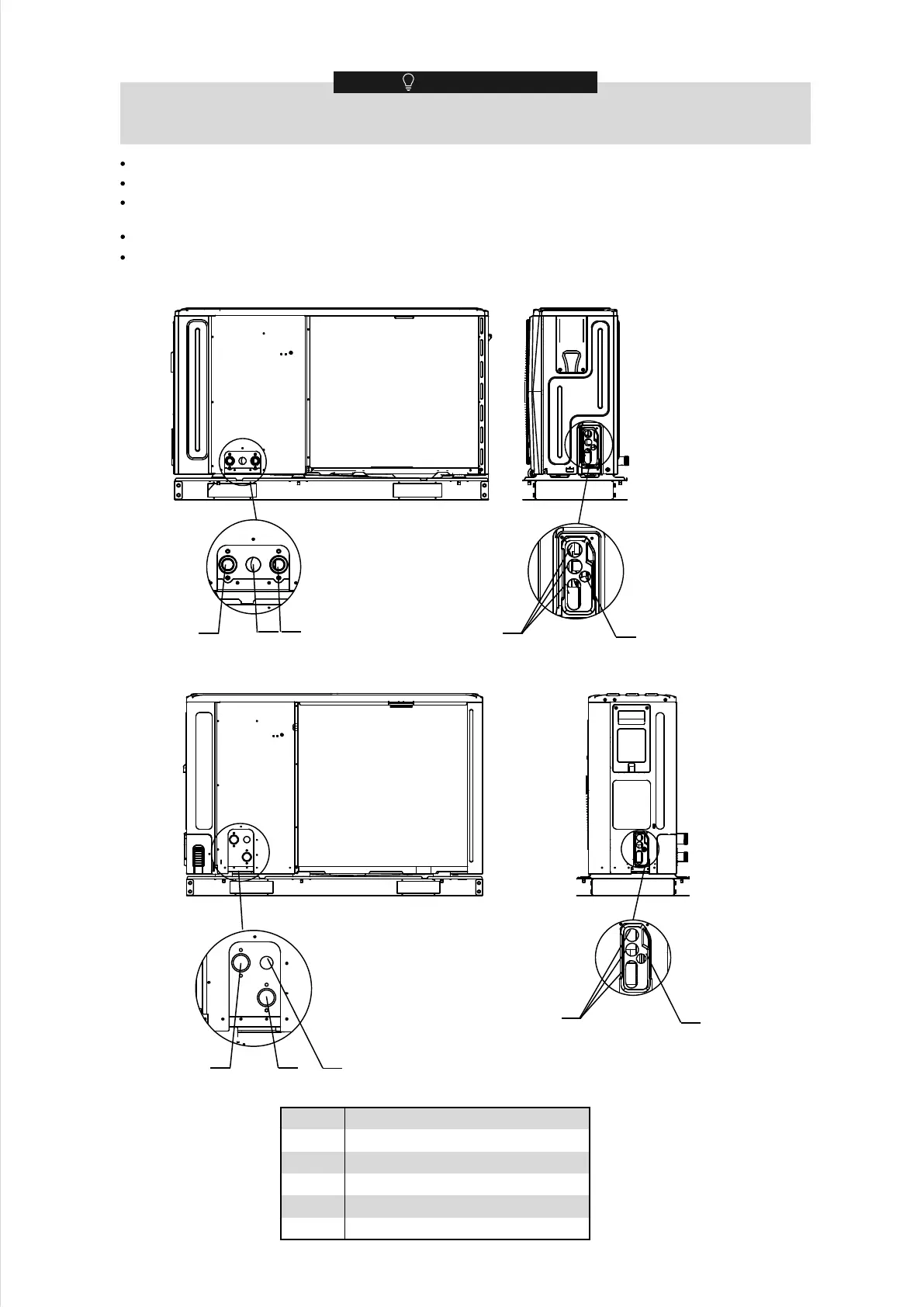

Otwór przewodu wysokiego napięcia
Otwór przewodu niskiego napięcia
Otwór odpływowy pompy
Wylot wody
Wlot wody
Jednostka montażowa
Kod
6 kW
8~16 kW
Sprzęt musi być uziemiony.
Wszystkie obciążenia zewnętrzne o wysokim napięciu muszą zostać uziemione (dotyczy metalu lub uziemionych złącz).
Prąd całego obciążenia zewnętrznego musi mieć natężenie mniejsze niż 0,2 A. Jeśli natężenie pojedynczego obciążenia
jest wyższe niż 0,2 A, obciążenie należy sterować stycznikiem na prąd zmienny.
Zaciski oprzewodowania „AHS1” „AHS2”, „A1”, „A2”, „R1” „R2” i „DFT1” „DFT2” zapewniają jedynie sygnał przełącznika.
Aby ustalić położenie złącz na jednostce, zapoznaj się z rysunkiem 9.7.6.
Taśma E-grzania zaworu rozprężnego, taśma E-grzania płytowego wymiennika ciepła i taśma E-grzania czujnika
przepływu dzielą złącze sterowania.
Używaj przewodu zasilającego H07RN-F, wszystkich kabli do łączenia układów wysokiego napięcia z wyłączeniem
kabla czujnika temperatury i kabla interfejsu użytkownika.
INFORMACJA
42
