IV Gebruikershandleiding Pedelec met ontmotor 19

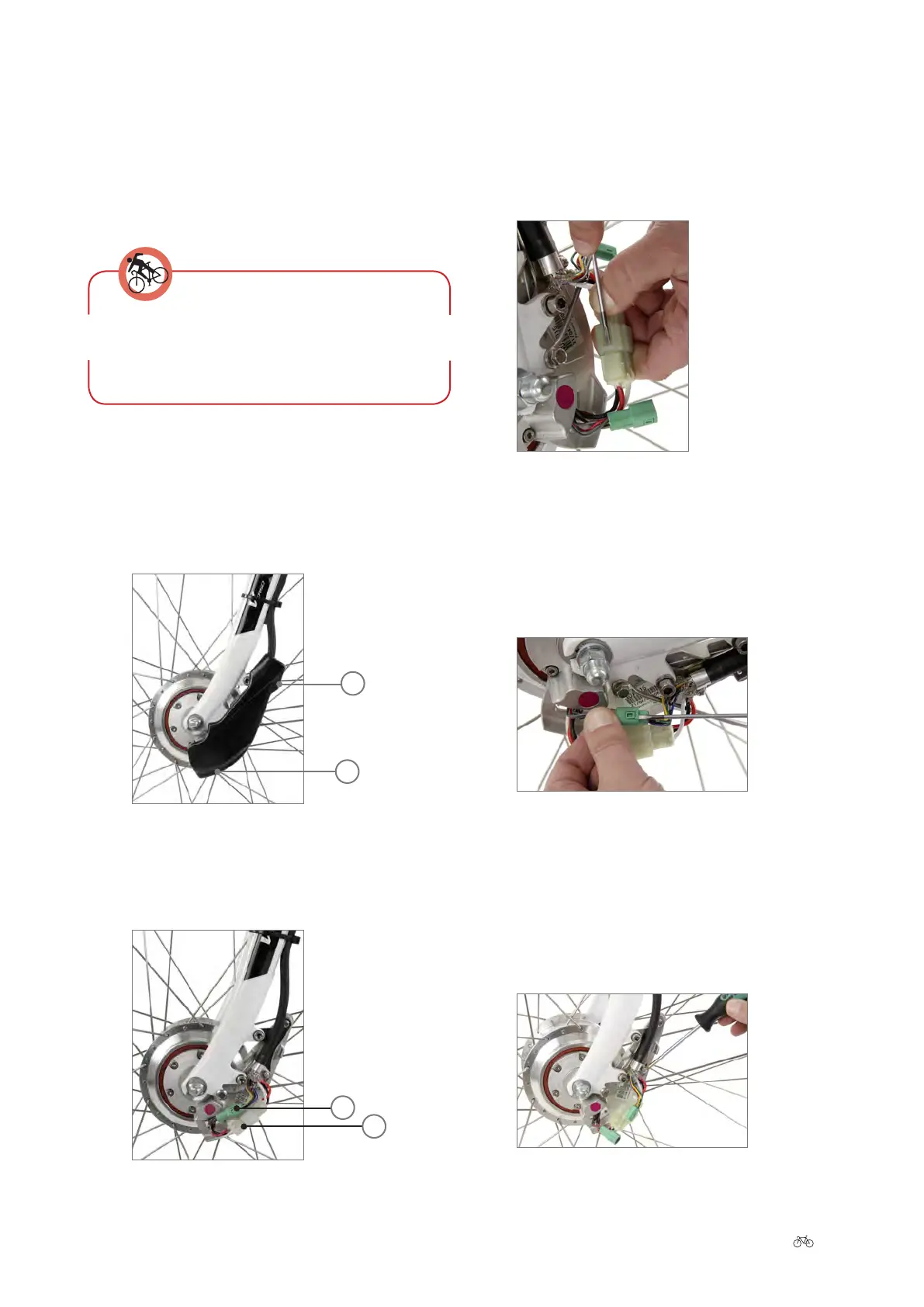

9 Voorwiel verwijderen
Omdat de motor in het voorwiel is geïntegreerd, moet u
bij het verwijderen en terugplaatsen van het voorwiel voor
het demonteren de volgende stappen uitvoeren:
› Verwijder de accu uit de Pedelec.
Verwijder voor het verwijderen van het voorwiel en
alle andere werkzaamheden aan de motor altijd de
accu om letsel te voorkomen.
› Maak de twee kleine inbusschroeven aan de plastic
afdekking links aan het voorwiel met een 3-mm-
inbussleutel los. Draai de schroeven hiervoor tegen
de richting van de wijzers van de klok in. Bewaar
de schroeven zorgvuldig. Trek de afdekking naar
links toe van de vork.
1 + 2 Inbusschroeven
1
2
› Onder de afdekking ziet u twee kabelstekkers, een
witte en een groene. U moet beide stekkers openen
en uit elkaar trekken.
1 Stekker groen
2 Stekker wit
1
2
› Om de witte stekker te openen, duwt u met een
puntig voorwerp (sleutelpunt, balpen), zoals hier-
onder afgebeeld, op het schuine vlak van het ver-
grendelmechanisme. Terwijl u het vlak naar achte-
ren duwt, kunt u de twee stekkerhelen uit elkaar
trekken.
Stekker wit
› Om de groene stekker te openen, moet u een plat,
puntig voorwerp (kleine schroevendraaier, kleine
sleutelpunt) onder het kleine lipje schuiven. Ter-
wijl u het lipje optilt, kunt u de stekkerhelen van
elkaar scheiden.
Stekker groen
› De kabels die naar de twee stekkers lopen, komen
net voor de twee stekkers uit een zwarte kunst-
stofslang. Hier zijn ze met een metalen vlechtwerk
in een metalen klem samengevat en met een kleine
kruiskopschroef gexeerd. Draai de kleine schroef
tegen de richting van de wijzers van de klok hele-
maal eruit.
Basisplaat met kabels en stekkers
