Notice d’instructions BR/BD 530/530 XL Français
32

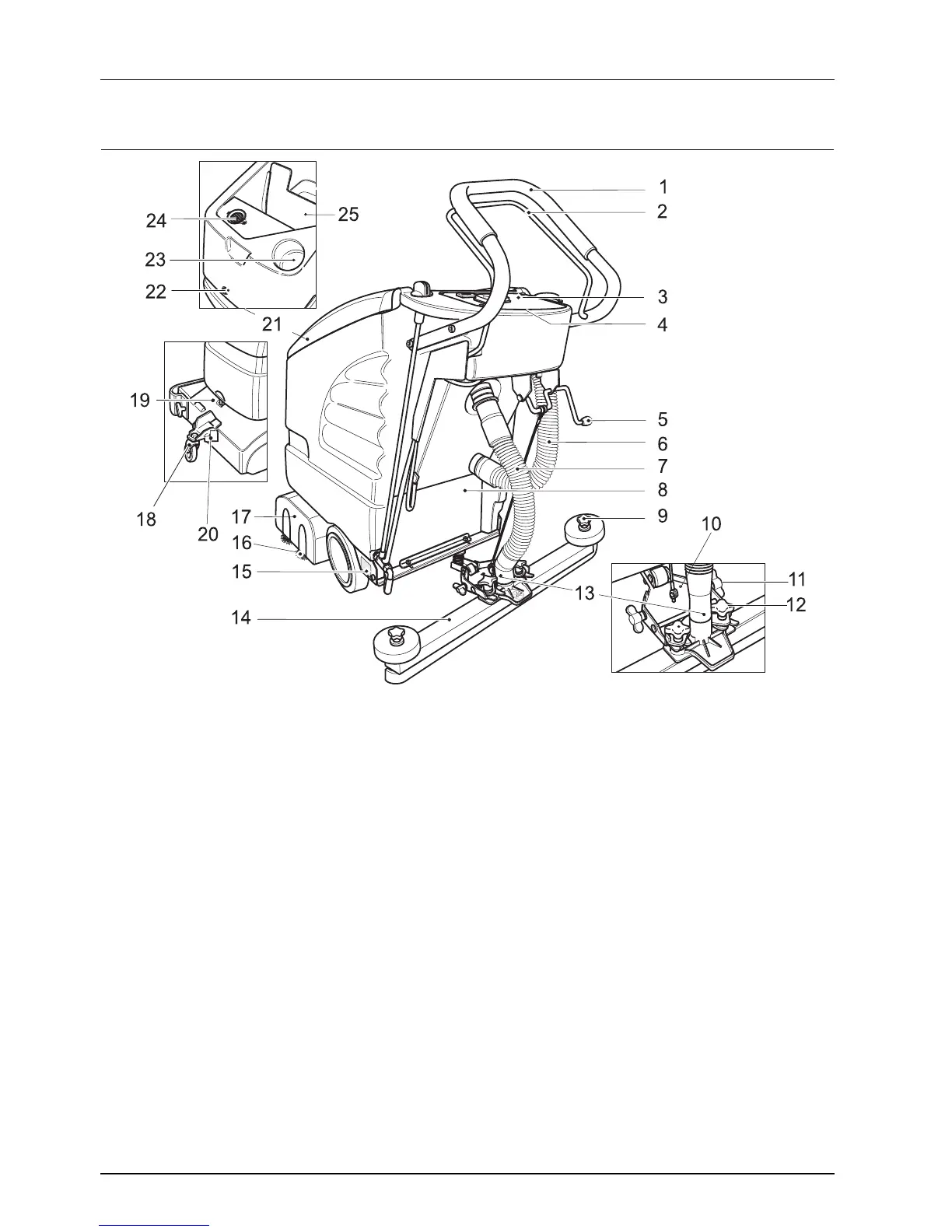

Eléments de commande et de fonction
1 Guidon de poussée
2 Levier manuel du mode Brossage
3 Pupitre de commande
4 Circuits électroniques et fusibles (sous
le pupitre de commande)
5 Levier servant à lever/abaisser la barre
d'aspiration
6 Flexible d'écoulement de l'eau sale
7 Flexible d'aspiration
8 Capot
9 Croisillons servant à changer les
raclettes d'aspiration
10 Fixation de la barre d'aspiration
11 Ecrous à ailettes servant à incliner la
barre d'aspiration.
12 Croisillon servant à fixer et incliner la
barre d'aspiration.
13 Prise de branchement du flexible
à turbine aspirante.
14 Barre d'aspiration **
15 Plaquette signalétique
16 Rouleaux-brosses (Variante BR)
Disques-brosses (Variante BD)*
17 Tête de nettoyage
18 Train de roulement
19 Poignée
20 Verrouillage
21 Couvercle
22 Vis de verrouillage du réservoir
Sous le couvercle :
23 Embout de remplissage du réservoir
d'eau propre
24 Crible à peluches
25 Réservoir d'eau sale
* Non représentées
** Non livré d'origine
