Deutsch Betriebsanleitung BR/BD 530/530 XL
5

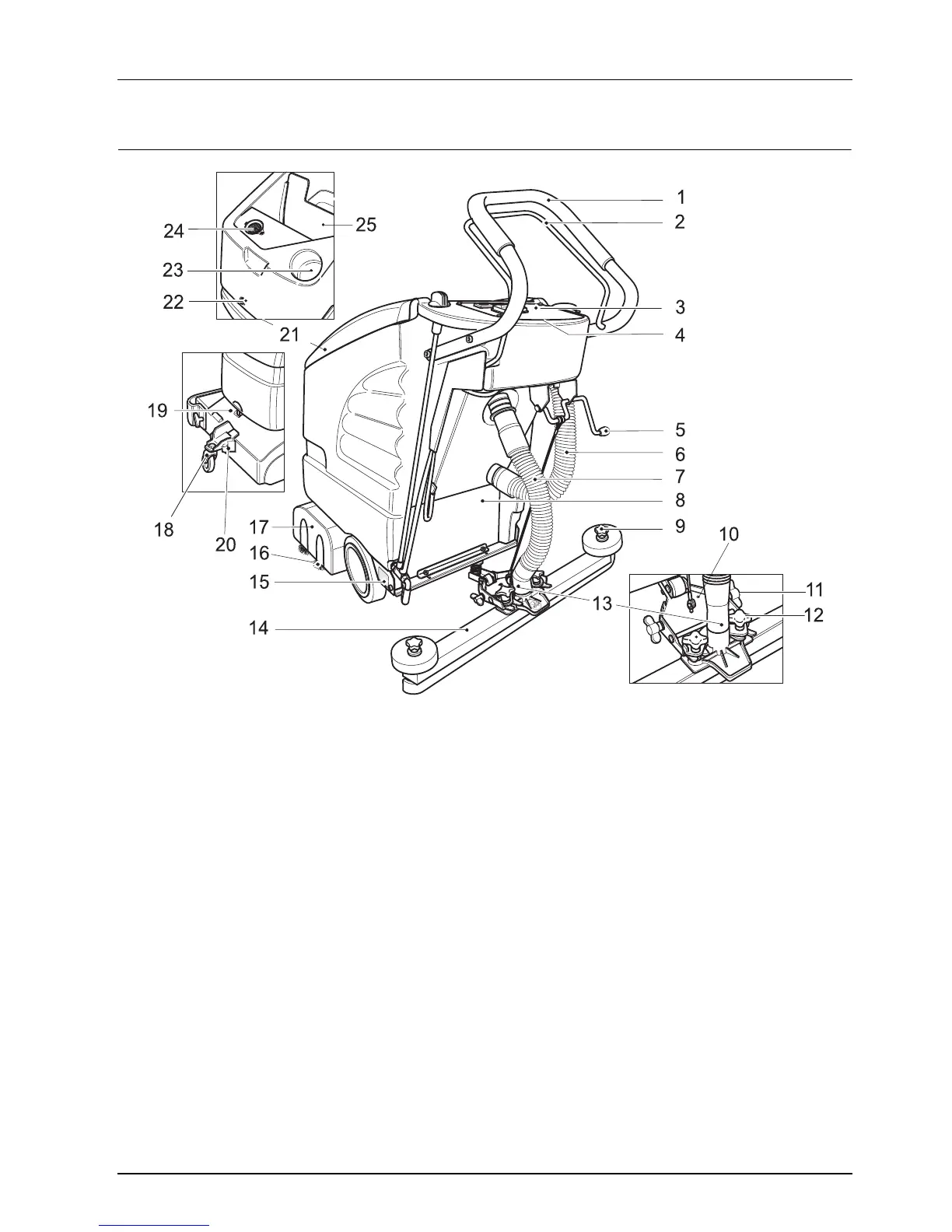

Bedien- und Funktionselemente
1 Schubbügel
2 Handhebel für Bürstbetrieb
3 Bedienpult
4 Elektronik und Sicherungen
(unter dem Bedienpult)
5 Hebel zum Anheben/Absenken des
Saugbalkens
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Abdeckung
9 Kreuzgriffe zum Austauschen der
Sauglippen
10 Saugbalkenaufhängung
11 Flügelmuttern zum Neigen des
Saugbalkens
12 Kreuzgriff zum Befestigen und
Schrägstellen des Saugbalkens
13 Anschluss Saugschlauch-Saugturbine
14 Saugbalken**
15 Typenschild
16 Bürstenwalzen (BR-Variante)
Scheibenbürsten (BD-Variante)*
17 Reinigungskopf
18 Fahrwerk
19 Handgriff
20 Verriegelung
21 Deckel
22 Schraube zur Verriegelung des
Behälters
Unter dem Deckel:
23 Einfüllstutzen Tank Frischwasser
24 Flusensieb
25 Schmutzwassertank
* nicht dargestellt
** nicht im Lieferumfang enthalten
