Nederlands Gebruiksaanwijzing BR/BD 530/530 XL
61

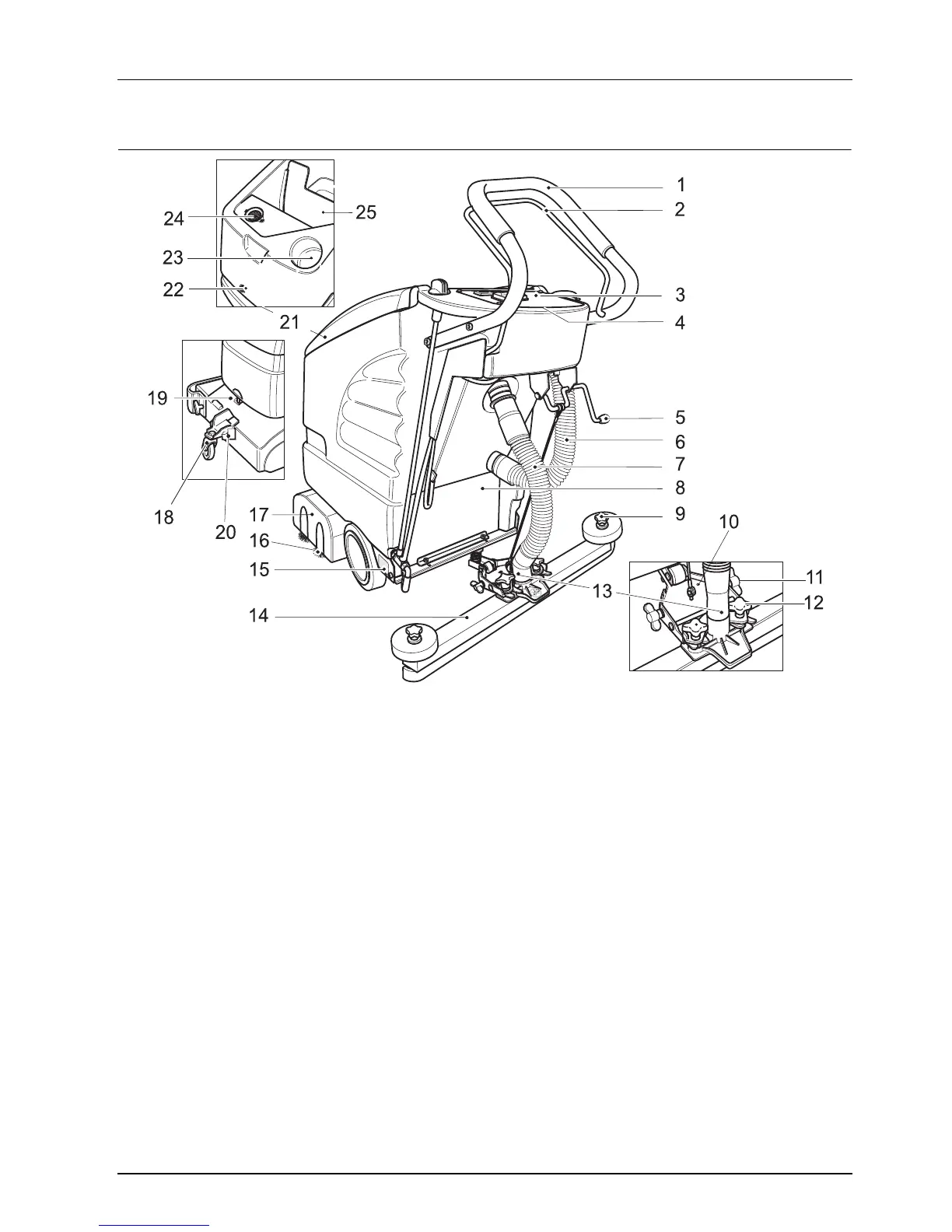

Bedienings- en functie-elementen
1 Duwbeugel
2 Hendel voor borstelfunctie
3 Bedieningspaneel
4 Elektronica en zekeringen
(onder de Bedieningspaneel)
5 Hendel voor het omhoog en omlaag
zetten van de zuigbalk
6 Afvoerslang vuil water
7 Zuigslang
8 Afscherming
9 Kruisknoppen voor het vervangen van
de zuiglippen
10 Zuigbalkophanging
11 Vleugelmoeren voor de helling van de
zuigbalk
12 Kruisknop voor het bevestigen en
schuin zetten van de zuigbalk
13 Aansluiting zuigslang zuigturbine
14 Zuigbalk**
15 Typeplaatje
16 Walsborstel (variant BR)
Schijfborstel (variant BD)*
17 Reinigingskop
18 Onderstel
19 Handgreep
20 Vergrendeling
21 Deksel
22 Schroef ter vergrendeling van het
reservoir
Onder het deksel:
23 Vulaansluitstuk tank schoon water
24 Pluizenzeef
25 Vuilwatertank
* niet afgebeeld
** niet meegeleverd
