Instrucciones de servicio BR/BD 530/530 XL Español
76

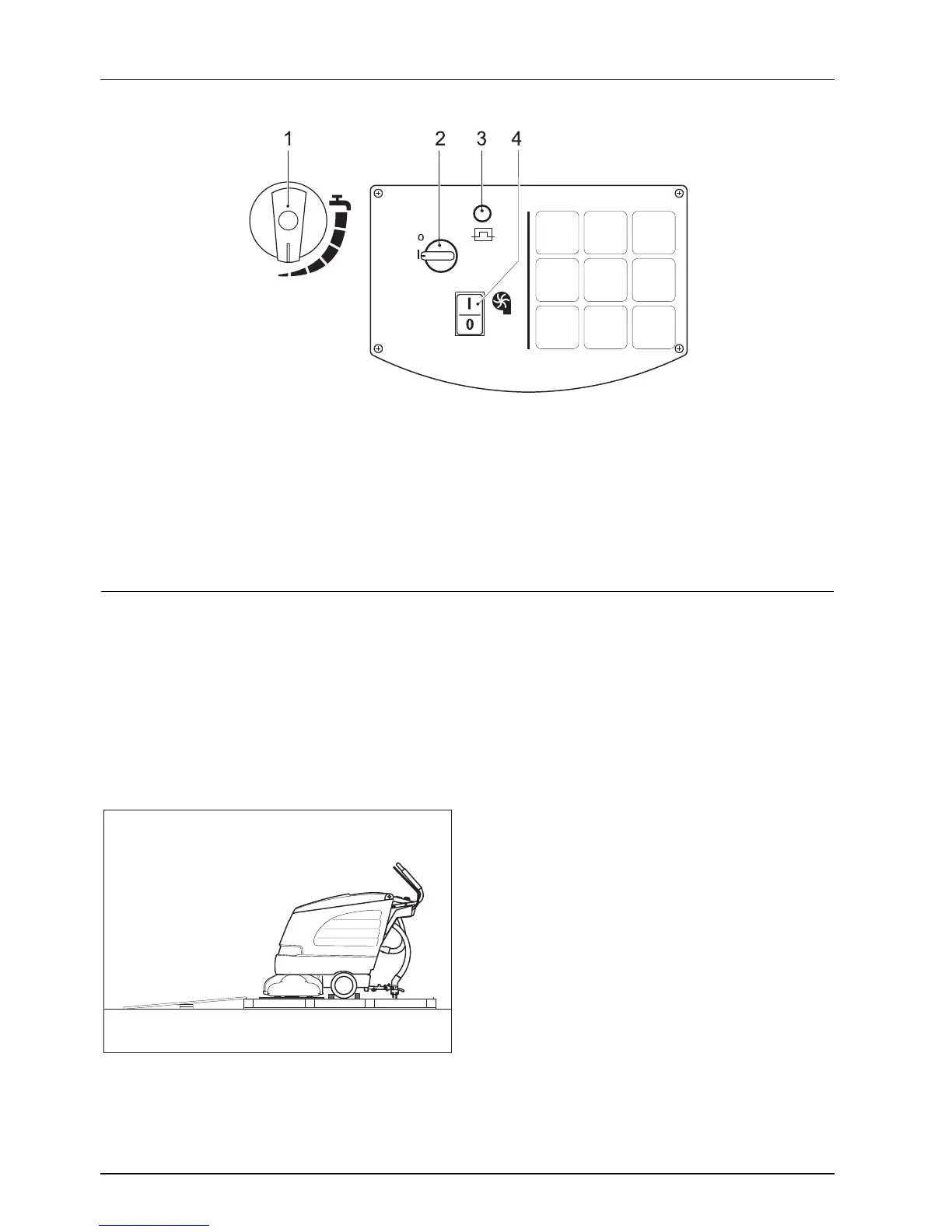

Cuadro de mandos
1 Mando dosificador del detergente
2 Interruptor principal
3 Protección contra sobrecarga
4 Interruptor para la función «Turbina de
aspiración»
Preparativos previos
a la puesta en marcha
Bajar el aparato de la paleta
n Montar y fijar el asa de empuje en el
aparato con ayuda de los cuatro tornillos
suministrados con el mismo; encajar las
caperuzas protectoras.
n Construir una rampa apoyando las
tablas laterales contra la paleta.
n Asegurarlas con clavos.
n Para mayor seguridad, colocar las
tablas más cortas debajo de la rampa.
n Retirar los listones cuadrados que
sirven parta calzar las ruedas.
n Levantar el cabezal de cepillos; retirar el
soporte de cartón.
n La máquina se puede bajar de la rampa.
Montar el labio trasero de
aspiración
n Colocar el labio de aspiración de tal
modo en la suspensión, que la chapa
perfialada quede encima de ésta.
n Apretar los mandos en cruz.
