Hrvatski – 287
PP
PP
P
ostost
ostost
ost
aja roboaja robo
aja roboaja robo
aja robo
tt
tt
t
a za čišćenjea za čišćenje
a za čišćenjea za čišćenje
a za čišćenje

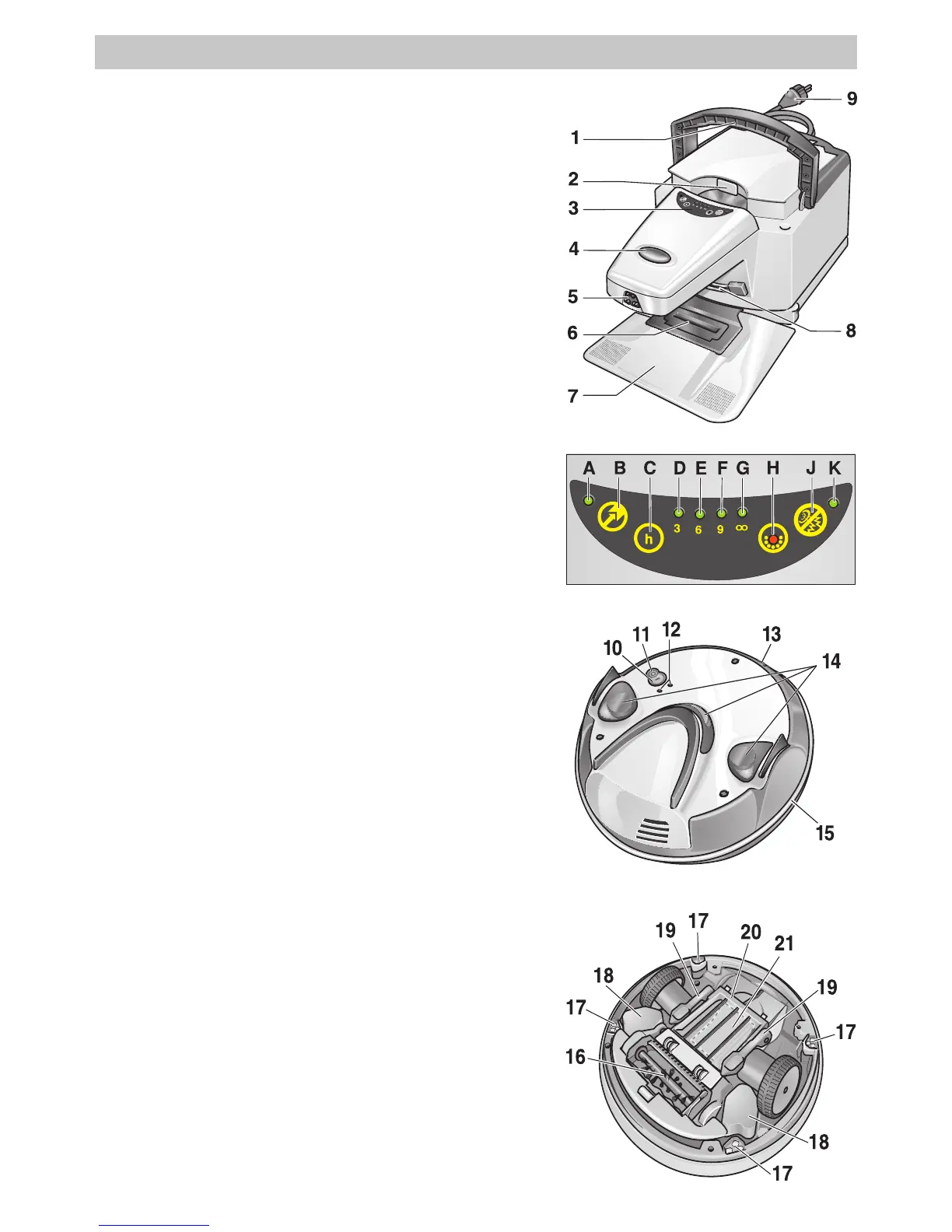

1 Preklopivi držač za prenošenje postaje
2 Zahvatno korito za otvaranje poklopca filtera
3 Poslužno polje postaja
4 Prekidač postaja UKLJ/ISKLJ
5 Infracrveni pošiljatelj
6 Otvor za usisavanje
7 Dovozna rampa robota za čišćenje
(za pristajanje uz postaju)
8 Kontakti punjenja
9 Mrežni kabel
PP
PP
P
oslužno polje postoslužno polje post
oslužno polje postoslužno polje post
oslužno polje post
aja (3)aja (3)
aja (3)aja (3)
aja (3)
A Kontrolna lampica (zelena) – parkiranje robota
B Tipka parkiranje robota uklj/isklj
C tipka izbor trajanja čišćenja
D Kontrolna lampica (zelena) – 3 sata čišćenja
E Kontrolna lampica (zelena) – 4 sata čišćenja
F Kontrolna lampica (zelena) – 9 sati čišćenja
G Kontrolna lampica (zelena) – trajno čišćenje
H Kontrolna lampica (crvena) – filter pun
J Tipka tihi rad – uklj/isklj
K Kontrolna lampica (zelena) – tihi rad
RoboRobo
RoboRobo
Robo
t za čišćenjet za čišćenje
t za čišćenjet za čišćenje
t za čišćenje
10 Tipka uključivanje robota
11 Tipka isključivanje robota
12 Svjetleći pokazivači (zeleno – rad / crveno – smetnja)
13 Kontakti punjenja
14 Odbojnik
15 Infracrveni primatelj
16 Četka
17 Senzor pada (4x)
18 Akumulator (2x)
19 Poluga za zatvaranje (2x) posude za prljavštinu
20 Poklopac posude za prljavštinu
21 Posuda za prljavštinu
PP
PP
P
oslužni elementioslužni elementi
oslužni elementioslužni elementi
oslužni elementi
