Connexion/Installation
58

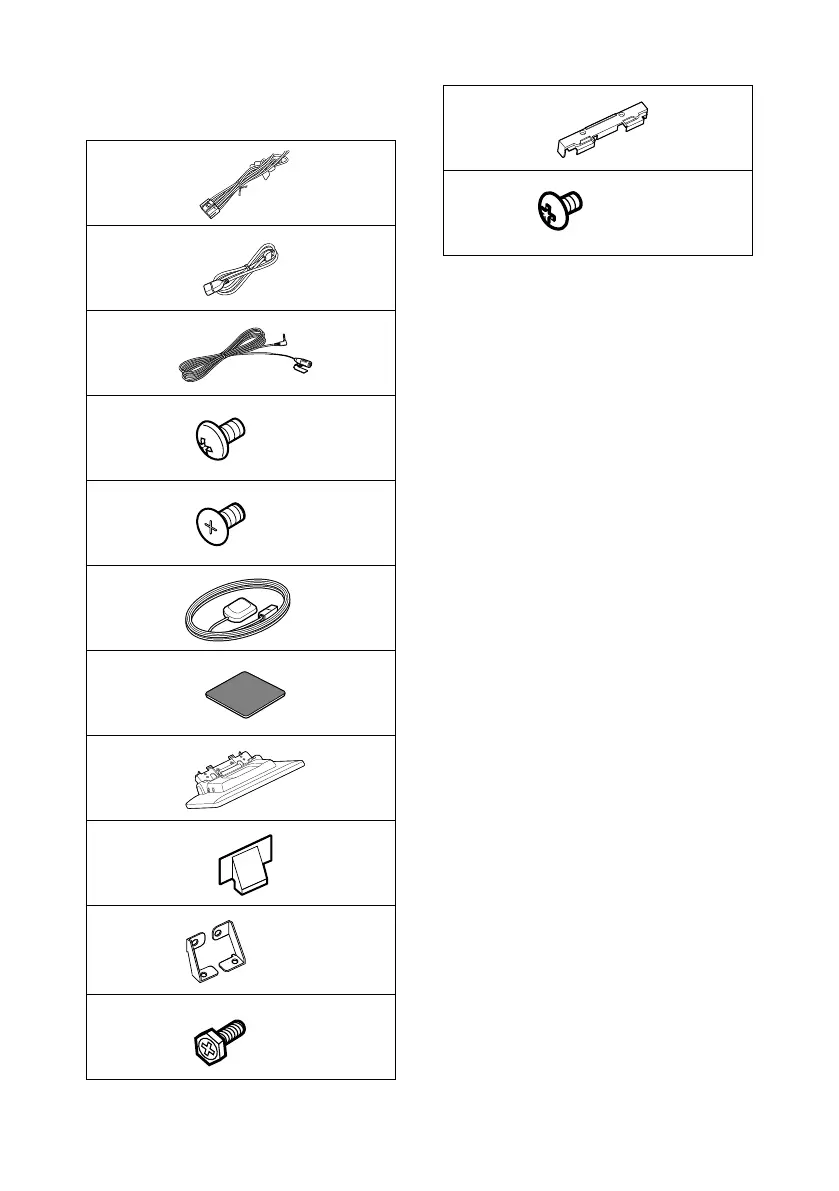

Ñ Accessoires fournis pour
l'installation
1
x1
2
(1 m)
x1
3
(3 m)
x1
4
(M5 x 8 mm)
x6
5
(M5 x 8 mm)
x6
6
(3,5 m)
x1
7
x1
8
x1
9
x2
0
Gauche/Droite
x1
-
(M5 x 8 mm)
x6
=
x1
~
(Ø3 x 6 mm)
(Noir)
x2
Ñ Procédure d'installation
1) Pour éviter les courts-circuits, retirez la clé de
contact, puis débranchez la borne ¤ de la
batterie.
2) Retirez les pièces du véhicule pour
l'installation de l'appareil et la connexion des
câbles à la borne.
3) Veillez à effectuer correctement les
connexions des câbles d'entrée et de sortie
pour chaque appareil.
4) Brancher les fils de haut-parleur du faisceau
de câblage.
5) Brancher les fils du faisceau de câblage dans
l'ordre suivant : masse, batterie, contact.
6) Déterminez la hauteur de l'unité d'affichage
et la position du curseur. Voir Distance entre
l'unité d'affichage et l'appareil principal
(p.59).
7) Branchez le connecteur du faisceau de fils sur
l'appareil.
8) Installez l'appareil principal sur le véhicule.
9) Réinstallez les pièces du véhicule.
10) Installez l'unité d'affichage.
11) Reconnectez la borne ¤ de la batterie.
12) Procédez au réglage initial.
Voir CONFIGURATION initiale (p.42).
!B5K-0761-00_20DDX_K_FP_QSG.indb 58 2020/07/02 14:26
