Connexion/Installation
60

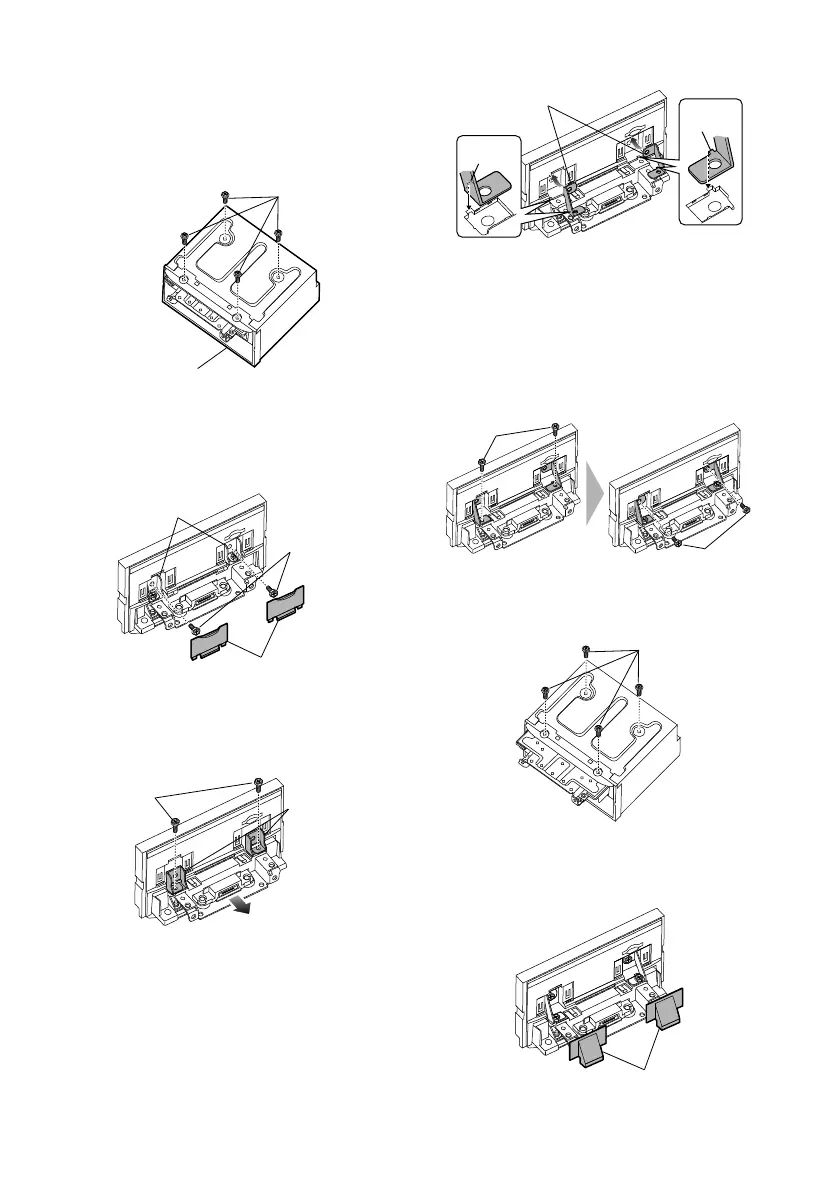

Ñ Positionner le curseur vers
l'avant
1
Retirez les quatre vis du bas de l'appareil
principal.
Appareil principal
Vis
2
Retirez les deux couvercles pour la
position arrière, puis retirez les deux vis
à tête hexagonale du support pour la
position arrière.
Vis à tête
hexagonale
Support pour
position arrière
Couvercle pour la
position arrière
3
Tirez le bloc curseur vers l'avant et retirez
les deux vis à tête hexagonale pour retirer
le support pour la position arrière.
Support pour
position arrière
Vis à tête
hexagonale
4
Installez le support pour la position avant
(accessoire 0) de chaque côté de manière
à ce que ses saillies soient alignées avec
les fentes situées sur l'appareil principal.
Projection
Projection
0
5
Fixez le support pour la position avant
au bloc curseur avec les deux vis à tête
hexagonale. Poussez le bloc curseur
jusqu'à ce qu'il s'arrête, puis fixez
le support pour la position avant à
l'appareil principal avec les deux vis à tête
hexagonale.
Vis à tête
hexagonale
Vis à tête
hexagonale
6
Réinstallez les quatre vis sur le bas de
l'appareil principal.
Vis
7
Installez le couvercle de la position avant
(accessoire 9) à deux emplacements,
comme indiqué.
9
