Conexión/Instalación
92

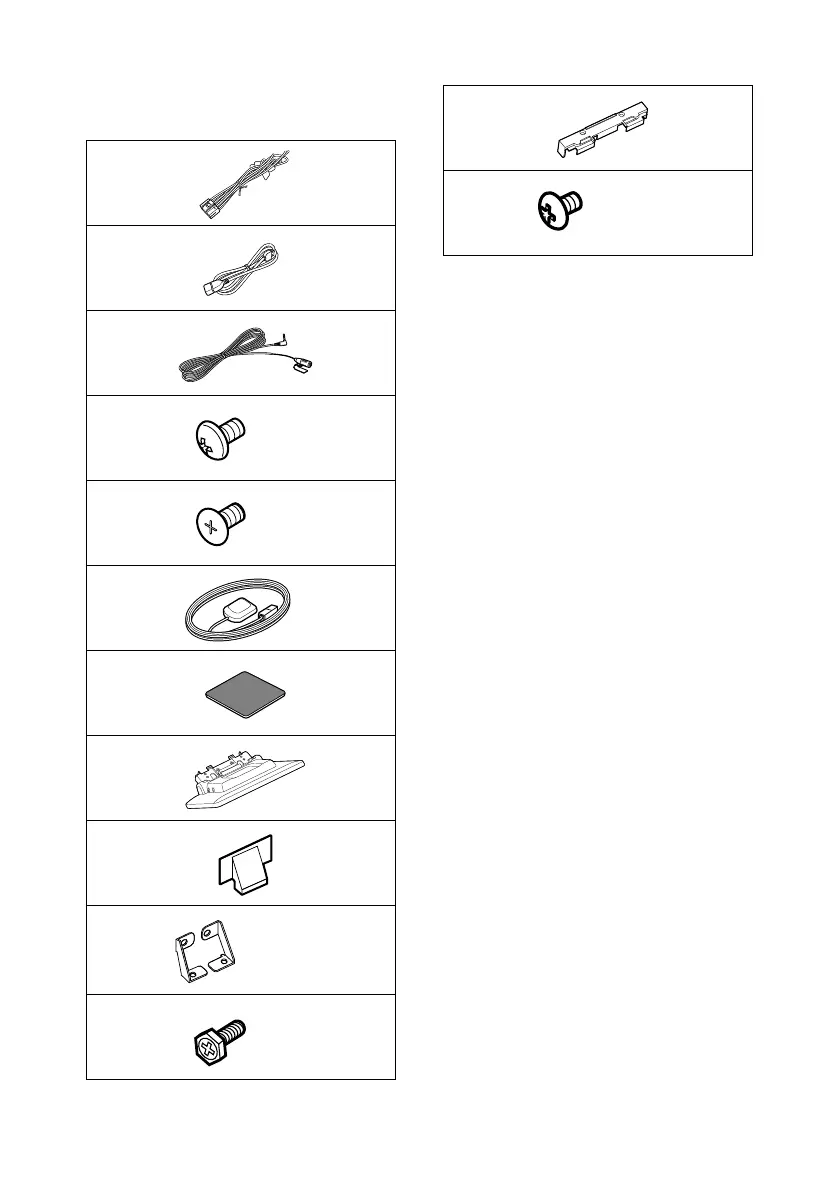

Ñ Accesorios suministrados para
la instalación
1
x1
2
(1 m)
x1
3
(3 m)
x1
4
(M5 x 8 mm)
x6
5
(M5 x 8 mm)
x6
6
(3,5 m)
x1
7
x1
8
x1
9
x2
0
Izquierda/derecha
x1
-
(M5 x 8 mm)
x6
=
x1
~
(Ø3 x 6 mm)
(Negro)
x2
Ñ Procedimiento de instalación
1) Para evitar cortocircuitos, retire la llave del
encendido y desconecte el terminal ¤ de la
batería.
2) Retire las piezas del vehículo para instalar la
unidad y conectar los cables a los terminales.
3) Realice de forma adecuada las conexiones
de los cables de entrada y salida para cada
unidad.
4) Conecte los cables del mazo de los altavoces.
5) Conecte los cables del mazo de cables en el
orden siguiente: tierra, batería, encendido.
6) Establezca la altura de la unidad de
visualización y la posición del deslizador.
Consulte Distancia entre la unidad de
visualización y la unidad principal
(P.93).
7) Conecte el mazo de cables a la unidad.
8) Instale la unidad principal en el vehículo.
9) Vuelva a instalar las piezas del vehículo.
10) Instale la unidad de visualización.
11) Conecte nuevamente el terminal ¤ de la
batería.
12) Realice la configuración inicial.
Consulte Configuración inicial (P.76).
