Conexión/Instalación
94

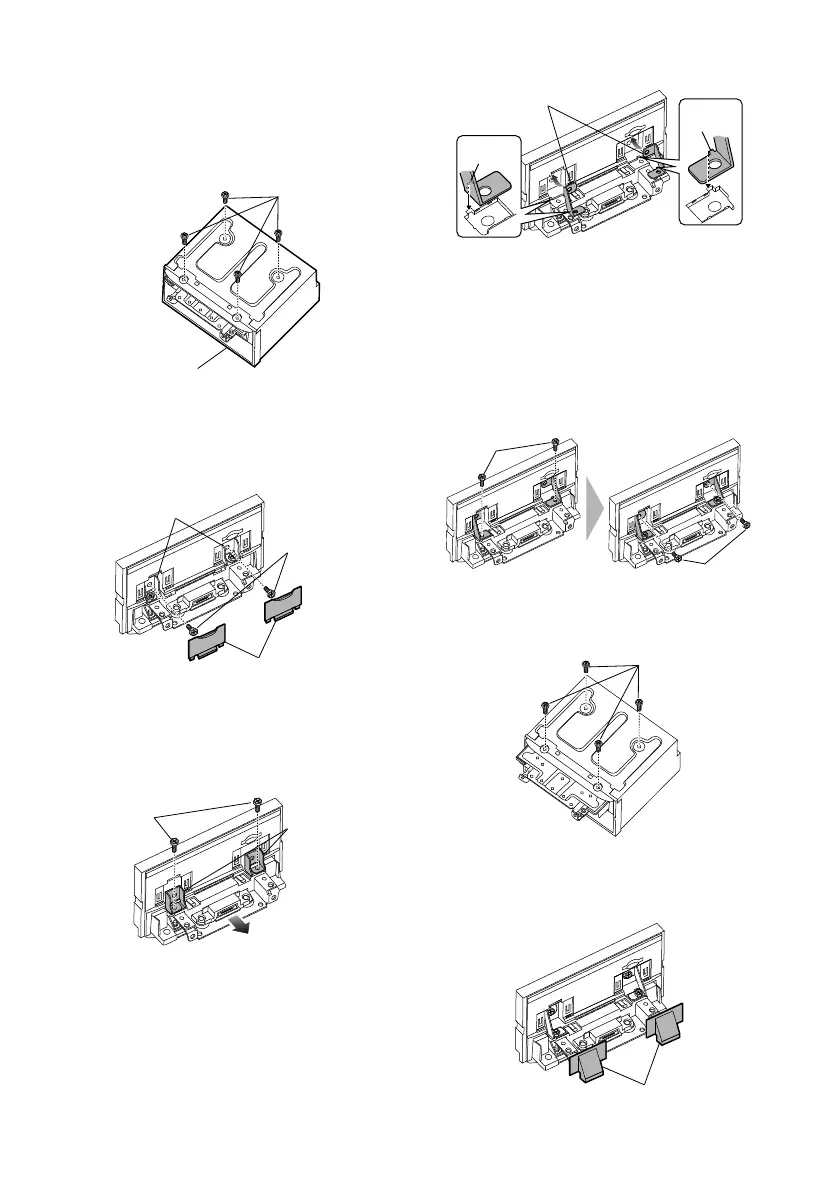

Ñ Posicionar el deslizador hacia
delante
1
Retire los cuatro tornillos de la parte
inferior de la unidad principal.
Unidad principal
Tornillo
2
Retire las dos cubiertas para la posición
trasera y, a continuación, retire los dos
tornillos de cabeza hexagonal del soporte
de la posición trasera.
Tornillo
de cabeza
hexagonal
Soporte para
posición trasera
Cubierta para
posición trasera
3
Arrastre el bloqueo del deslizador hacia
delante y retire los dos tornillos de cabeza
hexagonal para desmontar el soporte de
la posición trasera.
Soporte para
posición trasera
Tornillo
de cabeza
hexagonal
4
Instale el soporte de la posición delantera
(accesorio 0) en ambos lados de manera
que sus salientes queden alineados con
las ranuras de la unidad principal.
Saliente
Saliente
0
5
Fije el soporte de la posición delantera
en el bloqueo del deslizador con los dos
tornillos de cabeza hexagonal. Arrastre
el bloqueo del deslizador hasta que se
detenga y, a continuación, fije el soporte
de la posición delantera a la unidad
principal con los dos tornillos de cabeza
hexagonal.
Tornillo de cabeza
hexagonal
Tornillo de cabeza
hexagonal
6
Vuelva a instalar los cuatro tornillos en la
parte inferior de la unidad principal.
Tornillo
7
Instale la cubierta de la posición
delantera (accesorio 9) en las dos
ubicaciones tal y como se muestra.
9
