Подключение/установка
127Pyccкий

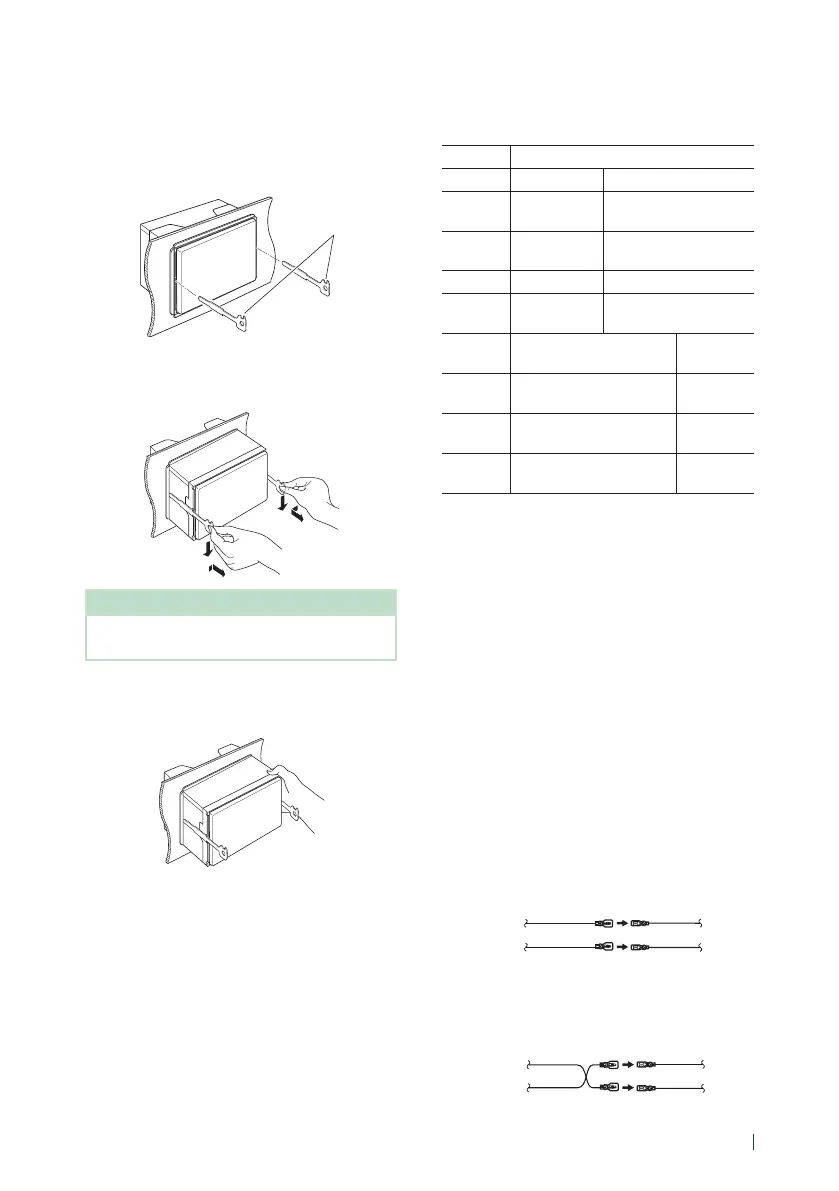

Ñ Демонтаж устройства
1) Снимите декоративную панель. (c.126)
2) Вставьте два ключа-съемника
(принадлежность5) в слоты с каждой
стороны, как показано на рисунке.
5
3) Опустите ключ-съемник вниз и наполовину
вытяните устройство, нажимая во
внутреннюю сторону.
ПРИМЕЧАНИЕ
• Будьте осторожны, чтобы не пораниться
захватами ключа-съемника.
4) Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить
его.
Ñ Руководство к функциям
разъема жгута проводов
(принадлежность 1)
Контакт Цвет и функция
A-4 Желтый Аккумулятор
A-5 Синий/
Белый
[2]
Управление питанием
A-6 Оранжевый/
Белый
Регулятор света
A-7 Красный Зажигание (ACC)
A-8 Черный Подключение
заземления
B-1/ B-2 Пурпурный (+)/
Пурпурный/Черный (-)
Задний
правый
B-3/ B-4 Серый (+)/
Серый/Черный (-)
Передний
правый
B-5/ B-6 Белый (+)/
Белый/Черный (-)
Передний
левый
B-7/ B-8 Зеленый (+)/
Зеленый/Черный (-)
Задний
левый
Для получения подробной информации см.
Подключение проводов к клеммам (c.128).
*Сопротивление динамика: 4-8 Ом
[1] [2]: Синий/белый провод имеется в двух проводах
- [1] и [2]. Общий вывод синего/белого
провода ([1] + [2]): 12 В = 350 мА
#ПРЕДУПРЕЖДЕНИЕ относительно
разъема ISO
Расположение контактов для разъемов ISO зависит
от типа автомобиля, на котором Вы передвигаетесь.
Обязательно выполните надлежащие соединения
для предотвращения повреждения устройства.
Соединение по умолчанию для жгута проводов
описано в пункте (1) ниже. Если контакты разъема
ISO заданы, как описано в пункте (2), выполните
подключение, как описано. Обязательно подключите
кабель снова, как показано в пункте (2) ниже,
для установки этого устройства в автомобили
Volkswagen и т.д.
(1): Настройка по умолчанию
Красный контакт (контакт A-7) разъема ISO связан
с зажиганием, а желтый - (контакт А-4) связан с
постоянной подачей питания.
Красный (кабель зажигания)
Желтый (Кабель батареи) Желтый (контакт А-4)
Красный (контакт А-7)
Устройство Автомобиль
(2)
Красный контакт (контакт A-7) разъема ISO
подключен к постоянной подаче питания, а желтый -
(контакт А-4) связан с зажиганием.
Красный (кабель зажигания)
Желтый (Кабель батареи) Желтый (контакт А-4)
Красный (контакт А-7)
Устройство Автомобиль
