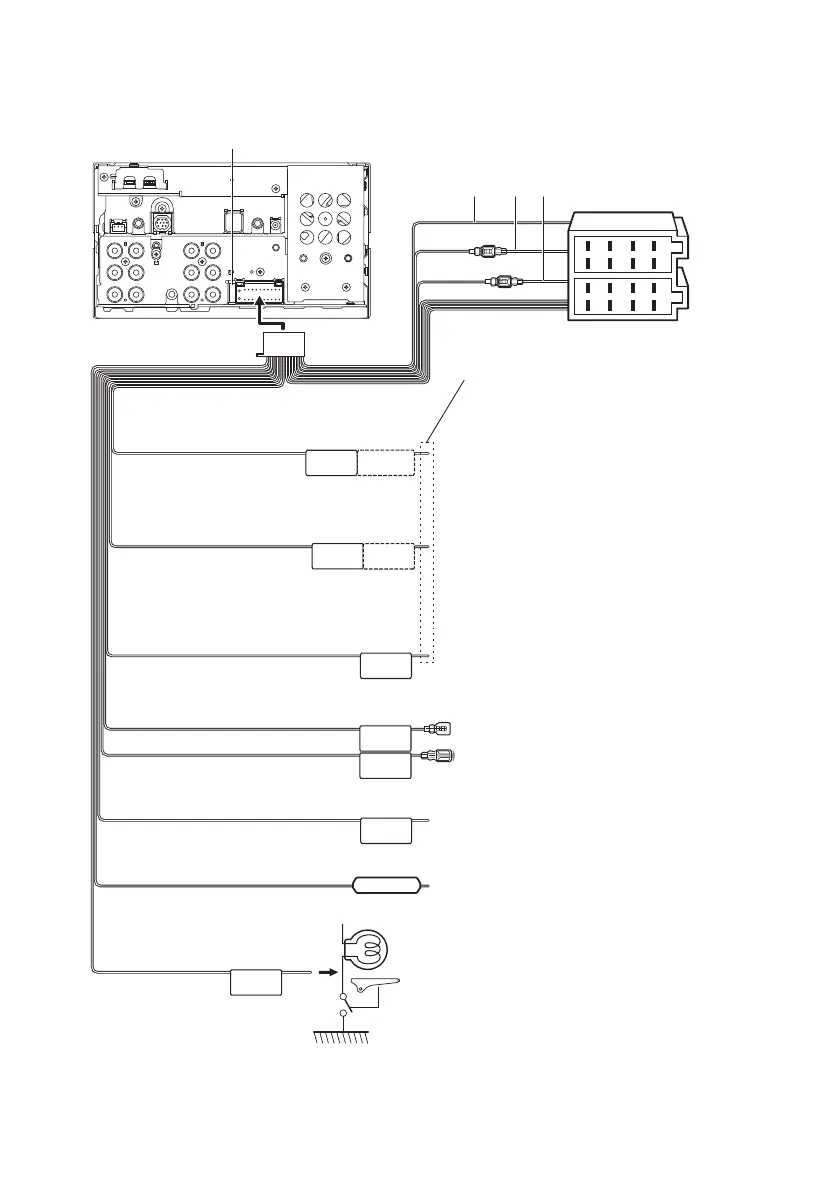

Connexion/Installation
32
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
CAM+
CAM–
S SENS
Fusible (15 A)
À brancher à la borne de commande motorisée avec
l'amplificateur de puissance en option, ou à la borne
d'alimentation de l'amplificateur de puissance d'une
antenne de type film ou courte.
Bleu/Blanc
[1]
(Câble de commande de puissance/commande
d'antenne)
Vert/Blanc
Vert/Rouge
Vers la borne de commande de la caméra de la série
CMOS-3xx (accessoire en option)
Connectez à la borne qui est mise à la masse lorsque le
téléphone sonne ou pendant les conversations.
Marron
(Fil de commande de la sourdine)
Violet/Blanc
(câble du capteur de marche arrière) (2 m)
Rose
(Entrée d'impulsion de vitesse) (2 m)
Bleu ciel/Jaune
(Câble de la télécommande au volant)
Connexion au faisceau du feu de marche arrière du
véhicule lors de l'utilisation de la vue arrière de la
caméra.
Se connecter au faisceau d'impulsion de vitesse du
véhicule.
Ne coupez pas l'étiquette «S SENS» sous peine
d'entraîner une panne.
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au volant,
vous avez besoin d'un adaptateur de télécommande
spécial (non fourni) qui correspond à votre véhicule.
Si aucune connexion n'est faite, ne laissez pas le
câble sortir de la languette.
Accessoire 1
Connexion au commutateur de détection du frein à main.
Vert clair
(câble du détecteur de stationnement)
(2 m)
Par mesure de sécurité, connectez
le détecteur de stationnement.
A B C
A : Noir (Conducteur de terre)
B : Jaune (Câble de la batterie)
C : Rouge (Câble d'allumage)
[1] [2]: Bleu/Blanc est fourni en 2 fils, [1] et [2]. Sortie totale du fil bleu/blanc ([1] + [2]) : 12 V = 350 mA
Connecteur B
Connecteur A
Ñ Connexion des fils aux bor
Autre câble : Non utilisé.
