Conexión/Instalación
95Español

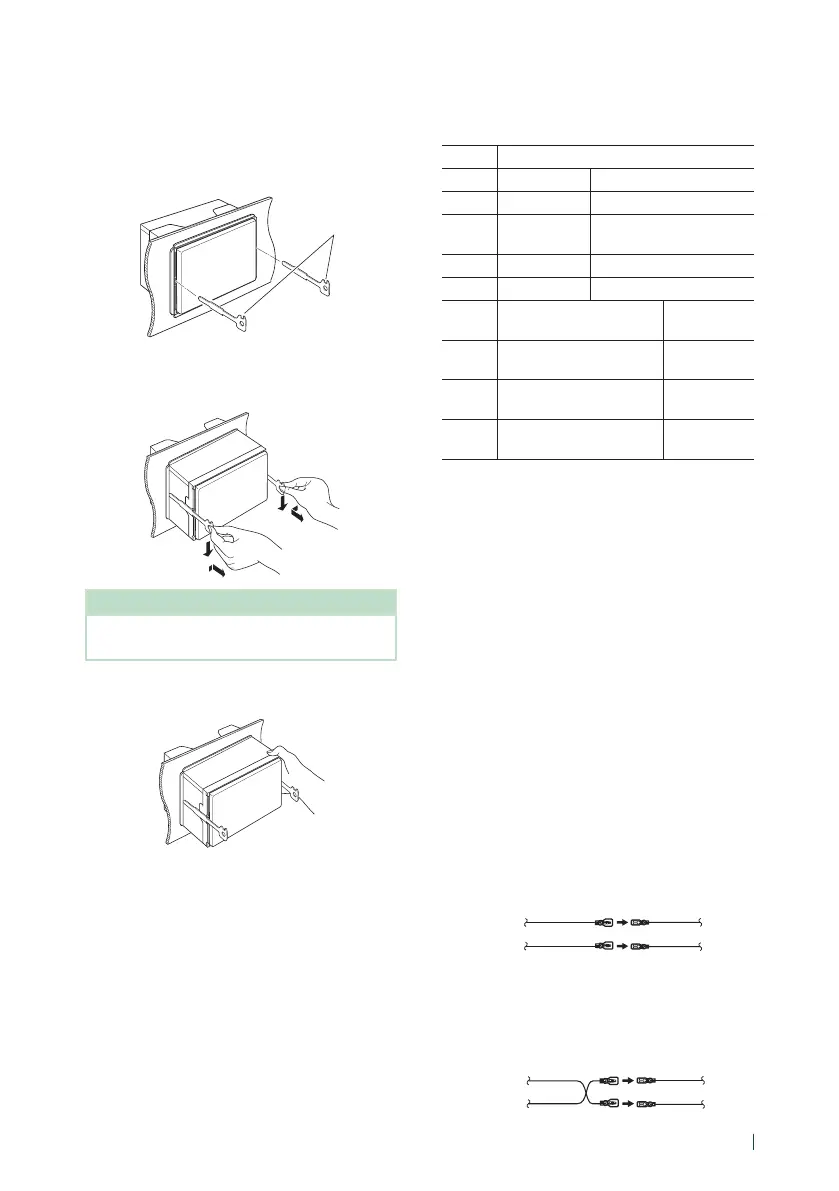

Ñ Desmontaje de la unidad
1) Retire la placa de montaje. (P.94)
2) Introduzca las dos llaves de extracción
(accesorio5) profundamente en las ranuras
de cada lado, tal y como se muestra.
5
3) Mueva la llave de extracción hacia abajo y
extraiga la unidad hasta la mitad mientras
presiona hacia dentro.
NOTA
• Tenga cuidado de no hacerse daño con los
pasadores de bloqueo de la llave de extracción.
4) Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
Ñ Guía de funciones de los
conectores del mazo de
conductores (accesorio 1)
Patilla Color y función
A-4 Amarillo Batería
A-5 Azul/Blanco
[2]
Control de alimentación
A-6 Naranja/
blanco
Atenuación de la
iluminación
A-7 Rojo Encendido (ACC)
A-8 Negro Conexión a tierra (masa)
B-1/ B-2 Púrpura (+) /
Púrpura/Negro (–)
Trasero
derecho
B-3/ B-4 Gris (+) / Gris/Negro (–) Delantero
derecho
B-5/ B-6 Blanco (+) /
Blanco/Negro (–)
Delantero
izquierdo
B-7/ B-8 Verde (+) / Verde/Negro (–) Trasero
izquierdo
Para obtener más información, consulte
Conexión de los cables a los terminales
(P.96).
*Impedancia del altavoz: 4-8 Ω
[1] [2]: El cable azul/blanco proporciona dos cables, [1] y
[2]. Salida total del cable azul/blanco ([1] + [2]):
12 V = 350 mA
#AVISO para la conexión del conector
ISO
La disposición de las patillas de los conectores ISO
depende del tipo de vehículo. Asegúrese de efectuar
las conexiones de manera apropiada para evitar que
se dañe la unidad. El ajuste de fábrica para la conexión
del mazo de conductores se describe más abajo en
(1). Si las patillas del conector ISO están dispuestas
tal como se describe en (2), efectúe la conexión de la
manera indicada en la ilustración. Asegúrese de volver a
conectar el cable como se indica en (2) a continuación
para instalar la unidad en vehículos Volkswagen, etc.
(1): Ajuste predeterminado
La patilla A-7 (roja) del conector ISO del vehículo está
interconectada con el encendido, mientras que la
patilla A-4 (amarilla) está conectada a la fuente de
alimentación constante.
Rojo (cable de encendido)
Amarillo (cable de la batería) Amarillo (patilla A 4)
Rojo (patilla A 7)
Unidad Vehículo
(2)
La patilla roja (A-7) del conector ISO del vehículo está
conectada a la fuente de alimentación constante,
mientras que la patilla amarilla (A-4) está interconectada
con el encendido.
Rojo (cable de encendido)
Amarillo (cable de la batería) Amarillo (patilla A 4)
Rojo (patilla A 7)
Unidad Vehículo
