6
|
DNX7220

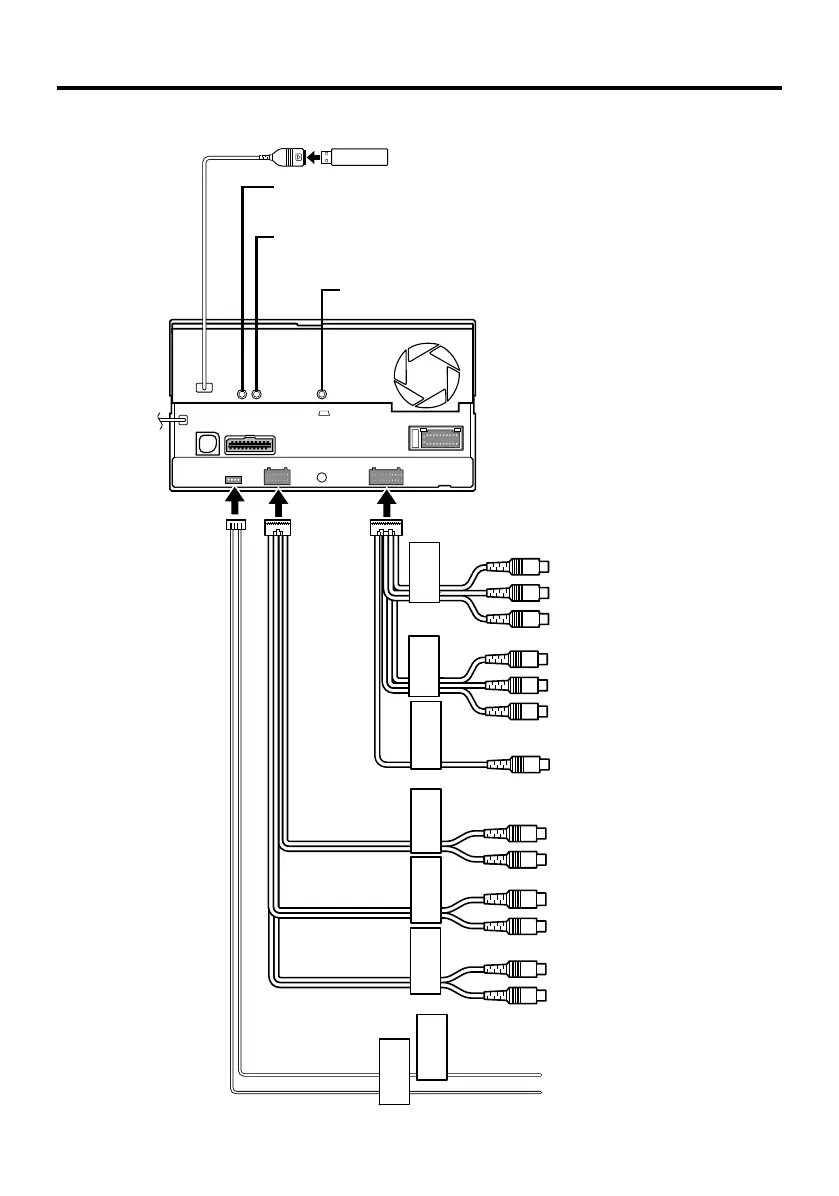

System Connection
CAMERA
REAR VIEW
AV IN1
FRONT
REAR
WOOFER
SUB
RELAY 2
RELAY 1
AV OUT
Front Preout
• Audio left output (White)
• Audio right output (Red)
Rear Preout
• Audio left output (White)
• Audio right output (Red)
Subwoofer Preout
• Audio left output (White)
• Audio right output (Red)
Rear View Camera Input
Video input (Yellow)
Audio/Video Input1
Video input (Yellow)
• Audio left input (White)
• Audio right input (Red)
Audio/Video Output
Video output (Yellow)
• Audio left output (White)
• Audio right output (Red)
To Relay Box
Accessory
2
USB terminal
USB device
(commercially available)
Video Input2
Resistance-free mini plug
(3.5φ)
Audio Input2
Resistance-free stereo type mini plug(3.5φ)
Accessory
3
Accessory 4
Do not connect.
