Kessel Aqualift F Basic Installation And Operating Manual

(1) Netzanschluss
(A) Braun
(B) Blau
(C) Grün/Gelb
(2) Abwasserpumpe
(D) Grün/Gelb
(E) Blau
(F) Braun
(3) Schwimmerschalter
(K) Gelb
(L) Weiß
(M) Rosa
(N) Braun
(O) Grau
(P) Grün
(Q) Nicht belegt
(4) Alarm
(T) Anschluss für externen Fernsi-
gnalgeber/ potentialfreien Kontakt
(U) Anschluss für externen Fernsi-
gnalgeber/ potentialfreien Kontakt

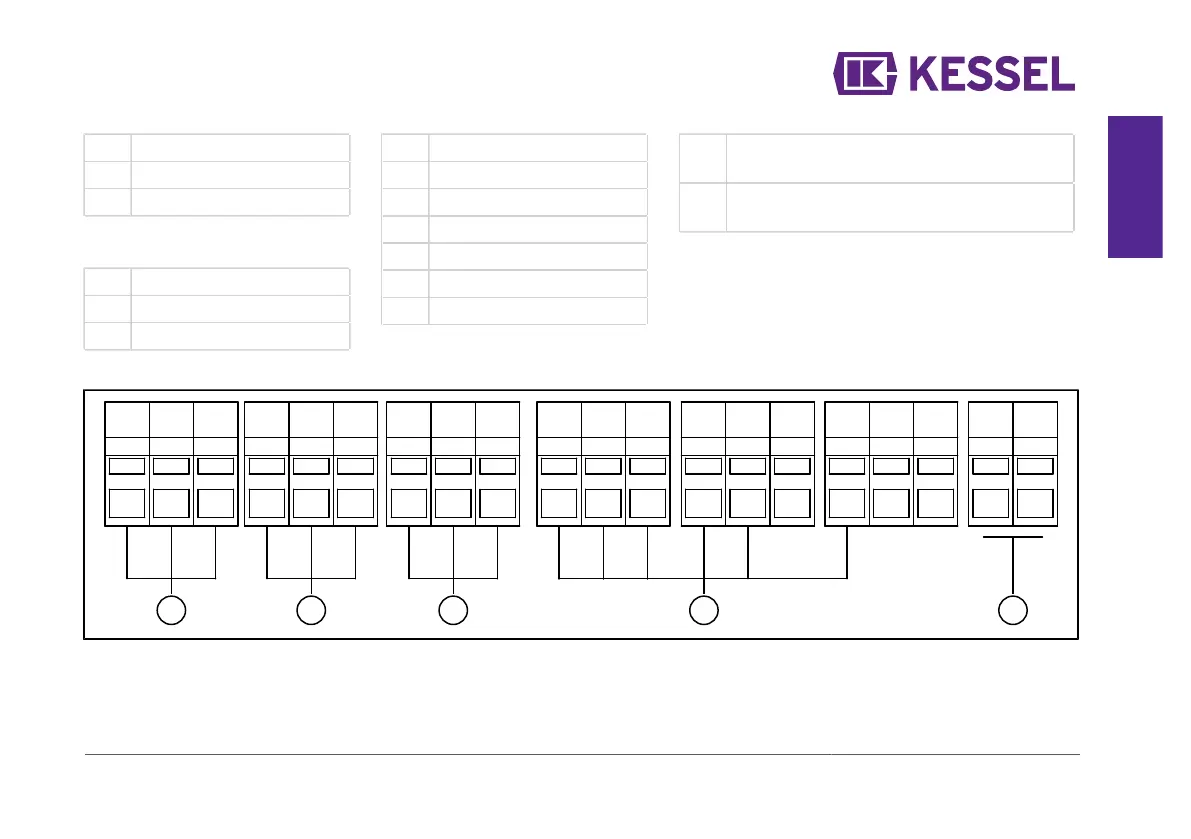

Anschlussplan (Duo Tronic)
1
2 3 4 5
L
N
PE
PE
N
L PE
N L - I3 -I1 - I2 - +
N O P
I4 - #
Q R S T UK L M
G
H J
D
E
F
A
B
C
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 31 / 144
