Istruzioni per l’installazione e l’uso 101 016-059
4.4 Montaggio di entrata e tubo vuoto per cavi

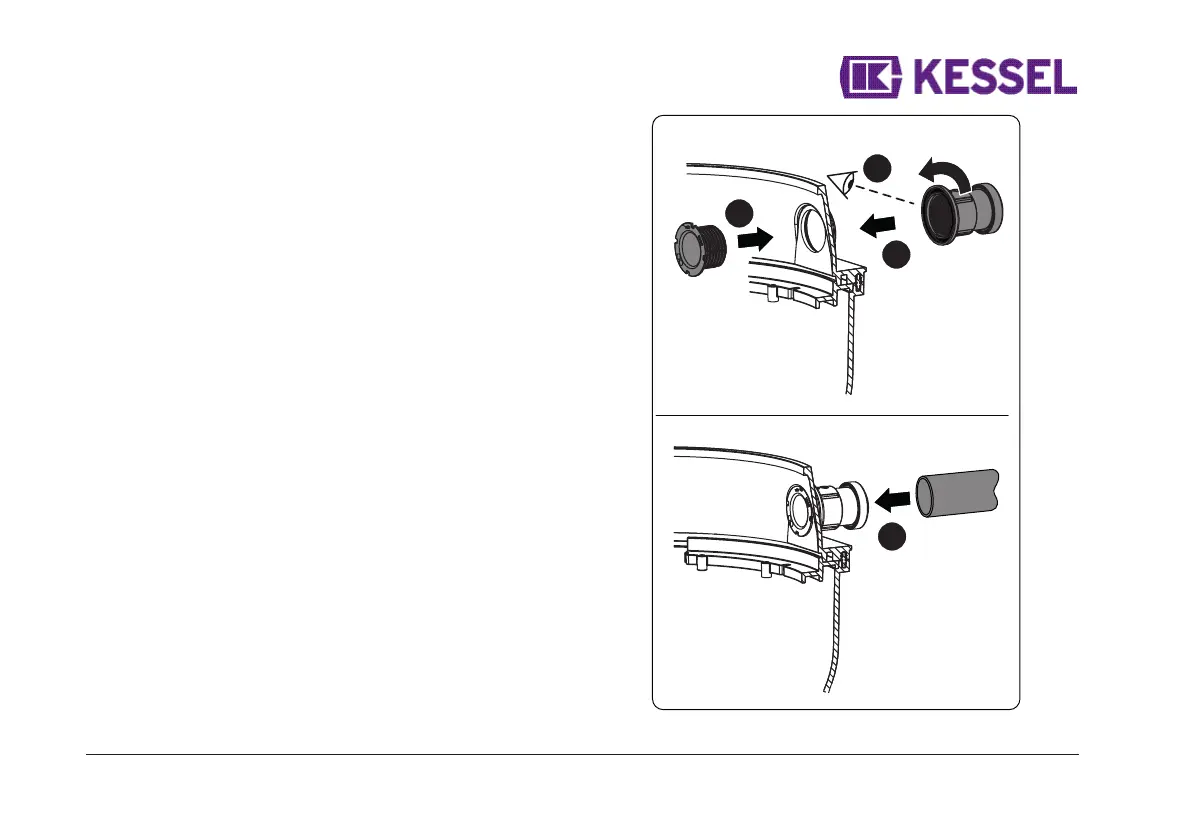

Bocchettone di collegamento del tubo vuoto per cavi (DN50)
:
L Il tubo vuoto per cavi deve essere realizzato con delle curve massime di 45°.
Controllare che la guarnizione sia nel bocchettone. ➊
Inserire il contropezzo del bocchettone nell’apertura prevista dall’interno. ➋
Serrare manualmente il bocchettone sul contropezzo, in modo da garantire
l’ermeticità. ➌
Spingere la tubazione fino all’arresto. ➍
Ripetere questi passi per l’entrata.
Montaggio del condotto di alimentazione:
Spingere il tubo ad alta temperatura con manicotto doppio (DN 100) o manicotto
a saldare PE sul bocchettone di alimentazione prefabbricato (opposto al tubo
vuoto per cavi) e collegare saldamente.
Controllare il posizionamento del contenitore e la sede salda del collegamento
sul bocchettone di alimentazione.
Fig. [10]
2
4
1
3
