Instrukcja zabudowy i obsługi 153 016-059
4.2 Umieszczenie urządzenia
Zbiornik urządzenia należy ustawić poziomo na warstwie wyrównawczej.
Alternatywnie zbiornik urządzenia można przymocować przez wprowadze-
nie drążków gwintowanych (maks. M10) w otwory na krawędzi zbiornika.
Włożyć uszczelkę wargową profilowaną w rowek mocujący w zbiornik
urządzenia.
Wyznaczyć wysokość do planowanej górnej krawędzi podłogi, sprawdzając
przy tym, czy konieczne jest zainstalowanie dodatkowej przedłużki.
Nasada posiada regulację wysokości. Uwzględnić jednak minimalną głębo-
kość montażową (47 mm) nasady. Opcjonalnie nasadę można odpowiednio
skrócić.
Zamontować na próbę nasadę i pokrywę.
L Pokrywa służy jednocześnie za ochronę na czas budowy.
L Aby zapewnić łatwiejszy demontaż nasady, można dodatkowo nasmaro-
wać profilowaną uszczelkę wargową.

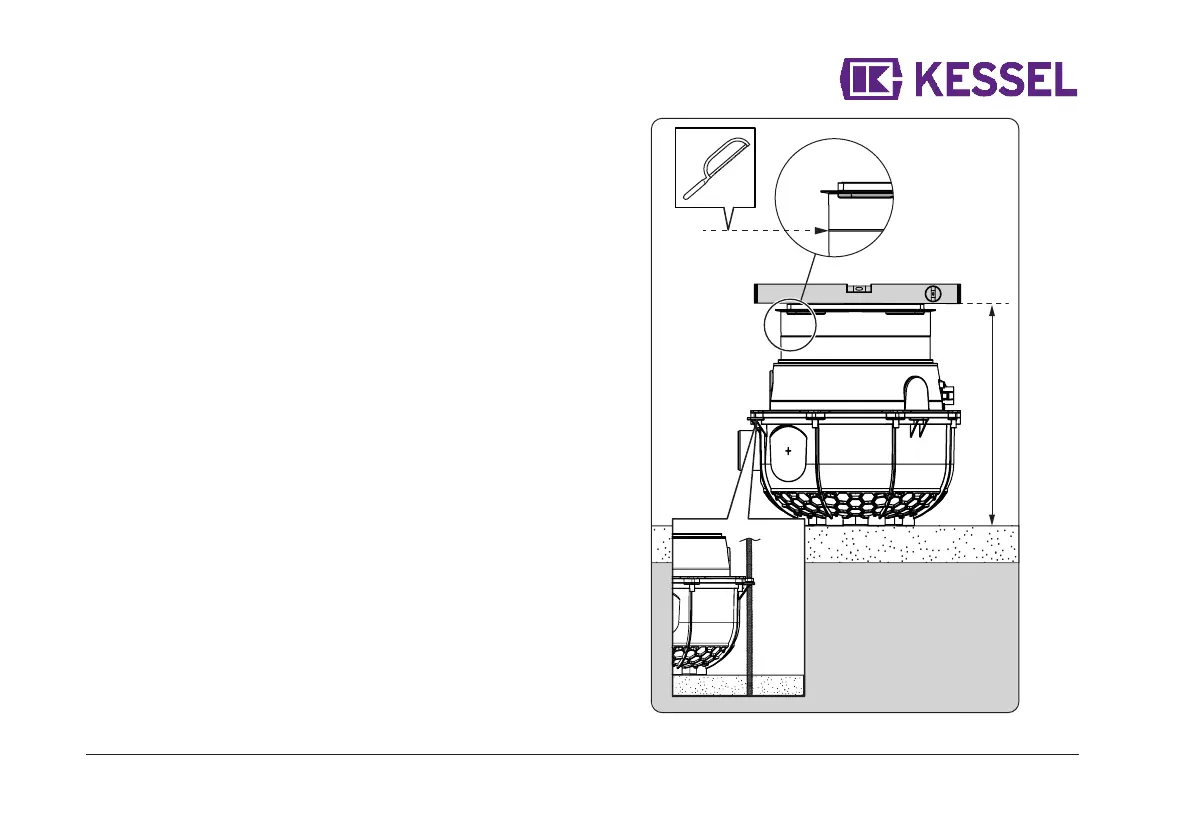

Rys. [6]
Max.
