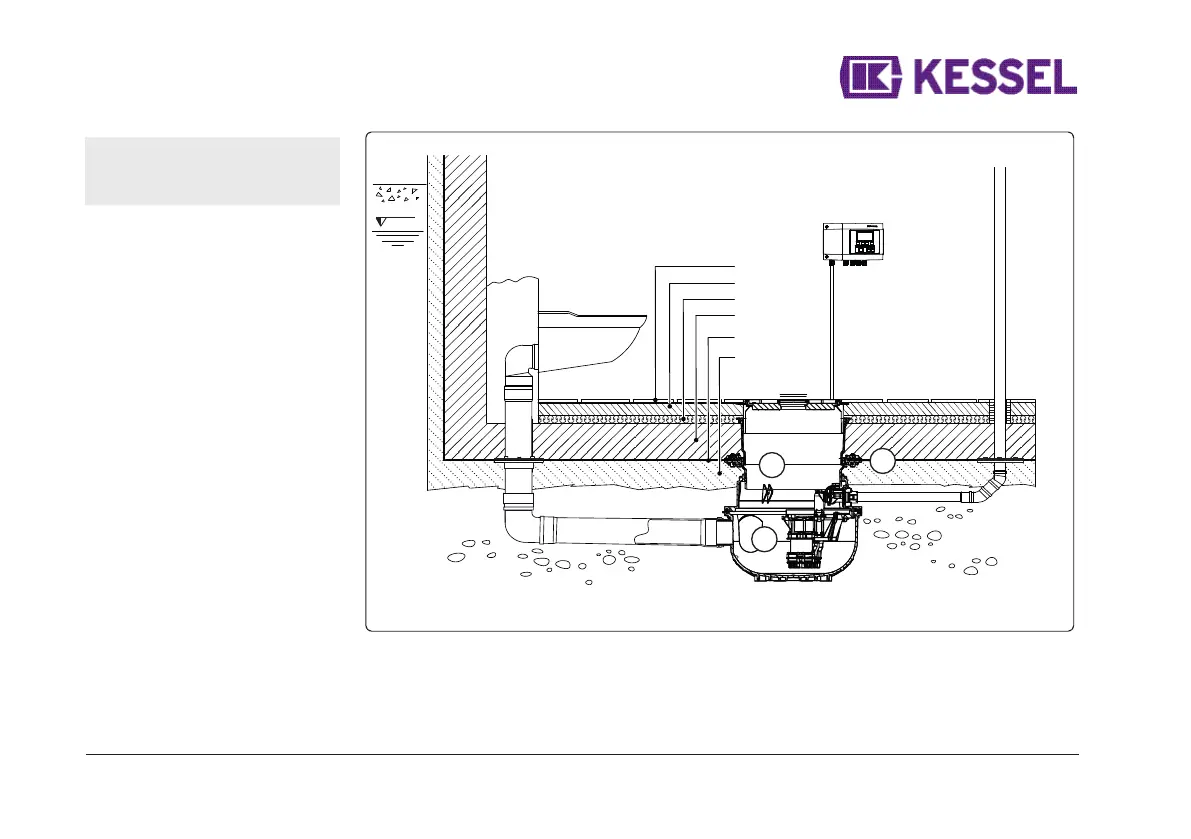

Esempio di installazione “vasca nera”
* Specchio d’acqua freatica max previsto, 3m max consentiti.
Fig. [8]
g
a
b
c
d
h
BWS*
e
f
3
2
1
Pos. n°
“Fig.
[8]”
Esempio di installazione
“vasca nera”
(1)
Aqualift F
(2)
Kit di guarnizioni, cod.art.
83073:
Sezione di estensione con
flangia e contro-flangia
(3)
Sezione di estensione
cod.art. 83070
a
Piastrelle
b
Massetto
c
Isolamento
d
Pavimento in calcestruzzo
e
Tenuta
f
Calcestruzzo protettivo
g
Quadro elettrico
h
Condotto di mandata
BWS*
Livello acqua di riferimento
