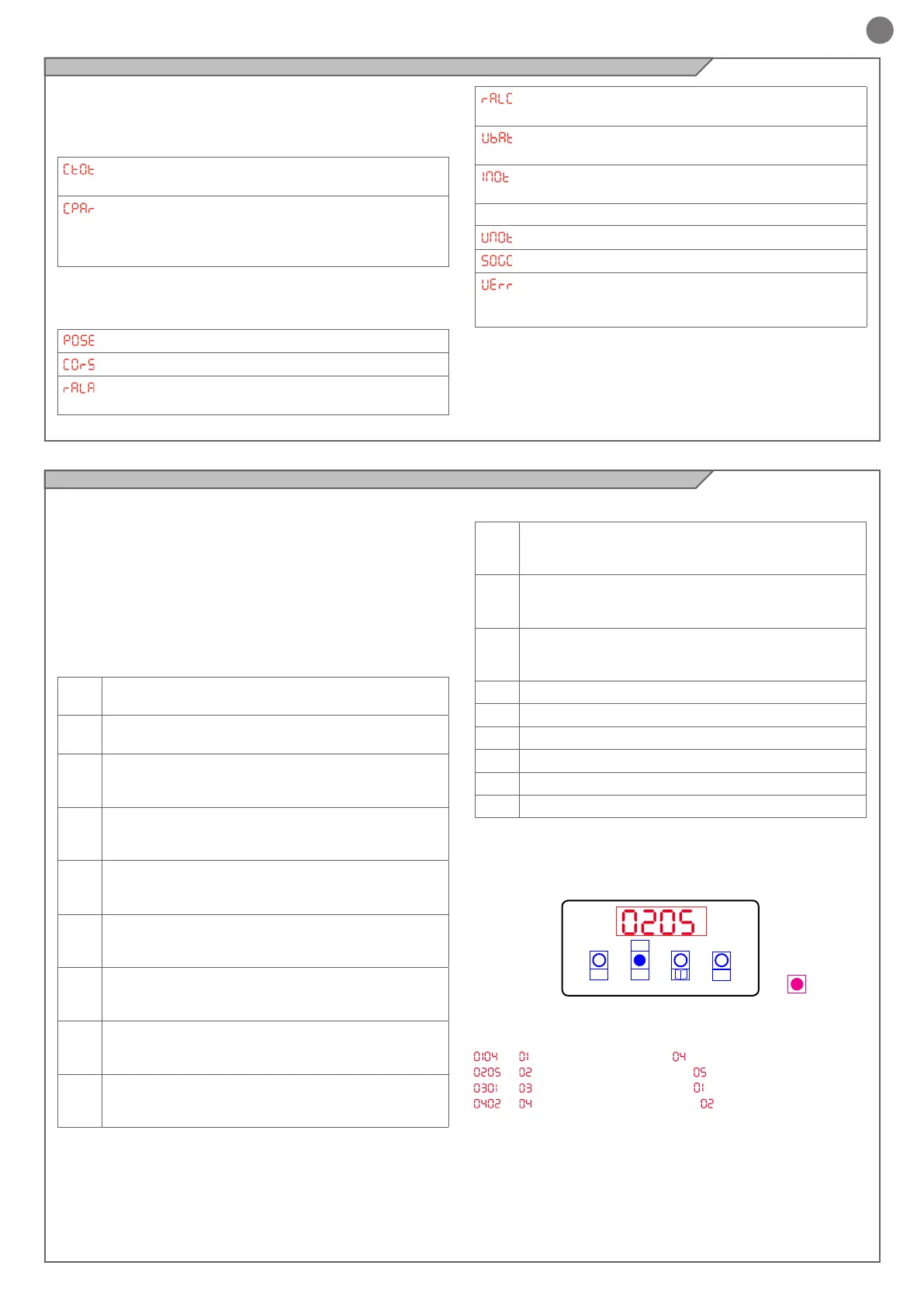

Key Automation CT-PAE - Page 11

11
IT
4.6 - Visualizzazioni
Visualizzazioni led rossi contatti NC devono essere accesi, led verdi
contatti NO si accendono quando attivati (radar/ open/ close).
Premendo il tasto M si possono visualizzare in sequenza:
Il numero totale di cicli compiuti dall’automazione, espres-
so in centinaia.
Il numero parziale di cicli compiuti dall’automazione,
espresso in centinaia: tale contatore è azzerabile tenendo
premuto il pulsante OK per due secondi no ad un segnale
acustico.
Se a display spento si tiene premuto il pulsante OK (no a quando si
sente un beep) si possono visualizzare altre informazioni particolari
in tempo reale:
Posizione della porta (in conteggi encoder).
Corsa appresa (in conteggi encoder).
Spazio di avvicinamento apertura appreso (in conteggi
encoder).
4.7 – Errori
Il display visualizza immediatamente dopo il modo di funzionamento,
se presenti, i seguenti errori o avvertimenti:
N.B. Gli errori 3, 8 e 12 non consentono il funzionamento dell’ap-
parecchiatura; ad ogni comando (radar o altri) viene emesso un
doppio “beep” e la porta rimane ferma.
N.B. Gli errori 6 e 9 si possono vericare solo durante una mano-
vra di apprendimento.
In presenza di un qualsiasi errore il led presente sul selettore lampeg-
gia, mentre in presenza dell’errore 04 (rete elettrica assente) il led pre-
sente sul selettore lampeggia con frequenza più bassa
E 01:
Rilevato ostacolo in chiusura. - L’apparecchiatura continua
normalmente il funzionamento.
E 02:
Rilevato ostacolo in apertura. - L’apparecchiatura continua
normalmente il funzionamento.
E 03:
Encoder guasto. - L’apparecchiatura si blocca e tenterà di
riprendere il funzionamento solo dopo essere stata resetta-
ta o spenta.
E 04:
Rete elettrica assente. - L’apparecchiatura continua il
funzionamento, secondo quanto impostato con il parametro
“F”.
E 05:
Batteria scarica. - L’apparecchiatura continua normalmente
il funzionamento, secondo quanto impostato con il parame-
tro “G”.
E 06:
Corsa appresa superiore al max ammissibile. - L’apparec-
chiatura tenterà di riprendere il funzionamento solo dopo
essere stata resettata o spenta.
E 07:
Apprendimento massa fallito. - L’apparecchiatura tenterà di
riprendere il funzionamento solo dopo essere stata resetta-
ta o spenta.
E 08:
Polarità motore invertita o canali encoder invertiti. - L’appa-
recchiatura si blocca e tenterà di riprendere il funzionamen-
to solo dopo essere stata resettata o spenta.
E 09:
Peso rilevato superiore al max ammissibile. - L’apparec-
chiatura tenterà di riprendere il funzionamento solo dopo
essere stata resettata o spenta.
Spazio di avvicinamento chiusura appreso (in conteggi
encoder).
Tensione di batteria visualizzabile solo con parametro P=1
(in Volt).
Corrente istantanea (in 1/100 di Ampere) se la porta è in
moto.
Corrente max dell’ultimo movimento se la porta è ferma
Tensione sul motore (in Volt)
Soglia di corrente ostacolo (in 1/100 di Ampere)
Vengono visualizzati automaticamente con intervallo di 1
sec i codici degli ultimi 16 errori che si sono vericati, numerati
da 1 (il più recente) a 16 (il meno recente)
Dopo 60 secondi di inattività il display torna a visualizzare il modo
di funzionamento.
Premendo il tasto + è possibile visualizzare temporaneamente la
classe di peso attualmente congurata.
E 10:
Rilevata una corrente sul motore superiore al massimo
ammissibile. - L’apparecchiatura tenterà di riprendere il
funzionamento dopo un nuovo comando.
E 11:
Intervenuta protezione sovraccarico del circuito di potenza.
- L’apparecchiatura tenterà di riprendere il funzionamento
dopo un nuovo comando.
E 12:
Errore lettura o scrittura memoria eeprom - L’apparecchia-
tura tenterà di riprendere il funzionamento solo dopo essere
stata resettata o spenta.
E 13:
Fallito il test dispositivo sorvegliato 1 comando FOTO
E 14:
Fallito il test dispositivo sorvegliato 2 comando FOTO
E 15:
Fallito il test dispositivo sorvegliato 1 comando FOTO RALL
E 16:
Fallito il test dispositivo sorvegliato 2 comando FOTO RALL
E 17:
Fallito il test dispositivo sorvegliato 1 comando STOP
E 18:
Fallito il test dispositivo sorvegliato 2 comando STOP
Esempio di segnalazione errori:
Le prime 2 cifre indicano la cronologia degli errori (da 01 no a 16)
Le ultime 2 indicano il tipo di errore (come da tabella )
Ultimo errore vericatosi mancanza rete elettrica
Penultimo errore vericatosi batteria scarica
Terzultimo errore vericatosi Rilevato ostacolo chiusura
Quartultimo errore vericatosi Rilevato ostacolo apertura
START
P2
+
P4
M
P3
-
P5
OK
AS
Nell’esempio in gura l’errore e’ 02 il penultimo ed indica 05 batteria
scarica.
Di seguito altri esempi di errori:
