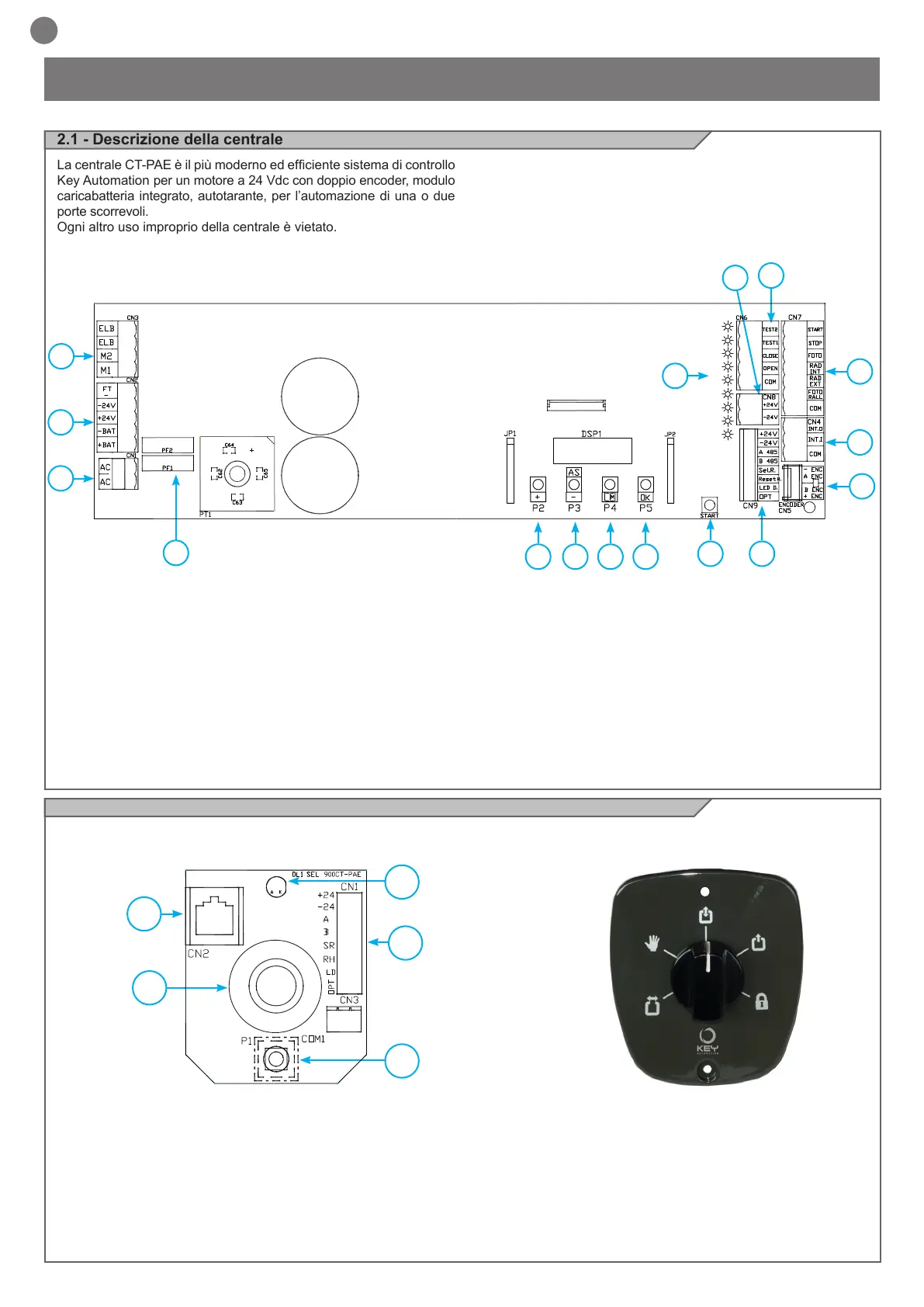

2.1 - Descrizione della centrale
La centrale CT-PAE è il più moderno ed efciente sistema di controllo
Key Automation per un motore a 24 Vdc con doppio encoder, modulo
caricabatteria integrato, autotarante, per l’automazione di una o due
porte scorrevoli.
Ogni altro uso improprio della centrale è vietato.
Descrizione dei collegamenti CT-PAE
1 - Connettore alimentazione da trasformatore 24 Vac
2 - Connettore collegamento batterie e alimentazione accessori 24V
3 - Connettore collegamento motore ed elettroblocco
4 - Connettore collegamento interblocco
5 - Connettore encoder motore
6 - Connettore collegamento comandi e test
7 - Connettore collegamento start, stop, radar interno, radar esterno
e fotocellule
8 - Connettore alimentazione accessori 24V
9 - Connettore collegamento selettore digitale
10 - Pulsante di start
11 - Fusibili di protezione 2x15A
F1 - Alimentazione trasformatore
F2 - Alimentazione batteria
12 - P2 pulsante +
13 - P3 pulsante -
14 - P4 pulsante M (Menu’)
15 - P5 pulsante OK (Conferma)
16 - LED di segnalazione comandi e sicurezze
La CT-PAE è dotata di un display che permette una facile program-
mazione ed il costante monitoraggio dello stato degli ingressi; inol-
tre la struttura a menù permette una semplice impostazione dei
tempi di lavoro e delle logiche di funzionamento.
2 - INTRODUZIONE AL PRODOTTO
12 13 14 15
16
A
E
D
B
C
Descrizione dei collegamenti SELCT-PAE
A - CN1 Collegamento selettore da collegare a CN9 su centrale CT-PAE
B - CN2 Connettore telefonico per collegamento a pad esterno EASY
C - COM Selettore rotativo per la selezione delle funzioni
D - P1 pulsante reset
E - DL1 led di segnalazione errori
2.2 - Descrizione del selettore rotativo SMNPAE
Il selettore rotativo permette di variare i modi di funzionamento della centrale
3
2
1
11
8
6
7
4
5
910
