22
FR

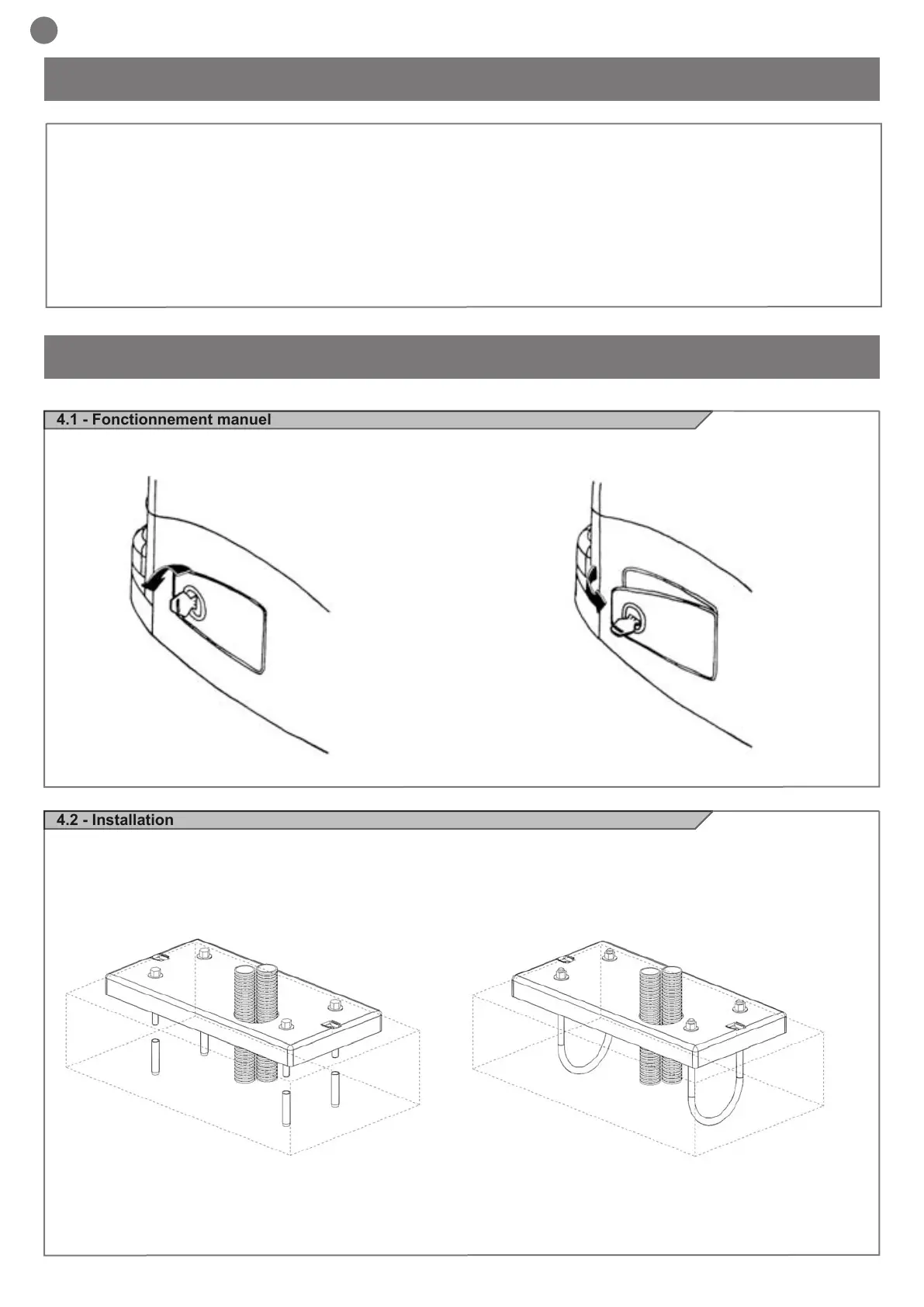

4 - INSTALLATION DU PRODUIT
4.1 - Fonctionnement manuel
4.2 - Installation
3 - VÉRIFICATIONS PRÉALABLES
Avant de procéder à l’installation, il est conseillé d’effectuer les
vérications et opérations suivantes:
la structure du portail doit être robuste et adaptée à l’usage prévu;
il ne doit se vérier de débattements latéraux excessifs pendant le
mouvement du portail;
le système de guidage galets sur rail en partie inférieure et galets
sur guide en partie supérieure doit fonctionner sans frottements
excessifs;
pour éviter le déraillement du portail, prévoir les butées de n de
course (en ouverture et en fermeture) et un deuxième galet sur rail
en partie supérieure dans le plein respect de la législation en vigueur;
éliminer la serrure manuelle éventuelle sur les portails déjà en place;
faire arriver à la base du portail les fourreaux des câbles d’alimentation
(Ø25-50mm) et de raccordement extérieur (photocellule, sélecteur à
clef, etc.).
Insérer la clé et la tourner dans le sens inverse des aiguilles d’une
montre de 90°.
Respecter les dimensions d’encombrement pour l’ancrage au sol
de la plaque de base au moyen de 4 chevilles expansibles (g.3)
N.B. Il faut connaître les dimensions de la crémaillère pour pouvoir calculer avec précision le positionnement de la contre-plaque.
Tirer vers soi la poignée et la disposer perpendiculairement au
motoréducteur.
ou la noyer dans une coulée de béton (g.4). Prévoir un ou plusieurs
fourreaux (autrement dit gaine) pour le passage des câbles électriques.
Fig. 2
Fig. 3 Fig. 4
N. B.: ne pas actionner le motoréducteur avant de l’avoir rebloqué. L’accrochage avec le moteur en mouvement pourrait endommager les organes internes.
