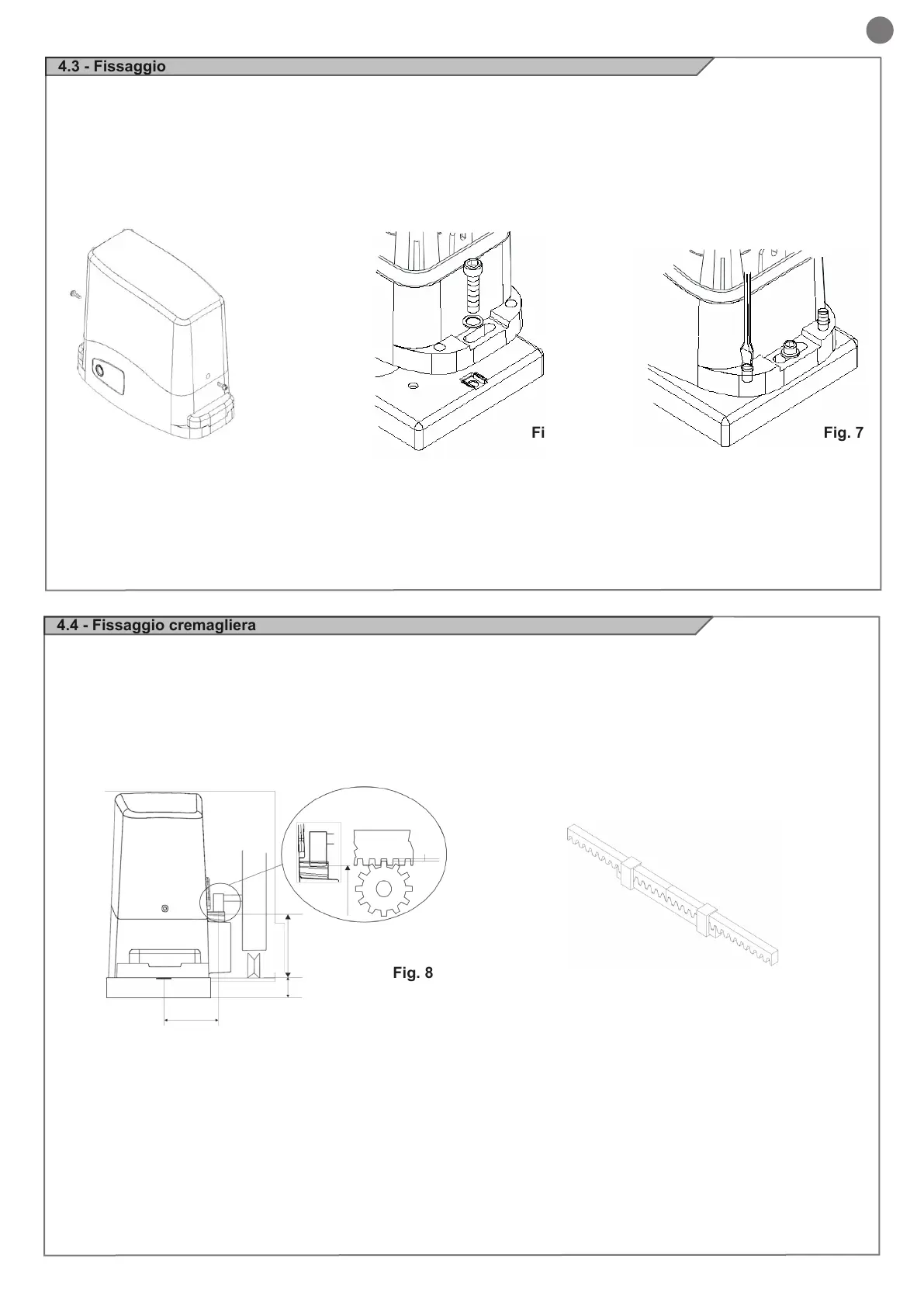

4.4 - Fissaggio cremagliera
Togliere il coperchio svitando le viti (g.5). Appoggiare il motoridut-
tore sulla piastra. Inserire le due viti a brugola (g.6).
E’ importante bloccare energicamente le due viti a brugola, assicu-
randosi che durante tutta la corsa del cancello il motoriduttore sia
ben saldo a terra.
Sbloccare il motoriduttore nel modo indicato in g.2 e portare il can-
cello in completa apertura.
Appoggiare un elemento di cremagliera al pignone, e ssare lo stes-
so con viti e distanziali al cancello.
Spostare manualmente il cancello portando il pignone in corrispon-
denza dell’ultimo distanziale.
Fissare l’elemento di cremagliera denitivamente.
Qualora la regolazione consentita dalla cremagliera non fosse suf-
ciente, è possibile compensare l’altezza del motoriduttore agendo
sulle quattro viti di regolazione (g.7).
Si consiglia, dopo alcune manovre del motoriduttore, un ulteriore
ssaggio delle viti.
Per un corretto posizionamento degli altri elementi e garantire la
loro rettilineità, è necessario utilizzare un elemento di cremaglie-
ra usandolo come appoggio e riferimento (g.9). Bisogna garantire
inoltre un’aria fra cremagliera e pignone di 2 mm così da non far
gravare il peso del cancello sul pignone del motoriduttore (g.8).
Fig. 8
Fig. 9
4.3 - Fissaggio
Fig. 5 Fig. 6 Fig. 7
2mm
89mm
89mm
25mm
90mm
