Key Automation SOLE - Control Unit

25
CABLE 2
POWER SUPPLY*
(no polarity)
STOP
STOP PH2 PH1 OPEN CLOSE PED SBS
PH2 PH1
SHIELD
UP
MENU
SBS
DOWN
(RADIO)
ANT
NEG
ENC
V +
M -
M +
KEY
N
L
BATTERY
CONNNECTOR**
s
joint connector
Blade Fuse 20a
olar panel
DC load
CABLE 1
CABLE 2
CONTROL
UNIT
RED
BLACK
BROWN
BATTERIES TOP VIEW
4
2
1

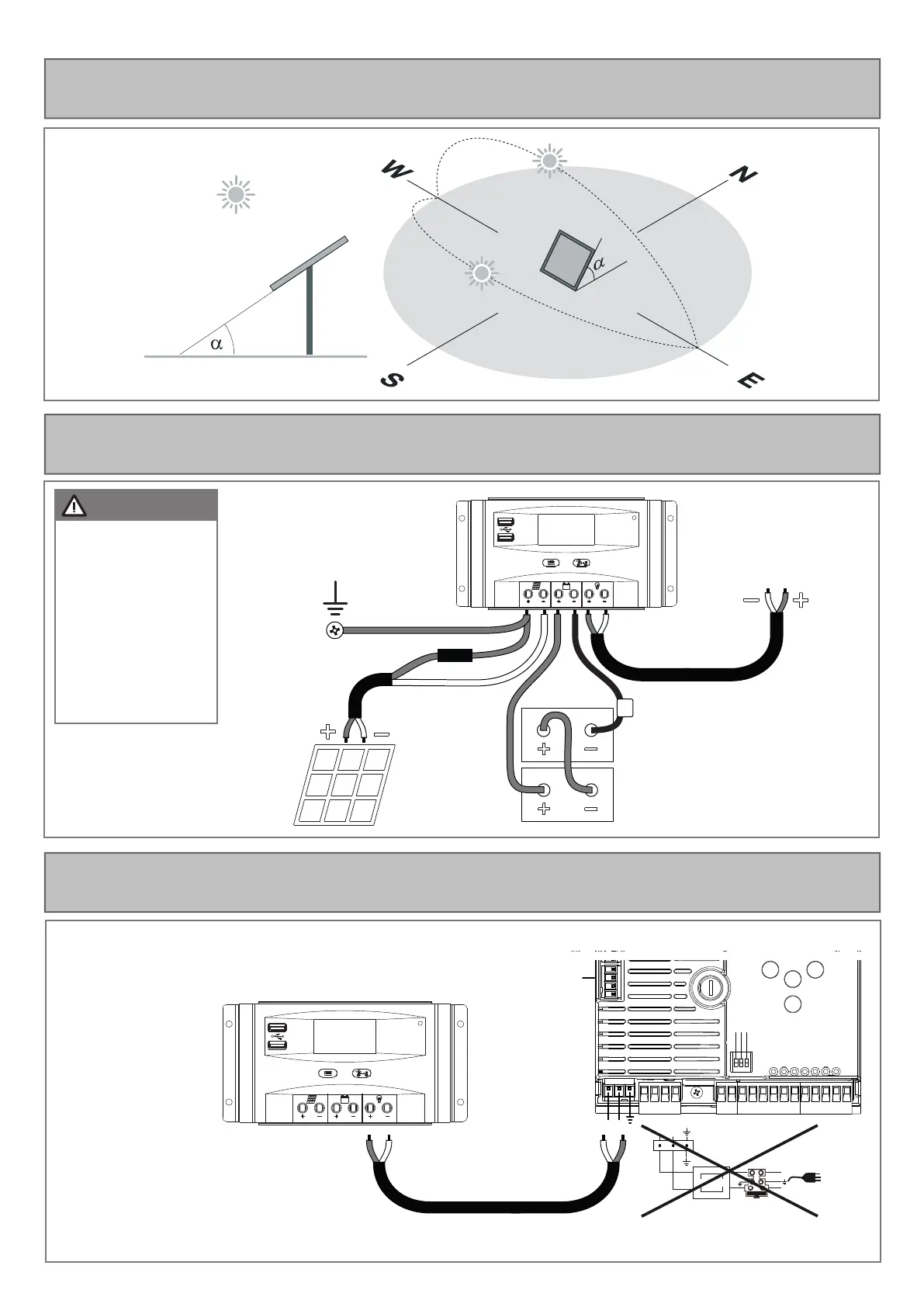

Fig. 4. IT - Installazione tipica
EN - Typical Installation
Fig. 5. IT - Layout del circuito
EN - Circuit Layout
Fig. 6. IT - Cablaggio / Esempio con centralina CT10224
EN - Wiring / Example with CT10224 Control unit
IT: * NON UTILIZZARE
MAI IL PANNELLO SO-
LARE E IL TRASFOR-
MATORE AC ALLO
STESSO TEMPO
** NON COLLEGARE IL
CAVO 2 NEL CONNET-
TORE DELLA BAT-
TERIA. COLLEGARE
SOLO ALL’ALIMENTA-
ZIONE.
EN: * NEVER USE THE
SOLAR PANEL AND
THE AC TRANSFOR-
MER AT THE SAME
TIME
** DO NOT CONNECT
CABLE 2 INTO BATTE-
RY CONNECTOR. ONLY
CONNECT TO POWER
SUPPLY.
*
IT: ATTENZIONE CON
IL COLLEGAMENTO
DELLE BATTERIE:
IL CORTO
CIRCUITO È MOLTO
PERICOLOSO.
EN: CAUTION
WITH BATTERIES
CONNECTION:
SHORT CIRCUIT IS
VERY DANGEROUS.
ATTENTION !
