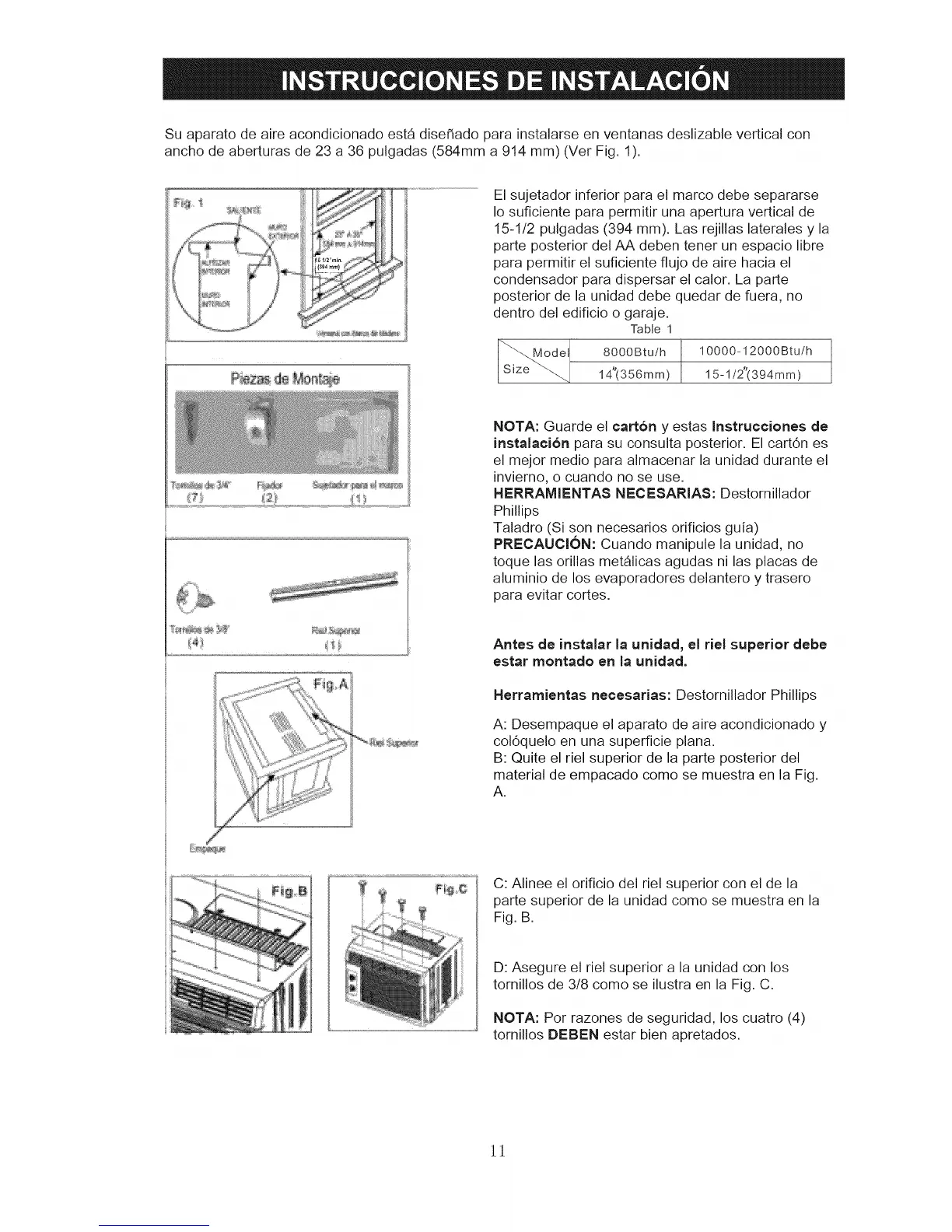

Suaparatodeaireacondicionadoestfidisefiadoparainstalarseenventanasdeslizableverticalcon
anchodeaberturasde23a36pulgadas(584mma914mm)(VetFig.1).
Elsujetadorinferiorparaelmarcodebesepararse
Iosuficienteparapermitirunaaperturaverticalde
15-1/2pulgadas(394mm).Lasrejillaslateralesy la
parteposteriordelAAdebentenetunespaciolibre
parapermitirelsuficienteflujodeairehaciael
condensadorparadispersarelcalor.Laparte
posteriordelaunidaddebequedardefuera,no
dentrodeledificioo garaje.
Table 1
eJ 8000Btu/h 10000-12000Btu/h
_. 14"(356m m) 15-1/2"(394mm)
NOTA: Guarde el cart6n y estas Instrucciones de
instalaci6n para su consulta posterior. El cart6n es
el mejor medio para almacenar la unidad durante el
invierno, o cuando no se use.
HERRAMIENTAS NECESARIAS: Destornillador
Phillips
Taladro (Si son necesarios orificios guia)
PRECAUClON: Cuando manipule la unidad, no
toque las orillas metfilicas agudas ni las placas de
aluminio de los evaporadores delantero y trasero
para evitar cortes.
Antes de instalar la unidad, el riel superior debe
ester mont_cio en la unidacL
Herramientas necesarias: Destornillador Phillips
A: Desempaque el aparato de aire acondicionado y
col6quelo en una superficie plana.
B: Quite el riel superior de la parte posterior del
material de empacado como se muestra en la Fig.
A.
C: Alinee el orificio del riel superior con el de la
parte superior de la unidad como se muestra en la
Fig. B.
D: Asegure el riel superior a la unidad con los
tornillos de 3/8 como se ilustra en la Fig. C.
NOTA: Por razones de seguridad, los cuatro (4)
tornillos DEBEN estar bien apretados.
11
