OPTIONS DE MONTAGE
En l'absence d'une boîte de montage homologuée UL (cUL pour
les installations canadiennes), prendre connaissance des
instructions suivantes.Déconnectez la boîte en enlevant des
fusibles ou en déclenchant le disjoncteur.
Fixer la boîte à prises directement sur la structure du
bâtiment.Utiliser des attaches et des matériaux de construction
appropriés.La boîte à prises et son support doivent être en mesure
de soutenir le poids du ventilateur en mouvement (au moins 22
kg).Ne pas utiliser de boîtes à prises en plastique.

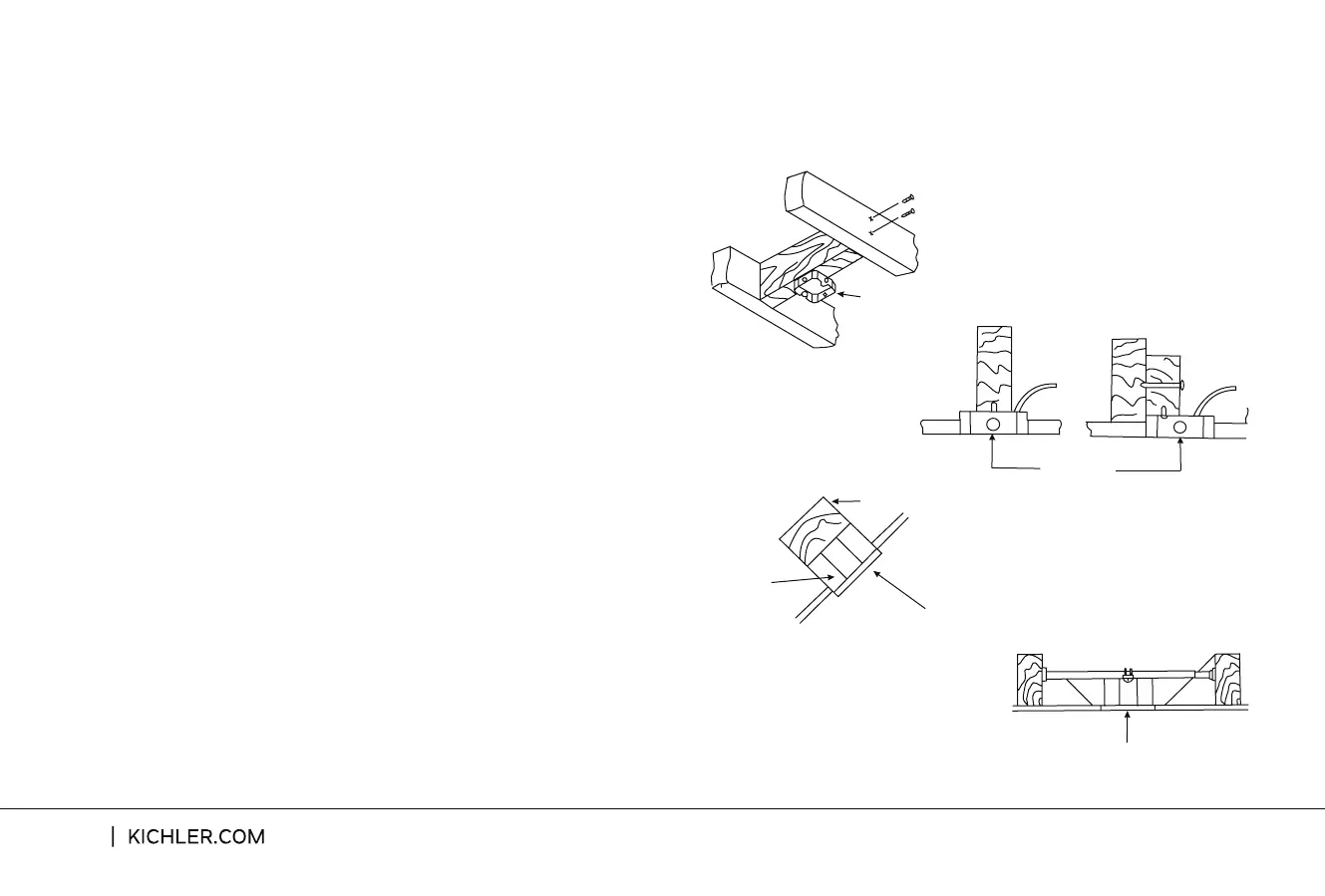

Les figures 1, 2 et 3 illustrent diverses configurations de montage.
REMARQUE : Si vous installez le ventilateur de plafond sur un
plafond voûté, vous pouvez avoir besoin d'une tige de suspension
plus longue pour maintenir un dégagement approprié entre la
pointe de la pale et le plafond. Un espace au minimum de 30 cm est
recommandé pour un fonctionnement optimal.
REMARQUE :
Selon l'emplacement sélectionné pour l'installation, il
peut s'avérer nécessaire d'acheter et d'installer un étrier à solive
pour soutenir la boîte à prises.S'assurer que l'étrier à solive a été
conçu pour une utilisation avec des ventilateurs de plafond.(Fig. 4)
